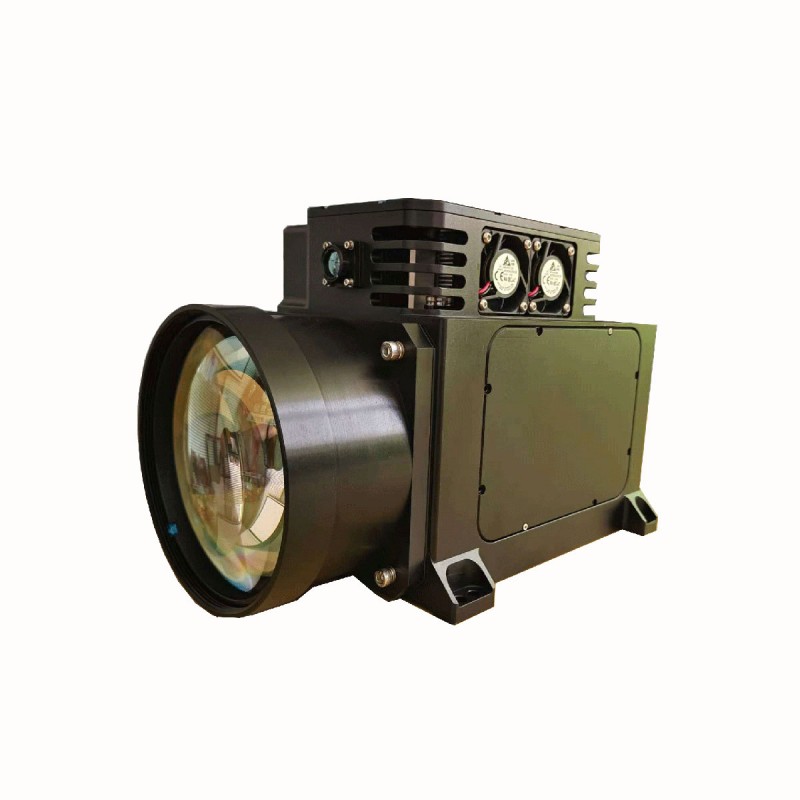

Module de télémètre laser de 10 km pour le stest anti-drone
Le STA-WR10000X est un module de télévision laser dédié pour mesurer les cibles d'UAV. Il est développé sur la base d'un laser YAG 1064 nm, avec un grand angle de divergence allant jusqu'à 0,8 MRAD et un faisceau laser de haute qualité. Il peut facilement se verrouiller sur une cible d'UAV avec une zone de réflexion de 0,1 m² à une distance de 10 km et mesurer une cible d'UAV avec une zone de réflexion de 2㎡ UAV jusqu'à 15 km.
envoyer une demande
Description du produit
a) Capable de la fonction de réponse à l'information auto-vérifiée;
b) Capable d'emplacement de défaut et de rétroaction en mode de défaut;
c) Capable de communication série.
b) Capable d'emplacement de défaut et de rétroaction en mode de défaut;
c) Capable de communication série.
Paramètres du produit
| Modèle | STA-WR10000X | Notes |
| Longueur d'onde | 1064nm |
|
| Angle de divergence | 0,8 ± 0,1 mard |
|
| Gamme maximale | ≥10000m | Zone réfléchissante 0,1 m² UAV |
| ≥15000m | Zone réfléchissante 2 m² UAV | |
| Mini antal | ≤150m |
|
| Précision | ± 2m （RMS） |
|
| Fréquence de partage | 1. 5, 10, 20Hz réglable |
|
| Interface | RS422 | Personnalisable |
| Tension d'alimentation | 24V | Personnalisable |
| Non-parallélisme entre l'axe optique et le plan de référence de montage | ≤2mrad |
|
| Consommation d'énergie de travail | ≤ 100W (@ 20Hz) |
|
| Température de fonctionnement | -40 ℃～ + 60 ℃ |
|
| Température de stockage | -50 ℃～ + 70 ℃ |
|
| Taille | ≤288 × 165 × 191 mm |
|
| Poids | ≤ 6,5 kg |
|
Clarification: visibilité ≥ 20 km, humidité ≤ 80%, réflectivité cible UAV 0,3.
Interface électrique
| Épingle | Définir | Notes |
| 1 | VCC | + Anodal 24V |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | GND | Pôle négatif de l'alimentation électrique |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T + | RS422 |
| 10 | R- | |
| 11 | T- | |
| 12 | R + | |
| 13 | Communication GND | |
| 14 | Syn + | RS422 Système de synchronisation externe différentielle, largeur> 10US. |
| 15 | Syn- |
