Ceilomètre Lidar pour la météorologie

Portée maximale de détection des nuages : 49 210 pieds
Résolution spatiale : 5 m
Couches nuageuses détectables : 5 couches

Observation météorologique et prévisions météorologiques
Support météo aéronautique (aéroports, héliports)
Support météo maritime (navires, plateformes offshore)
Assistance météorologique militaire
Surveillance environnementale (aérosols atmosphériques, polluants)
Modification du temps (guides pour les opérations d'amélioration de la pluie)
Recherche scientifique et éducation (formation en sciences atmosphériques et télédétection)
Mesure de la couverture nuageuse intégrale

Remarque : Ce produit a obtenu la certification appropriée de l'autorité météorologique. Ses spécifications de performance, son adaptabilité environnementale et sa précision de mesure sont toutes conformes aux exigences des normes d’observation météorologique. Les données de mesure sont fiables et l'unité fonctionne de manière stable, fournissant une assurance de surveillance fiable pour les services d'observation météorologique.

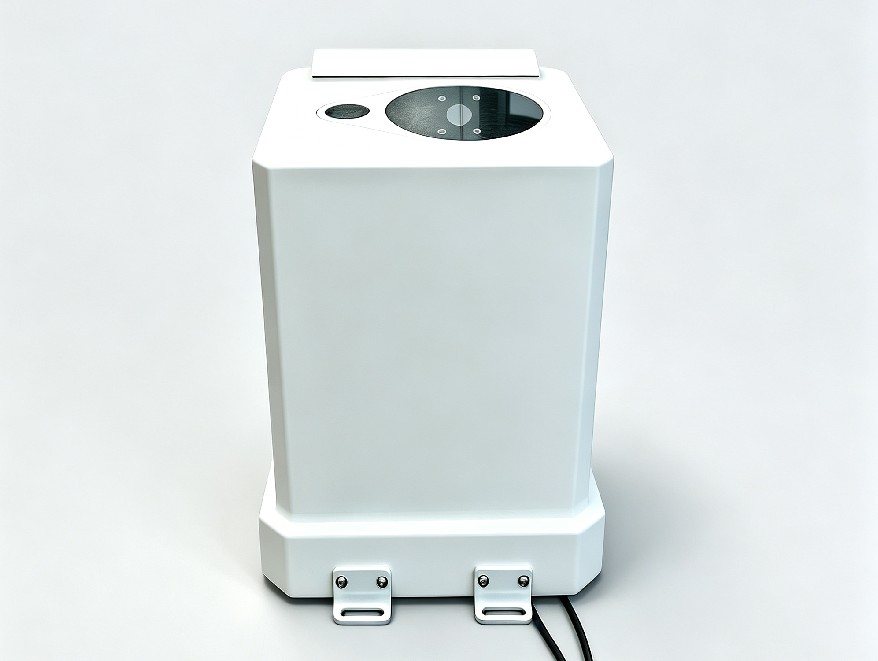

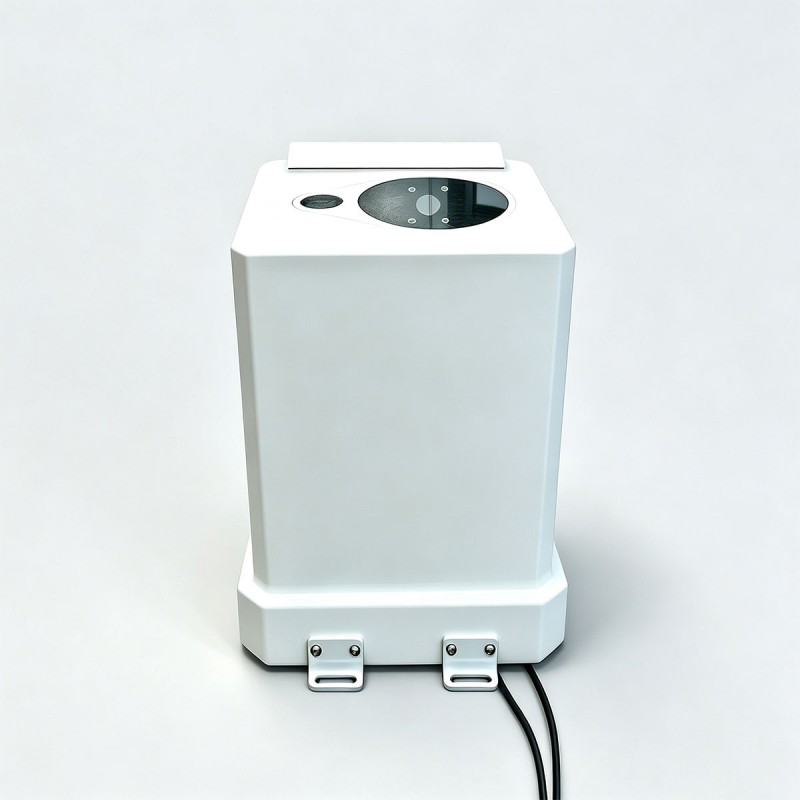

Le célomètre laser STA-LC56 est un lidar à diffusion Mie. Il adopte l'effet de diffusion Mie des particules d'aérosol atmosphériques sur le laser pour détecter les aérosols tels que la poussière et les particules de brouillard nuageux dans la basse atmosphère en dessous de 15 km (49 210 pieds). Comparée à d'autres mécanismes de diffusion, la diffusion de Mie présente une section efficace de diffusion plus grande et des signaux d'écho plus forts. Étant donné que la plupart des particules d’aérosols atmosphériques sont distribuées à basse altitude, la détection peut être effectuée facilement. L'instrument est déployé pour l'observation de la hauteur de la base des nuages ​​et de la quantité intégrée de nuages ​​dans les aéroports, les navires, les véhicules d'enquête mobiles, les stations météorologiques et d'autres scénarios.

Fonctionnant sur le principe de la télémétrie laser, le célomètre émet des impulsions laser périodiques dans l'atmosphère. Le récepteur capte les signaux d'écho rétrodiffusés provenant des nuages ​​et de l'atmosphère. Le processeur traite et calcule inversement les signaux reçus pour obtenir des coefficients d'extinction atmosphérique à différentes altitudes, de manière à identifier les couches nuageuses et à calculer la hauteur de la base des nuages.

Fonctions principales
a) Il peut mesurer et afficher la hauteur de la base des nuages, l'épaisseur de la couche nuageuse et la hauteur de la couche limite atmosphérique en temps réel, et produire des données de visibilité verticale dans des conditions de ciel obscurci.
b) Il prend en charge la détection des nuages ​​multicouches, identifiant et mesurant jusqu'à 5 couches de nuages, et affichant de manière synchrone la hauteur de la base des nuages, l'épaisseur des nuages ​​et la quantité de nuages ​​intégrée de chaque couche.
c) Il est équipé d'une fonction d'auto-vérification automatique pour surveiller l'état de fonctionnement et les paramètres de fonctionnement des composants principaux, garantissant ainsi un fonctionnement stable de l'équipement.
d) Il prend en charge la configuration des paramètres via un logiciel de terminal externe et dispose d'une protection contre la mise hors tension. Tous les paramètres configurés peuvent être enregistrés de manière permanente sans perte après une panne de courant.
e) Le format des données de sortie est entièrement conforme aux spécifications du ceilomètre spécifiées dans le dictionnaire de données d'observation météorologique de surface, permettant une sortie de données standardisée et une connexion pratique avec les systèmes commerciaux météorologiques.
f) Intégré à des fonctions de contrôle automatique intelligentes, notamment l'auto-nettoyage des lentilles optiques et l'auto-chauffage des équipements, qui s'adaptent aux environnements de travail extérieurs complexes.
g) Le stockage de données intégré prend en charge l'enregistrement et la conservation continus des données de surveillance historiques pendant au moins 3 mois, facilitant ainsi l'examen et l'analyse des données.

Diagramme d'évolution du cloud

Affichage de la courbe
