Module de télémètre laser de 10 km
  • Module de télémètre laser de 10 kmModule de télémètre laser de 10 km

Module de télémètre laser de 10 km

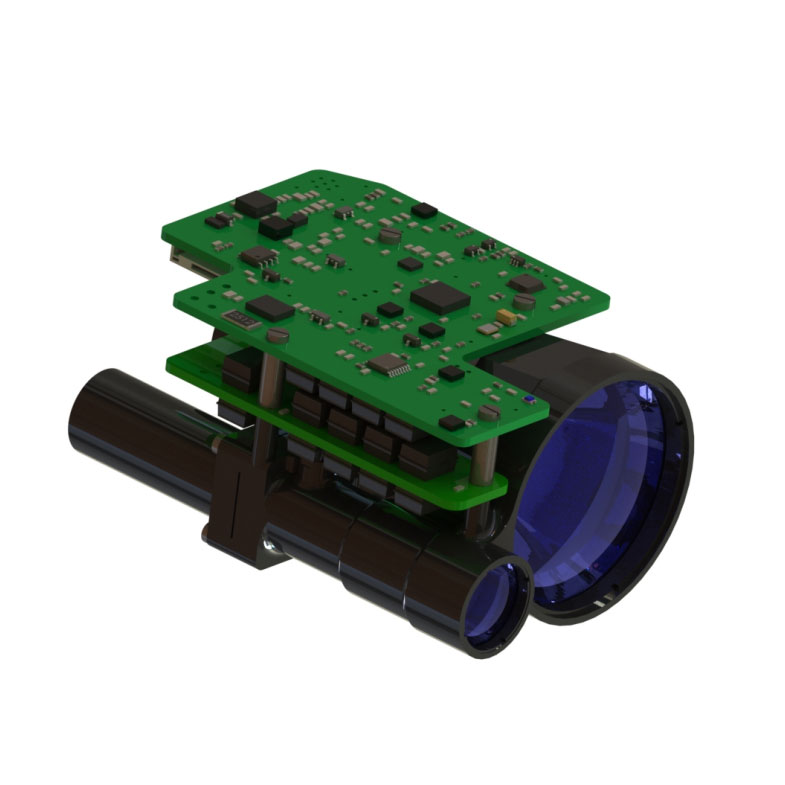

Le module de télémètre Laser STA-D1013X 10 km adopte le module laser en verre Erbium 1535 Nm développé indépendamment par la Jioptique, qui a les caractéristiques de faible consommation d'énergie, structure compacte, haute précision, distance de mesure longue et sécurité oculaire humaine.

envoyer une demande

Description du produit

Plage de mesure maximale: cible de l'OTAN ≥ 10000 m; Cible typique ≥ 13000 m
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤165g

Caractéristiques du module de télémètre laser 10 km

1. Conception structurelle intégrée, résistance aux chocs et vibrations, haute fiabilité, forte adaptabilité environnementale;
2. 1535 nm de la conception de structure intégrée en verre Erbium à commutation Q. 1535 nm Conception de structure intégrée et mode d'installation de scellage multi-points, forte capacité anti-réajustement, durée durable, longue durée de travail et de la sécurité oculaire humaine;
3. L'interface interne du circuit est tout le processus de connexion directe du fil soudé, solide et fiable, ce qui peut éviter les courts-circuits ou un mauvais contact causés par le connecteur lâche, l'oxydation et la vapeur d'eau, et améliorer la fiabilité et la durée de vie des produits.

Index des performances du produit pour le module de télémètre laser STA-D1013X

Article Indice
Modèle STA-D1013X
Longueur d'onde de fonctionnement 1535 nm ± 10 nm
Gamme de gamme 50m-13000m

13000m Grande cible typique, visibilité ≥ 25 km
10000m Visibilité ≥ 25 km, cible avec une réflectivité 0,3 pour les véhicules de 2,3 m × 2,3 m
Humidité ≤ 60%
Précision de renommée ± 1M
Taux de précision ≥98%
Résolution de gamme ≤50m
Angle de divergence ≤0,3 masse
Fréquence de partage Une fois, 1Hz, 5Hz, 10Hz
Taille ≤89 mm × 62,5 mm × 46 mm
Tension 10v ~ 14V
Consommation d'énergie de travail Consommation d'énergie moyenne: ≤ 5W
Consommation d'énergie en veille ≤1,5 W
Température de travail -40 ℃~ + 60 ℃
Température de stockage -55 ℃~ + 70 ℃
Poids ≤165g

Interface d'installation de structure pour le module STA-D1013X



Fonction du produit pour le capteur de mesure STA-D1013X

● Fonction de télévision laser;
● Fonction d'auto-détection de mise sous tension;
● Fonction de sélection des cibles première et dernière;
● Fonction de déclenchement de plage;
● Définir la fonction d'intervalle de distance automatique;
● Accumuler la fonction des temps d'émission laser;
● Protection inversée de polarité électrique.

Interface électrique

Les exigences d'interface électrique sont les suivantes:
● Tension d'alimentation: 10V ~ 14V;
● Consommation d'énergie moyenne: ≤5W;
● Consommation d'énergie en veille: ≤1,5 W;
● Le test de liaison croisée entre l'extrémité de l'ordinateur supérieur et le connecteur A1257H-10P de l'extrémité du télémètre est réalisé via le connecteur A1257H-10P. Distance Finder End End Office Alimentation et Communication Port PIN Les définitions sont présentées dans le tableau suivant.

Définition de la broche de l'alimentation et du port de communication à l'extrémité du télémètre

Numéro d'épingle Nombre Direction de transmission Notes
P-1 GND —— Fil de terre de communication
P-2 Rs422_rx_n I Récepteur de télémètre -
P-3 Rs422_rx_p I Récepteur de télémètre +
P-4 Rs422_tx_n O Rank Finder Broadcaster -
P-5 Rs422_tx_p O Rangefinder Broadcaster +
P-6 Caroline du Nord —— attendre
P-7 Caroline du Nord —— attendre
P-8 Caroline du Nord —— attendre
P-9 P- —— Alimentation, sol
P-10 P + —— Alimentation, 10v ~ 14V



Connecteur Connecteur Position de Pin
