Module de recherche de gamme de 10 km
  • Module de recherche de gamme de 10 kmModule de recherche de gamme de 10 km
  • Module de recherche de gamme de 10 kmModule de recherche de gamme de 10 km

Module de recherche de gamme de 10 km

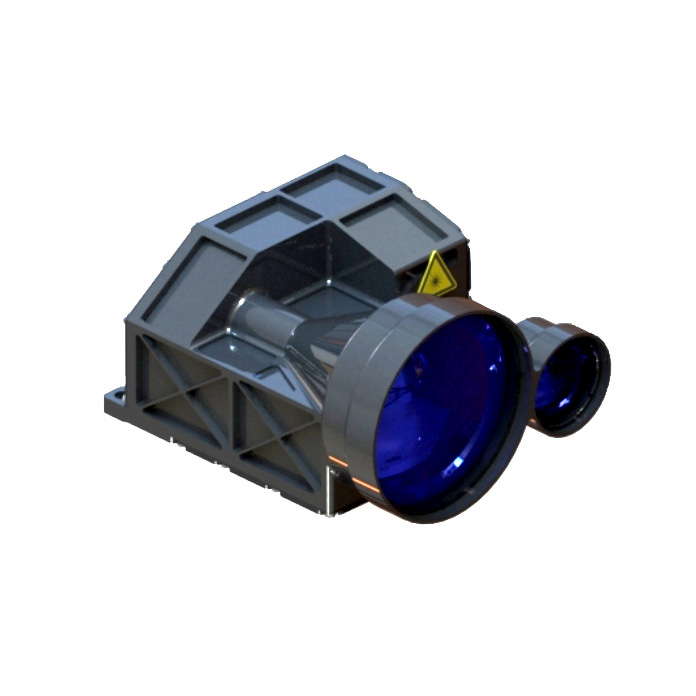

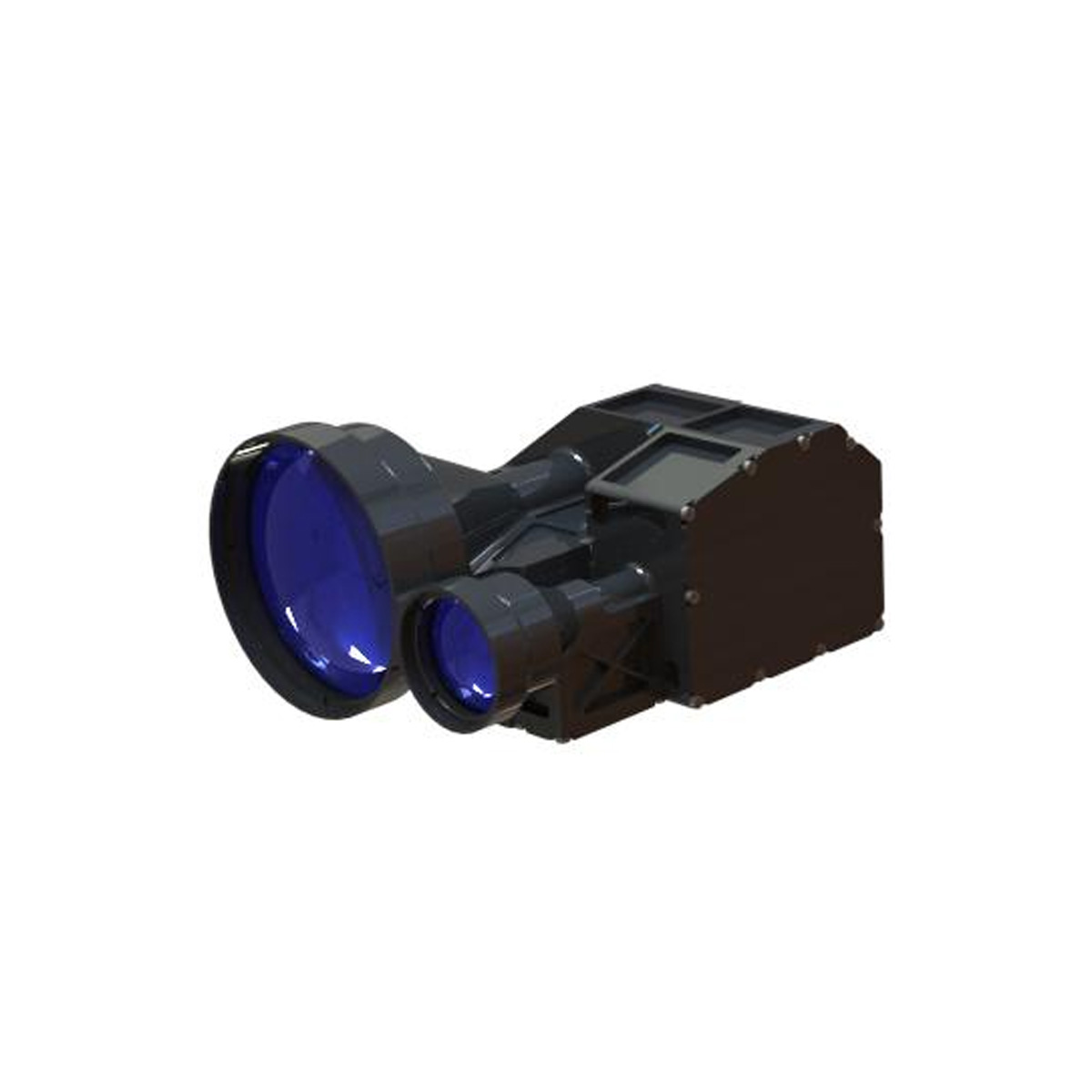

Le module de recherche de gamme STA-D1925X 10 km adopte le module laser en verre Erbium 1535 nm développé indépendamment par la Jioptique, qui a les caractéristiques de faible consommation d'énergie, structure compacte, haute précision, distance de mesure longue et sécurité oculaire humaine.

envoyer une demande

Description du produit

Plage de mesure maximale: 19000 m (véhicule) 23000 m (bâtiment blanc) 25000 (cible typique)
Précision de variation ± 3M
Précision de mesure ≥ 98%
Poids ≤640g

Caractéristiques du module de recherche de gamme de 10 km

1. Conception intégrée de toute la structure, la résistance aux chocs et aux vibrations, le circuit adopte la conception d'étanchéité sous-assise, la conception d'isolement de puissance, la forte compatibilité électromagnétique, la haute fiabilité et une forte adaptabilité environnementale;
2. Le chemin léger est entièrement scellé, résistant à la poussière et imperméable à la vapeur, l'ensemble du processus de production d'environnement ultra-claire, peut être appliqué à un environnement complexe, faible exigence pour l'environnement d'installation, une forte adaptabilité;
3. L'interface interne du circuit adopte le processus de connexion directe du fil de soudage, qui est ferme et fiable, ce qui peut éviter le court-circuit ou le mauvais contact provoqué par le relâchement, l'oxydation et la vapeur d'eau du connecteur, et améliorer la fiabilité et la durée de vie du produit.

Index des performances du produit pour le module de télémètre laser STA-D1925X

Article Indice
Modèle STA-D1925X
Longueur d'onde de fonctionnement 1535 nm ± 10 nm
Gamme de gamme 150m-23000m
Capacité de partage 25000m Cible typique, visibilité ≥ 25 km
23000m Grande cible, visibilité ≥ 25 km
19000m Visibilité ≥ 25 km, cible avec une réflectivité 0,3 pour les véhicules de 2,3 m × 2,3 m
Interface de communication RS422
Humidité ≤ 80%
Précision de renommée ± 3m
Taux de précision ≥98%
Résolution de gamme ≤40m
Angle de divergence ≤0,4 masse
Fréquence de partage 1 fois, 1Hz, 5Hz
Taille ≤144 mm × 108 mm × 75 mm
Tension 22V ~ 34V
Consommation d'énergie de travail Consommation d'énergie moyenne: ≤ 10W
Consommation d'énergie en veille ≤3W
Température de travail -40 ℃~ + 60 ℃
Température de stockage -55 ℃~ + 70 ℃
Poids ≤ 800g

Interface d'installation de structure pour le module de téléfilp laser STA-D1925X



Interface électrique pour le capteur de mesure STA-D1925X

Le modèle de prise de connecteur du télémètre laser est J30J-9ZKP, qui comprend l'alimentation et le signal de communication du télémètre laser. Sélectionnez l'interface de communication TTL standard pour communiquer avec le système, et le modèle de fiche correspondant à l'extrémité du système est J30J-9TJL, tel que défini dans le tableau ci-dessous.

Distance Finder End Elect Alimentation et Communication Pin Definition

Numéro d'épingle Étiquette Définition des caractéristiques électriques Note
1,6 Vin + Puissance d'entrée positive Alimentation en télémètre
2,7 Vin- Pôle négatif de puissance d'entrée
3 Ttl_rxd Port de réception du signal Ordinateur supérieur à la gamme
8 Caroline du Nord Caroline du Nord
4 Ttl_txd Port d'envoi de signal Télémètre pour héberger l'ordinateur
9 Caroline du Nord Caroline du Nord
5 GND Fil de terre de communication
