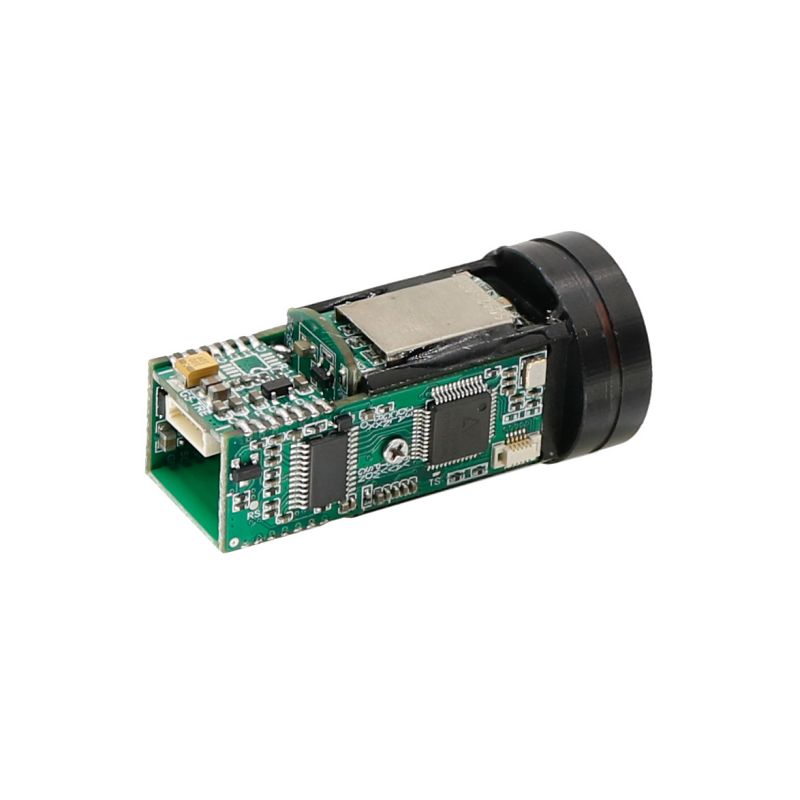

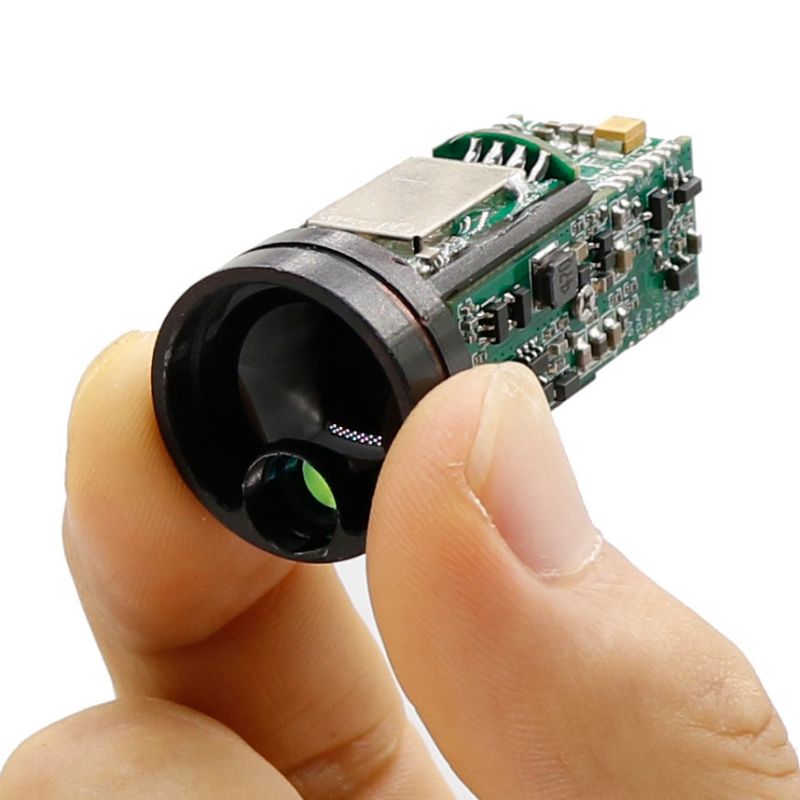

Le module de télémètre 1200M est un nouveau module de télévision léger et compact, fonctionnant à 905 nm de longueur d'onde. La plage de mesure du produit est de 1 200 m. Utilisation de l'interface UART-TTL, équipée d'un logiciel de test, pratique pour un développement ultérieur, avec les caractéristiques de petite taille, légère et performances fiables. Il peut être utilisé dans l'aviation, les communications, la géologie, la police, les sports de plein air et d'autres occasions.
projet | paramètre technique |
Longueur des vagues laser | 905 nm |
Plage de plage | 5m-1200m |
précision de renommée | ± 0,5 m |
Fréquence de mesure de la distance | 1Hz |
Taux de mesure du quadrant | ≥98% |
Taux de fausse alarme | ≤1% |
angle de divergence | ≤6mrad |
Recevoir un calibre | 18 mm |
interface de communication | Uart-ttl |
tension d'alimentation | 3.3-5V |
Consommation de puissance de travail | ≤1,1W |
Consommation d'énergie en veille | ≤50MW |
taille | Ф23 mm 48 mm |
poids | ≤20g |
plage de température de fonctionnement | -15 ℃ - + 60 ℃ |
Plage de températures de stockage | -55 ℃ - + 70 ℃ |
épingle | définition | expliquer |
1 | GND | Anode d'alimentation- |
2 | 5V | Cathode d'alimentation + alimentation 5V / 1A |
3 | Caroline du Nord | suspendre les airs |
4 | Txd | Le port série du module envoie le niveau TTL |
5 | Rxd | Le port série du module reçoit le niveau TTL |
6 | DANS# | Modules permettant aux broches, 0V de bas niveau activé, 5V de haut niveau invalidité |
