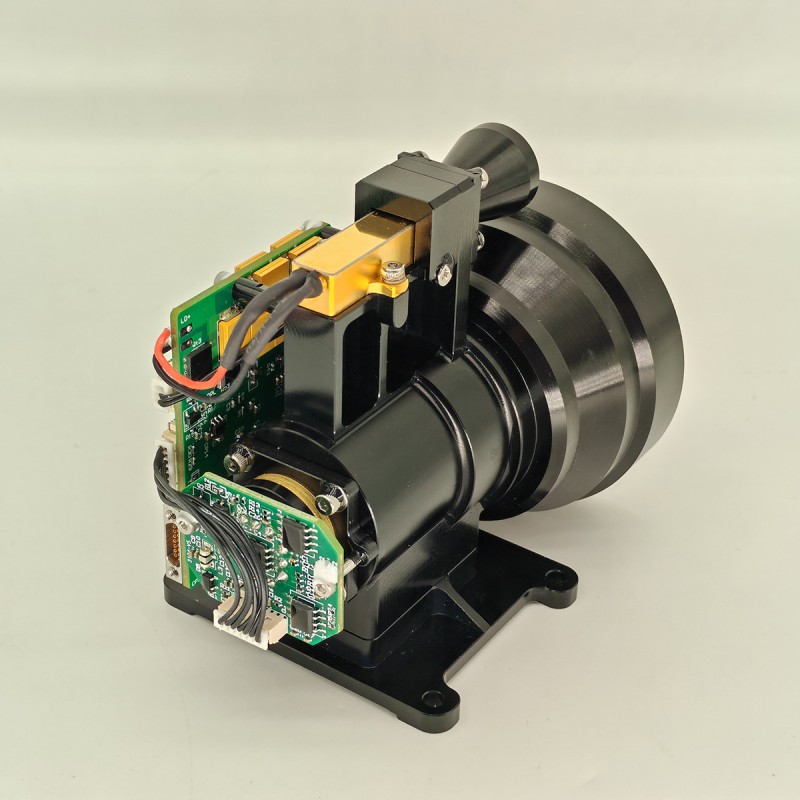

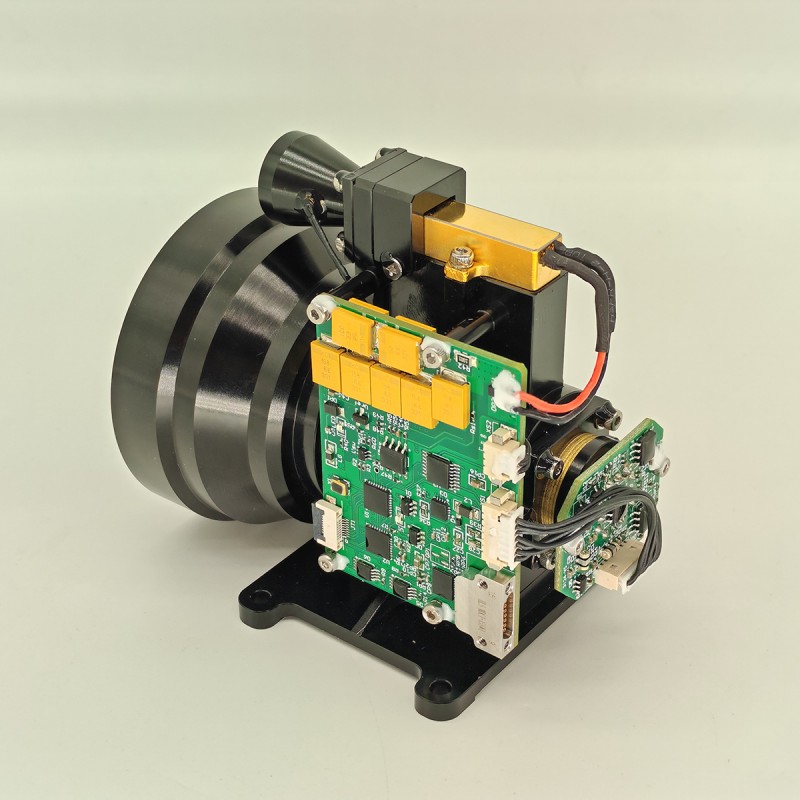

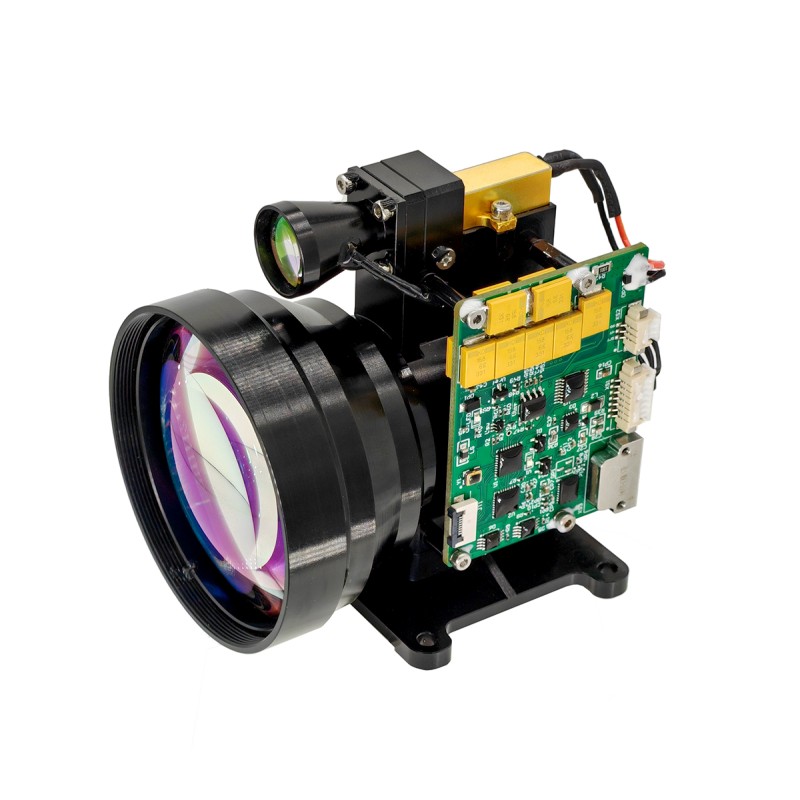

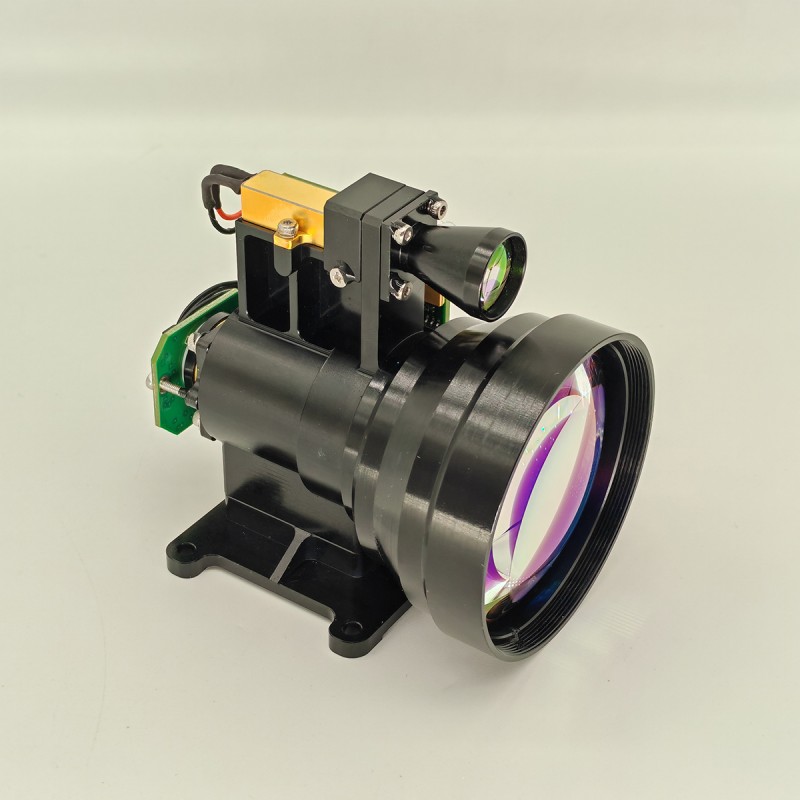

Module de télémètre laser de 12 km

STA-B1220X est un module de mesure de distance laser à l'œil humain, qui peut détecter la distance cible et transmettre la distance mesurée à l'ordinateur supérieur par communication série. Visibilité ≥ 25 km, réflectivité cible ≥ 0,3, humidité ≤ 80%, le véhicule (2,3 m × 2,3 m de cible OTAN) de distance ≥ 12 km; Max allant ≥ 20 km.

envoyer une demande

Description du produit

Fonctions principales

(1) Télédium unique et continu;
(2) répondre aux commandes de tâches laser et peut arrêter à tout moment selon la commande stop;
(3) les données de distance de sortie et les informations d'état une fois par impulsion pendant la mesure de la distance;
(4) il peut signaler le nombre cumulatif d'impulsions laser transmises (pas de perte de puissance);
(5) sélection de distance, indication cible avant et arrière;
(6) Fonction d'auto-test.

Introduction du produit

Le module de télémètre B1220X laser est un télémètre laser à impulsion militaire conçu pour des scénarios d'application tels que les avions, les véhicules aériens sans pilote, les réservoirs et la portée. Il a une petite taille, un poids léger, une faible consommation d'énergie, des performances stables, une longue distance de mesure et une longue durée de vie, une sécurité oculaire humaine et d'autres avantages, c'est un équipement technique important pour améliorer la précision des produits.

Index des performances du produit

Article	Paramètre technique	Instruction
Modèle	STA-B1220X
Longueur d'onde de travail	1535 ± 5 nm
Sécurité oculaire	Classe 1 (IEC 60825-1)
Réception de l'ouverture	Φ57 mm
Ouverture d'émission	Φ19 mm
Capacité de partage	50m à 20 km
Gamme de gamme	≥20000m	Gamme maximale
	≥15000m	Grande cible, réflectivité: 0,6, visibilité de l'observateur 25 km
	≥12000m	Cible de l'OTAN
	≥8000m	Cible humaine
	≥3200m	Cible d'UAV
Mini-plage	50m
Détection multi-cible	Jusqu'à 3 cibles
Précision de renommée	± 3m	3D
Fréquence de partage	1 ~ 10Hz réglable
Taux de précision	≥98%
Taux de fausse alarme	1%
Angle de divergence	≤0,3 masse
Interface de communication	RS422 / RS232 / TTL
Tension	DC18 ~ 32V
Pouvoir de travail	≤3W	Test de température normal
Puissance de pointe	≤6w	Test de température normal
Choc mécanique	75g, 1 ms
Température de travail	-40 ℃～ + 60 ℃
Température de stockage	-55 ℃～ + 70 ℃
Fiabilité	Mtbf ≥ 1500h
Taille	≤90 mm × 63 mm × 82 mm
Poids	≤350g
Fonction principale	Premier et dernier tarif cible, allant multi-cible, sélectivité à distance
Plus de fonction	1. Distance de la fonction de déclenchement des angles morts de la distance; 2. Fonction d'auto-vérification (haute tension, température, etc.); 3. Résolution de distance: 30m;

Notes:

1) Taille cible de l'OTAN 2,3 m × 2,3 m; Taille cible humaine 0,5 m × 1,7 m; Taille de la cible UAV 0,2 m × 0,3 m; Réflectivité 30%, visibilité de l'observateur ≥ 20 km

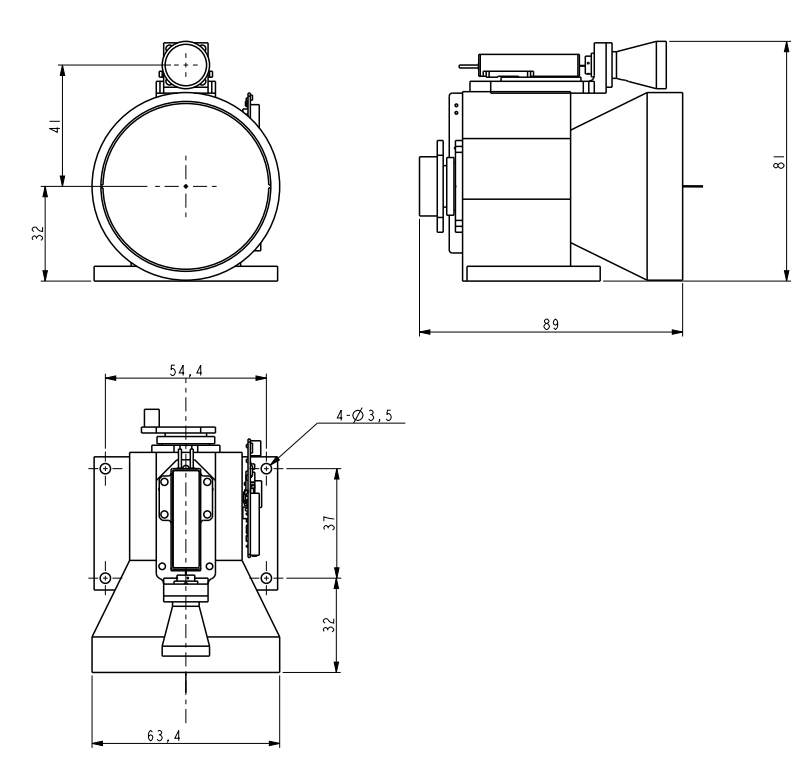

Interface d'installation de structure

Interface externe

Modèle de connecteur	MDC1-15SW1
Épingle	Définir	Fonction	Remarques
1	Veir	Entrée d'alimentation positive	9-36V
2	GND	Merde d'entrée d'alimentation
3	Rs422_t / r +
4	Rs422_t / r-
5	Rs422_rxd-
6	Rs422_rxd +
7	Rs232-tx
8	Rs232-rx
9	TTL-TX		3.3 V
10	TTL-RX		3.3 V
11	GND	Terrain de communication
12	Caroline du Nord
13	Caroline du Nord
14	Caroline du Nord
15	Caroline du Nord

Modules de gamme OEM / ODM et solutions personnalisées

Le B1220X est conçu pour les intégrateurs de systèmes à la recherche d'une solution de télévision laser pratique, puissante et compacte. Il offre des performances fiables dans un large éventail d'applications.

Il est très petit, ultra-léger, a une faible consommation d'énergie et peut être mesuré sur une longue distance. Il convient aux appareils portables (imagerie thermique), aux applications de montage d'armes, aux systèmes portables et aux suites de capteurs légères et aux véhicules aériens sans pilote ou UGV.
