Module de télémètre de 13 km
  • Module de télémètre de 13 kmModule de télémètre de 13 km

Module de télémètre de 13 km

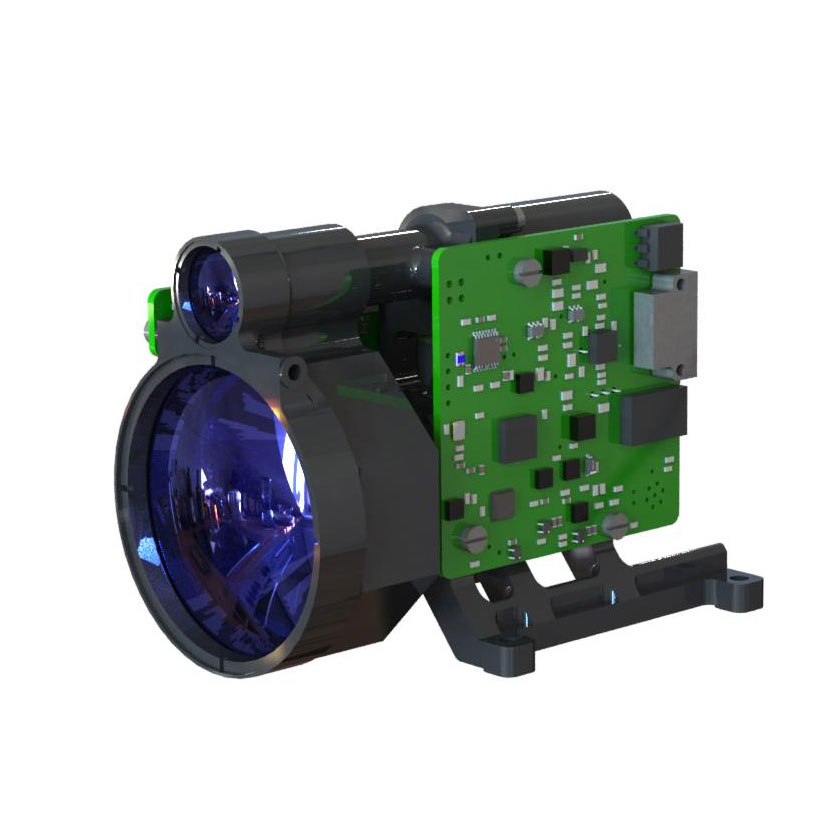

Le module de télémètre STA-D1013B 13 km adopte indépendamment le module laser en verre Erbium 1535 Nm développé par la Jioptique, qui a les caractéristiques d'une faible consommation d'énergie, d'une structure compacte, d'une haute précision, d'une longue distance de mesure et d'une sécurité oculaire humaine.

envoyer une demande

Description du produit

Plage de mesure maximale: cible de l'OTAN ≥ 10000 m; Cible typique ≥ 15000 m
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤230 g

Caractéristiques du module de télémètre de 13 km

1. Conception structurelle intégrée, résistance aux chocs et vibrations, haute fiabilité, forte adaptabilité environnementale;
2. 1535 nm de la conception de structure intégrée en verre Erbium à commutation Q. 1535 nm Conception de structure intégrée et mode d'installation de scellage multi-points, forte capacité anti-réajustement, durée durable, longue durée de travail et de la sécurité oculaire humaine;
3. L'interface interne du circuit est tout le processus de connexion directe du fil soudé, solide et fiable, ce qui peut éviter les courts-circuits ou un mauvais contact causés par le connecteur lâche, l'oxydation et la vapeur d'eau, et améliorer la fiabilité et la durée de vie des produits.

Index des performances du produit pour le module de télémètre laser STA-D1013B

Article Indice
Modèle STA-D1013B
Longueur d'onde de fonctionnement 1535 nm ± 10 nm
Gamme de gamme 50m-15000m
Performance de partage 15000m Cible typique, visibilité ≥ 25 km
13000m Grande cible, visibilité ≥ 25 km
10000m Visibilité ≥ 25 km, cible avec une réflectivité 0,3 pour les véhicules de 2,3 m × 2,3 m
Humidité ≤ 60%
Précision de renommée ± 1M
Taux de précision ≥98%
Résolution de gamme ≤50m
Angle de divergence ≤0,3 masse
Fréquence de partage Une fois, 1Hz, 5Hz, 10Hz
Taille ≤95 mm × 60,5 mm × 71,5 mm
Tension 18V ~ 36V
Consommation d'énergie de travail Consommation d'énergie moyenne: ≤ 4W
Consommation d'énergie en veille ≤1,8W
Température de travail -40 ℃~ + 60 ℃
Température de stockage -55 ℃~ + 70 ℃
Poids ≤230g

Interface d'installation de structure pour le module LRF STA-D1013B



Fonction du produit pour le module de télémètre STA-D1013B

● Fonction de télévision laser;
● Fonction de collecte de puissance et de température;
● Fonction de déclenchement de plage;
● Fonction de tâches de la cible de tête et de fin;
● Fonction de protection inverse d'alimentation;
● Fonction d'auto-vérification;
● Accumuler la fonction des temps d'émission laser;
● avec la fonction du programme de mise à jour du port série;
● Fournit une fonction de signal de contrôle d'alimentation séparée.

Interface électrique

L'extrémité de l'ordinateur supérieur réalise le test de réticulation avec la prise J30JZLN15ZKWA000 de l'extrémité du télémètre via le connecteur rectangulaire J30JZ / XN15TJCAL01. La définition de la broche du port d'alimentation et de communication du télémètre est indiquée dans le tableau suivant.

Définition de la broche de l'alimentation et du port de communication à l'extrémité du télémètre

Numéro d'épingle Nombre Direction de transmission Notes
P-1 Vin + Pôle positif de puissance d'entrée Alimentation de l'ordinateur supérieure
P-2 Vin +
P-3 Vin +
P-4 Contrôle de mise sous tension + Contrôle de mise sous tension + Court-circuit P-12 pour s'alimenter
P-5 Rs422_txd + Port de sortie du signal Télémètre pour héberger l'ordinateur
P-6 Rs422_rxd + Port d'entrée de signalisation Ordinateur supérieur à la gamme
P-7 Rs422_gnd Fil de terre de communication
P-8 Caroline du Nord Suspendu
P-9 Vin- Pôle négatif de puissance d'entrée Alimentation de l'ordinateur supérieure
P-10 Vin-
P-11 Vin-
P-12 Contrôle de mise sous tension- Contrôle de mise sous tension- Court-circuit P-4 pour mettre
P-13 Rs422_txd- Port de sortie du signal Télémètre pour héberger l'ordinateur
P-14 Rs422_rxd- Port d'entrée de signalisation Ordinateur supérieur à la gamme
P-15 Caroline du Nord Suspendu
