Module de télémètre 15000m

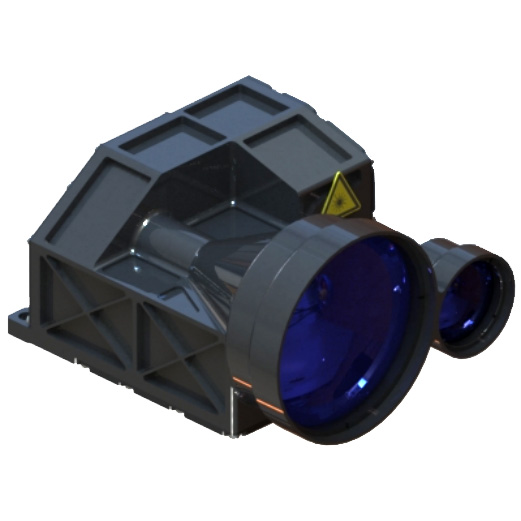

Le module de télémètre STA-D1520Y 15000m adopte le module laser en verre Erbium 1535 Nm indépendamment développé par la Jioptique, qui a les caractéristiques d'une faible consommation d'énergie, d'une structure compacte, d'une haute précision, d'une longue distance de mesure et d'une sécurité oculaire humaine.

Modèle:STA-D1520Y STA-M1215X

envoyer une demande

Description du produit

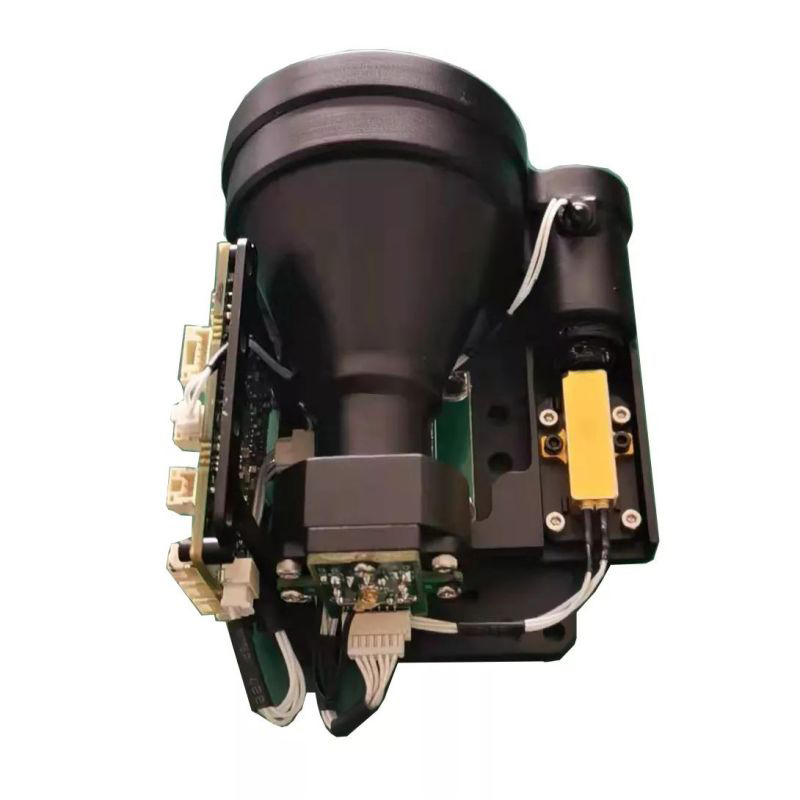

STA-D1520Y adopte le module laser en verre Erbium 1535 nm indépendamment développé par Jioptics, qui a les caractéristiques d'une faible consommation d'énergie, d'une structure compacte, d'une haute précision, d'une distance à longue mesure et d'une sécurité oculaire humaine.
Plage de mesure maximale: 15000m (véhicule) 20000 m (mur)
Précision de variation ± 1,5 m
Précision de mesure ≥ 98%
Poids ≤600g

Caractéristiques du module de télémètre 15000m

1. Conception intégrée de toute la structure de la machine, anti-choquage et vibration, le circuit adopte la conception d'étanchéité sous-assise, la conception d'isolement de puissance, la forte compatibilité électromagnétique, la haute fiabilité et une forte adaptabilité environnementale;
2. Le chemin léger est entièrement scellé, résistant à la poussière et étanche, la conception de vapeur, l'ensemble du processus de production d'environnement ultra-nettoyée, peut être appliquée à un environnement complexe, faible exigence pour l'environnement d'installation, une forte adaptabilité;
3. Les interfaces internes du circuit adoptent toutes le processus de connexion directe du fil de soudage, qui est ferme et fiable, ce qui peut éviter le court-circuit ou le mauvais contact provoqué par le relâchement, l'oxydation et la vapeur d'eau du connecteur, et améliorer la fiabilité et la durée de vie du produit.

Index des performances du produit

Article Indice
Modèle STA-D1520Y
Longueur d'onde de fonctionnement 1535 nm ± 10 nm
Gamme de gamme 120m-20000m
Capacité de partage 20000m Grande cible, visibilité ≥ 25 km
15000m Visibilité ≥ 25 km, cible avec une réflectivité 0,3 pour les véhicules de 2,3 m × 4,6 m
Humidité ≤ 80%
Précision de renommée ± 3m
Taux de précision ≥98%
Résolution de gamme ≤50m
Angle de divergence ≤0,5 masse
Fréquence de partage Une fois, 1Hz
Taille ≤144 mm × 108 mm × 75 mm
Tension 18V ~ 36V
Consommation d'énergie de travail Consommation d'énergie moyenne: ≤ 6W
Consommation d'énergie en veille 2,5 W
Température de travail -40 ℃~ + 60 ℃
Température de stockage -55 ℃~ + 70 ℃
Poids ≤600g

Interface d'installation de structure



Points forts du produit

● Léger avec seulement 160 g
● Mesure puissante jusqu'à 14 km
● résiste aux chocs d'armes les plus durs jusqu'à 1600g
● Consommation d'énergie extrêmement faible
● Précision de mesure élevée de 1 m
● Plat de température opérationnelle large de –40 ° C à + 65 ° C

Applications

● Dispositifs montés sur l'arme
● Dispositifs portables
● Systèmes d'observation et de surveillance
● Suites de capteurs pour UAV et UGV

Index des performances du produit

PERFORMANCE
Plage maximale 15000m
Performances de portée sur la cible de remplissage de faisceau
Réflectivité: 60%, visibilité de l'observateur 25 km
14000m
Performances de plage sur une taille cible de 2,3 × 2,3 m
Réflectivité: 30%, visibilité de l'observateur 25 km
12000m
Performances de plage sur la taille cible de 1 × 1 m
Réflectivité: 10%, visibilité de l'observateur 25 km
10000m
Plage minimale 20m
Précision ± 1M
Taux de répétition 1-10Hz
Détection de cible multiple 3 cibles
Longueur d'onde 1535 nm
Divergence 0,3 masse
Sécurité oculaire par CEI 60825-1 Classe laser 1
Caractéristiques environnementales
Plage de température de fonctionnement -40 ℃ ~ + 65 ℃
Plage de températures de stockage -50 ℃ ~ + 75 ℃
Choc (demi-sinus) à 0,6 ms dans la direction x-, y et z 1000g
Caractéristiques physiques
Poids ≤160g
Dimensions (longueur / largeur / hauteur) ≤87,3 mm * 76 mm * 58,8 mm
Interfaces
Interface de communication UART (3,3 V LVCMOS Niveaux) RS422
Alimentation électrique 4.5V ~ 12V

Dimensions
