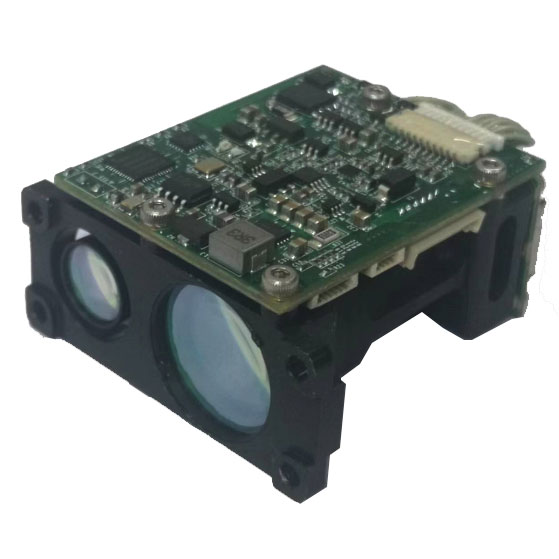

Module de télémètre laser 1535 nm 10 km

Le module Laser Laser Jioptics 1535NM STA0410 1535 nm est spécialement conçu pour l'intégration OEM et peut fournir une mesure précise pour les systèmes de contrôle des incendies, les avions / UAV, le réservoir / UGA, les navires, les systèmes de surveillance des frontières et d'autres applications.
Plage maximale ≥ 10000m
Plage de 2,3 × 2,3 m de taille cible ≥4000 m
Distance mesurant la précision ± 1M
Mesurer la précision ≥ 98%
Poids ≤ 69,5 g

Modèle:STA0410

envoyer une demande

Description du produit

1535 Nm 10 km Le module de téléfilp laser est une sorte d'instrument de détection de distance de précision, par laser recevant le système de récepteur laser au système optique (comme illustré à la figure 1), installé sur la plate-forme du sol ou du véhicule, et coaxial de la plate-forme de vue du véhicule, entraîné par le système de plate-forme, la recherche et la recherche de plateforme de cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour la cible pour le Targe Verrouiller et sortir le signal de drapeau qui a été recherché sur la cible, puis démarrer les données de distance via l'interface de sortie, vers l'ordinateur supérieur

Les principales caractéristiques du télémètre laser sont: la distance de détection, le volume long, le petit poids et le temps de réponse léger La détection rapide et la haute précision peuvent détecter plusieurs cibles, et les données de distance de la distance de sortie peuvent être fusionnées dans le réseau de communication du champ de bataille.

Performances principales et paramètres techniques

Longueur des vagues laser	1,535 μm
Courant de veille	0,11A, courant moyen de 0,25A @ 5 V alimentation;
Tension de fonctionnement	3,3 V ~ 5,4 V
Taux de fausse alarme	≤1%
Taux presque testé	98%
Plage de test minimum	20m
Allant	4 km (2,3x2,3 m voiture), grande cible de 10 km;
Précision	± 1M
Fréquence de travail	1 Hz, 5 Hz, urgence 10Hz;
Angle de divergence	≤0,5 masse
Sélection des premiers et derniers cibles
Interface de sortie	RS422
Stockage	Life de stockage de 12 ans
Aptitude à l'environnement
Température de 2 ans	-40 ° C ~ + 55 ° C
Température de stockage	-50 ° C ~ + 70 ° C

Mode d'interface

épingle	symbole	fonction	pigment	expliquer
1	T +	Signal de communication	rouge	Connectez-vous à PC RX +
2	T-	Signal de communication	noir	pc rx-
3	R-	Signal de communication	jaune	Connectez-vous à la machine PC TX-
4	R +	Signal de communication	vert	Connectez-vous à PC TX +
5	GND	Communication avec	bleu
6	GND	Le pouvoir de	blanc
7	+ 5v / 3a	approvisionnement général	orange
8	GND	Le pouvoir de	brun

Taille du module de téléfacture

Scénario d'application

Les modules laser jioptiques allant sont largement utilisés dans les scènes militaires ou civiles (véhicules aériens sans pilote, gousses photoélectriques, équipement d'imagerie thermique, etc.). Dans l'environnement le plus difficile, les performances élevées et la haute fiabilité jouent un rôle important. Une solution solide permettant à votre produit de dépasser ses limites.
