Module de télémétrie laser anti-drone 1570nm 5km
Le module de télémétrie laser STA-CR5000X, développé par l'équipe Jioptics, utilise un assemblage laser OPO 1570 nm sans danger pour les yeux. Il présente une excellente pénétration atmosphérique, une faible sensibilité aux interférences du soleil, de la poussière et d'autres sources de lumière ambiante, et est capable de mesurer des distances ultra-longues dans des conditions climatiques complexes, avec une grande discrétion qui le rend difficile à détecter. Performance de portée : 5 000 m (cibles UAV 0,3 x 0,3 m), 10 000 m (cible OTAN 2,3 x 2,3 m) Précision de la portée ± 2 m Précision des mesures ≥ 98 % Poids ≤ 1,2 kg
envoyer une demande
Description du produit
Cible humaine
Pod aéroporté/drone
Cardan monté sur voiture
Protection des côtes
Mesure de distance anti-drone
Intégration de sécurité panoramique et autres systèmes
Grande cible, Réflectivité : 0,6, visibilité de l'observateur 25 km
| Article | Paramètre technique | Instruction |
| Modèle | STA-CR5000X | |
| Longueur d'onde de travail | 1570 nm | |
| Largeur d'impulsion | 15ns ± 5ns | |
| Sécurité oculaire | Classe 1 (CEI 60825-1) | |
| Ouverture de réception | Φ60mm | |
| Ouverture d'émission | Φ30mm | |
| Capacité de télémétrie | 200m-15km | |
| Plage de portée | ≥20000m | Portée maximale |
| ≥12000m | Grande cible, Réflectivité : 0,6, visibilité de l'observateur 25 km | |
| ≥10000m | Cible de l'OTAN | |
| ≥7000m | Cible humaine | |
| ≥5000m | Cible du drone DJI Phantom 4 | |
| Mini-gamme | 24V+ | |
| Détection multi-cibles | Jusqu'à 3 cibles | |
| Précision de la portée | ±2m | RMS |
| Fréquence de télémétrie | 1 ~ 10 Hz réglable | |
| Taux de précision | ≥98 % | |
| Taux de fausses alarmes | 1% | |
| Angle de divergence | >0,8mrad | |
| Interface de communication | RS422 | Débit en bauds 115 200 bps |
| Tension | C.C 18-30 V | |
| Consommation d'énergie en veille à température normale | ≤20W | Essai à température normale |
| Puissance de pointe | ≤120W | Essai à température normale |
| Temps de préchauffage | ≤ 1 minute | A température ambiante |
| Température de travail | -40 ℃ ~ + 60 ℃ | |
| Température de stockage | -55 ℃ ~ + 70 ℃ | |
| Méthode de refroidissement | Refroidissement par air | |
| Taille | ≤181 mm × 67 mm × 115 mm | |
| Poids | ≤1,2Kg | |
| Fonction principale | Télémétrie de la première et de la dernière cible ; Portée multi-cibles ; Sélectivité de distance ; | |
| Plus de fonction | a) Équipé d'une fonction d'auto-vérification ; b) Mesure de la distance cible ; c) Prise en charge des mises à niveau logicielles et des mises à jour des paramètres via les interfaces de communication. | |
Remarques :
1) Taille de la cible OTAN 2,3 m × 2,3 m ; Taille de la cible humaine 0,5 m × 1,7 m ; Taille de la cible du drone 0,3 × 0,3 m ; Réflectivité 30%, visibilité de l'observateur≥ 25km.

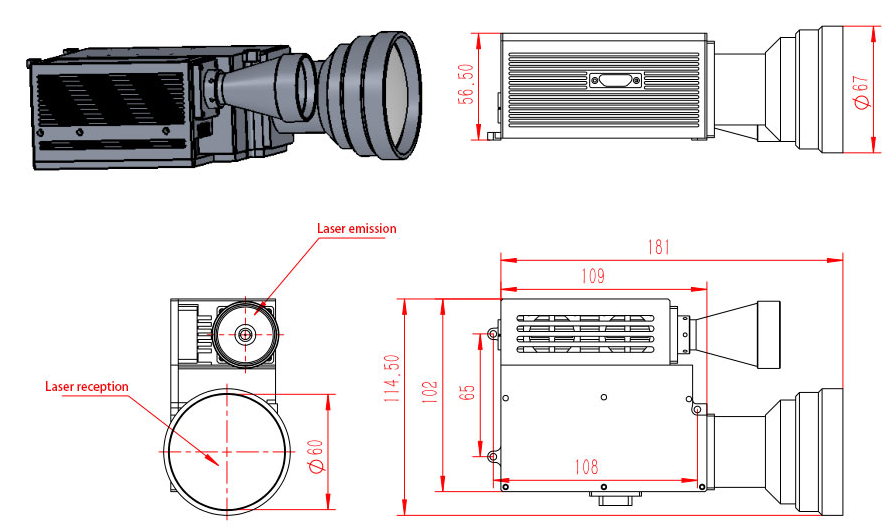

Structure mécanique
Remarque : la taille du produit peut être personnalisée selon les besoins.
Définition de l'interface
Définition de l'interface du connecteur Y50X-12119TKZ :
| ÉPINGLE | Définition |
| 1、2 | 24V+ |
| 9、10 | GND |
| 4 | RS422_RX+ |
| 5 | RS422_RX- |
| 12 | RS422_TX+ |
| 13 | RS422_TX- |
| 6 | RS422_GND |
| 7 | Entrée synchrone externe+ |
| 15 | Entrée synchrone externe- |
| 8 | Motif de l'affaire |
| 3、11 | Borne de l'interrupteur d'alimentation |
| 14, 16, 17, 18, 19 | / |
