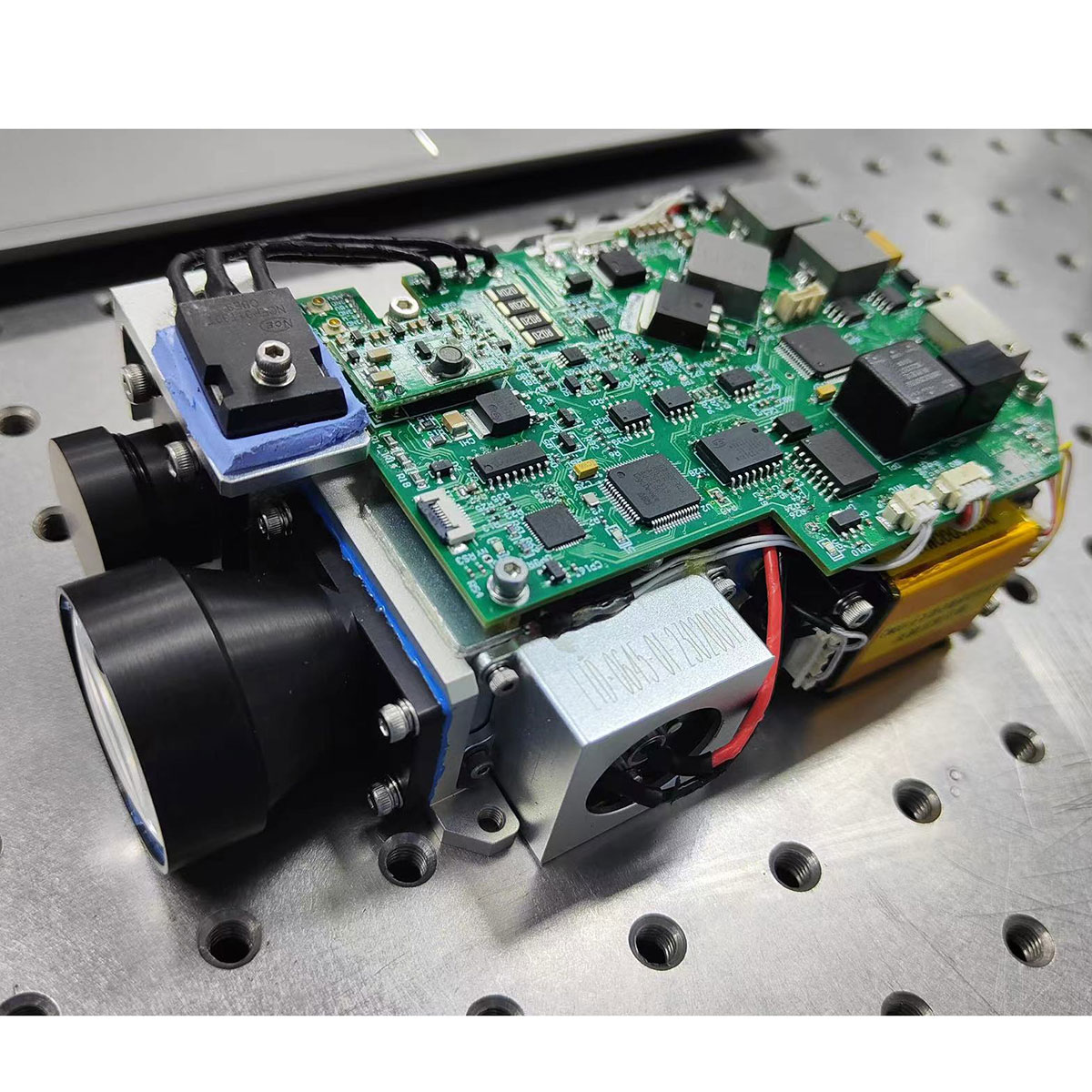

Le photomètre laser moyen STA-1064160M (ci-après, appelé le photomètre laser) est un produit photoélectrique de précision qui transmet le laser à une cible spécifique et calcule les informations de distance en fonction du temps de vol laser. Le concepteur de cible laser 160MJ 1064NM a les caractéristiques de performances exceptionnelles et de fonctionnement simple.

Modèle:JIO-1064160M

envoyer une demande

Description du produit

APERÇU

L'imageur laser LDR1064-160 est composé d'unité d'émission laser, d'unité de réception au laser et de télévision, de source de conduite au laser et d'unité de contrôle et de communication.

Fonction principale

Fonction de tâtonnerie laser;
Fonction d'irradiation laser;
A le déclencheur du signal d'isolement photoélectrique;
Avoir une fonction de déclenchement externe.

160MJ 1064NM Spécifications techniques du concepteur cible laser

Indicateurs principaux
Longueur d'onde de travail 1064nm
Énergie d'irradiation laser 85MJ et 160MJ Deux engrenages peuvent être commutés
Délai léger 304µs ± 1 µs
Angle de dispersion du faisceau laser ≤0,2 masse
Fréquence d'irradiation 8 ~ 21hz
Fréquence de partage 10hz
Largeur d'impulsion laser 10NS ~ 15NS
Stabilité de puissance ≤ ± 8%
Gamme de gamme 0,2 m ~ 20 km (taille cible 10 m x10 m x8 m, visibilité 30 km)
Erreur de partage pas plus de 5 mètres
Sélection cible premier / deuxième / fin
Taux de mesure précis ≥ 98%
Heure de démarrage 1 min (facultatif)
Temps de travail (suggéré) Mode de partage Laser travaillant en continu pendant 5 minutes, repos pendant 4 minutes, 10 cycles consécutifs
Mode d'irradiation Temps d'irradiation 120s, reste des années 60, 5 cycles continus
Poids complet <3,3 kg
TEMPÉRATURE
Température de fonctionnement -40 ℃ ~ + 55 ℃
Température de stockage -40 ℃ ~ + 70 ℃
Chaleur humide
Humidité relative Humidité relative
Température + 25 ° C ± 2 ° C
Temps de stockage 72h
VIBRATION
Forme de spectre de vibration (grms = 6,06) 20Hz à 80Hz + 3db / oct
80Hz à 350Hz G2 / 0,04 Hz
350 Hz à 2000Hz -3db / oct
Direction et temps de vibration Vibrer dans une direction pendant au moins 10 minutes
Point de contrôle Doit être sélectionné dans la surface du luminaire ou de la table de secoue près de la rigidité maximale du produit, les grands équipements peuvent utiliser un contrôle moyen de plusieurs points
Point de surveillance Le point de surveillance doit être sélectionné dans la partie clé du produit testé, de sorte que la réponse d'accélération quadratique moyenne ne dépasse pas la conception maximale autorisée (GRMS = 6,06)
Exigences d'installation L'échantillon est connecté de manière rigide à la table de secoue, et le produit avec amortisseur doit retirer l'amortisseur pour le test
Vérification des performances Test de mise sous tension pendant les vibrations, tous les indicateurs de performance doivent répondre aux exigences techniques spécifiées dans le document de conception. En cas de défaillance, il est autorisé à réparer.
Plage de température
Test de mise sous tension -35 ± 3 ℃ ~ + 52 ± 2 ℃
Taux de changement de température
Augmentation de la température 10 ℃ / min
Refroidissement 10 ℃ / min
Temps de cycle 10 fois, devrait s'assurer que les 2 derniers cycles sans défaut, si le défaut se produit dans les 2 derniers cycles, après réparation, doit compenser 2 cycles sans problème
Temps de cycle Un temps de cycle est 4h, un cycle comprend l'élévation de la température → le séjour de la température → refroidissement → Reste de la température → Élévation de la température
Temps de séjour à haute et basse température Le temps de séjour dépend de la capacité thermique de l'échantillon. Sur la base du principe du produit thermique ou de la perméabilité froide, la température interne de l'échantillon est maintenue pendant 5 min après avoir atteint la stabilité
Les exigences du produit testées Le test général du cycle de température avec toute la machine devrait être autant que possible pour ouvrir le couvercle
Vérifier et réparer L'équipement d'essai électrique, dans chaque cycle de température, après le test pour confirmer que l'équipement est défaut, peut effectuer le prochain cycle de température
Exigences trempées La trempage est réalisée avec l'ensemble de l'équipement
VOITURE DE SPORT
Voiture de sport Les voitures de sport vont avec l'ensemble de l'appareil
Si le produit ne fait pas de test de transport routier, vous pouvez utiliser la table de transport de simulation pour le test de simulation de transport intérieur, c'est-à-dire un test de vibration cyclique sinusoïdale pour l'identification du produit
Les exigences du test de la table de transport simulée sont les suivantes
Conditions de test Fréquence 5Hz ~ 200Hz
Amplitude 5Hz ~ 7Hz
Amplitude 12 mm ~ 8 mm
7Hz ~ 200 Hz Accélération égale 1,5 g
Le test de vibration condition de déviation autorisée est la même que le test de vibration aléatoire à large bande
Direction direction d'essieu vertical et côté
Orientation vertical et latéral à l'essieu
Temps de cycle Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 min par cycle; lorsque la fréquence de résonance de l'échantillon est mesurée en dessous de 5 Hz, la fréquence de test peut être étendue à 2Hz, 2Hz ~ 200Hz ~ 2Hz Scanning, le temps de balayage devrait être de 15 minutes. Le temps de vibration dans chaque direction est de 90 minutes,
Après le test de transport, vérifiez s'il y a des dommages et un phénomène de relâchement structurel, effectuer l'inspection technique de l'indice, devrait répondre aux exigences de conception.
Indicateurs de performance clés
Alimentation et consommation d'énergie Plage d'alimentation 20V ~ 33V, DC
Consommation d'énergie La puissance de pointe ne dépasse pas 400 W, la puissance de veille n'est pas supérieure à 60 W (température limite).
1.5.2 Fiabilité
Fiabilité MTBF n'est pas inférieur à 4000h
Sécurité Configurez un dispositif d'avertissement pour que le laser fonctionne
La sortie de l'émetteur laser est dotée de signes d'avertissement évidents
L'équipement est bien mis à la terre
Maintenabilité Toutes les principales pièces et équipements fonctionnels sont configurés par des défauts et une indication de travail normale
Le temps de réparation moyen MTTR ne dépasse pas 20 minutes
Conditions de compatibilité électromagnétique Dans le processus d'exploitation de démarrage du système, l'équipement peut être compatible avec d'autres équipements dans le système, travail normal

Interface mécanique



Interface électrique

5.1 Connecteur de communication (socket modèle J30J-15ZKP, Modèle Butt Plug J30J-15TJ) Définition de broches

Numéro d'épingle Définition Contenu Type de signal Remarques
1 Tx + RS422 Envoyer positif (local) Sortir OBJECTIF HOST HOTER
2 TX - RS422 Envoyer négatif (local) Sortir OBJECTIF HOST HOTER
3 Rx + RS422 reçoit positif (local) Saisir OBJECTIF HUPUT
4 Rx - RS422 reçoit négatif (local) Saisir OBJECTIF HUPUT
5 GND RS422 au sol Marge de signalisation OBJECTIF HUPUT
6


Débogue du fabricant spécial
7


Débogue du fabricant spécial
8


Débogue du fabricant spécial
9


Débogue du fabricant spécial
10


Débogue du fabricant spécial
11


Débogue du fabricant spécial
12


Débogue du fabricant spécial
13


Débogue du fabricant spécial
14
Système temporel externe + Saisir Différentiel RS422
15
Temps extérieur Tong - Saisir Différentiel RS422

5.2 Connecteur d'alimentation (type de fiche J30J02P020P000S0P120, Type de fiche J30J02P020S000S0L000) Définition de la broche

Numéro d'épingle Définition Remarques
A 24V La couleur du fil est rouge
B GND La couleur du fil est noir
