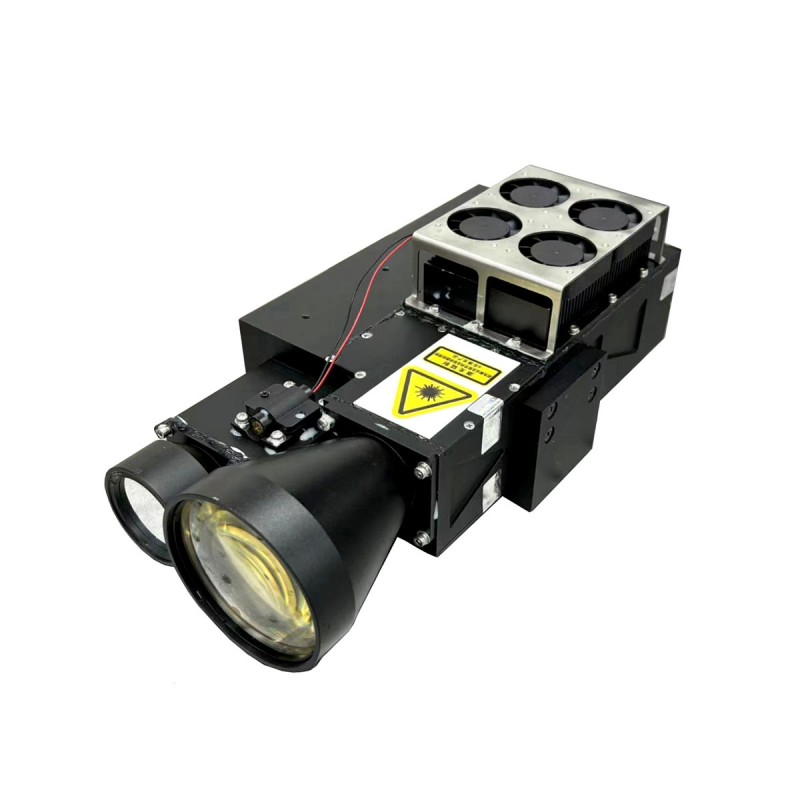

160MJ Laser Target Designateur (LTD) WIHT LRF

STA-Z160M est un concepteur de cible laser de 160MJ militaire qui joue un rôle crucial dans les systèmes de visée de précision, capable de fournir des conseils précis pour les munitions intelligentes. Grâce à un système optique avancé, il marque la cible avec un faisceau laser, garantissant que les armes guidées par précision peuvent détruire la cible avec une précision et une efficacité extrêmement élevées.

envoyer une demande

Description du produit

Ce modèle de concepteur de cibles laser adopte la conception intégrée, le système se compose d'une source de lumière laser et d'un pilote, d'un module de mesure de distance, d'un système d'observation et d'un module de contrôle.

Fonction principale

Fonction de tâtonnerie laser;
Fonction d'irradiation laser;
Déclencheur du signal d'isolement photoélectrique;
Poutre de visée démonté;
fonction de déclenchement externe;

Indicateurs techniques principaux

Longueur d'onde de travail	1064 nm ± 1 nm
Énergie d'irradiation laser	85MJ et 160MJ peuvent être commutés
Délai léger	304µs ± 1 µs
Angle de dispersion du faisceau laser	≤0,2 masse
Fréquence d'irradiation	8 ~ 21hz
Fréquence de partage	10hz
Largeur d'impulsion laser	10NS ~ 15NS
Stabilité de puissance	≤ ± 8%
Gamme de gamme	0,2 m ~ 30 km (taille cible 10 m * 10 m * 8 m, visibilité 30 km)
Erreur de partage	Moins ou égal à 5 mètres
Sélection cible	premier / deuxième / fin
Taux de mesure précis	98%
Heure de démarrage	＜ 1 min （à température normale）
Temps de travail	Mode de partage	Travaillant en continu pendant 5 minutes, repos pendant 4 minutes, en continu 5 cycles （à basse / normale） fonctionnant en continu pendant 5 minutes, repos pendant 4 minutes, 2cycles continus （à haute température et 85 mJ de sortie） fonctionnant en continu pendant 2 min, repos pour 4min, 2cycles continues （à haute température et 160MJ de sortie）） pour 4 minutes, 2cycles continues （à haute température et 160MJ Sortie）） pour 4 minutes, 2cycles continues （à haute température et 160MJ Sortie））） pour 4 minutes, 2cycles continues （à haute température et 160MJ Sortie）） pour 4 minutes, 2cycles continues （à haute température et 160MJ Sortie）） pour 4 minutes, 2cycles continue （à haute température et 160MJ Sortie）
	Mode d'irradiation	Temps d'irradiation des années 90, 60 ans, 5 cycles continus （à basse / normale de température et 85MJ de sortie） Temps d'irradiation des années 60, 60 ans, 5 cycles continu （à basse / normale de température et 160 mJ） Temps d'irradiation des années 90, 60 ans, repose-t-il 60, randonnées, rosué Sortie 160MJ）
Poids complet	≤ 3,3 kg

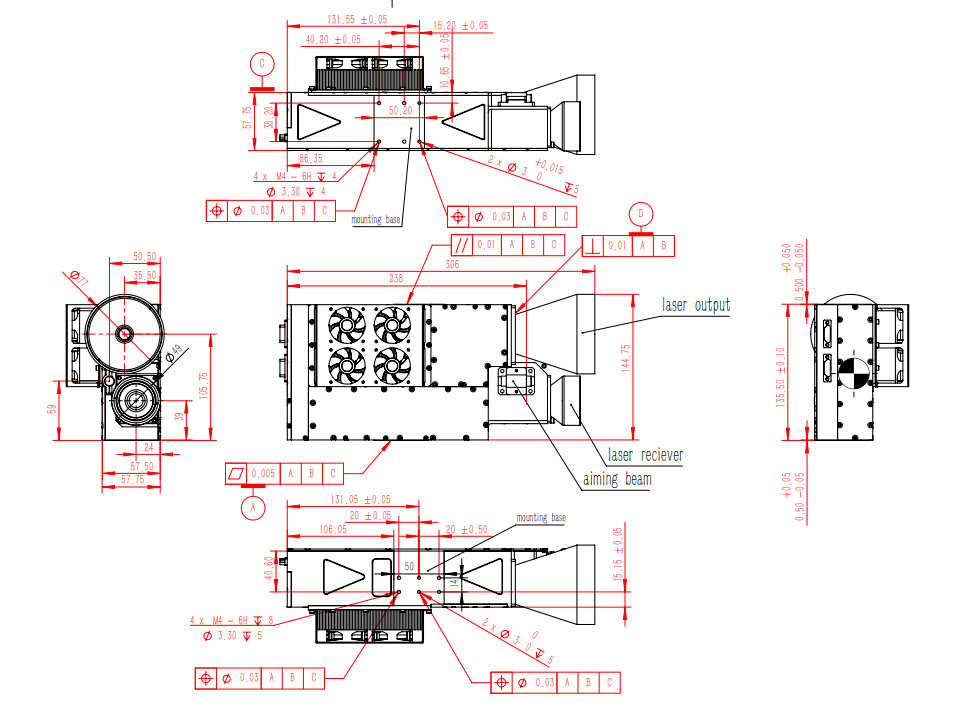

Volume de l'ensemble complet

Interface électrique

Connecteur de communication (modèle de socket J30J-15ZKP, modèle de bouchon de crosse J30J-15TJ) Définition de la broche

Épingle	Définition	Contenu	Type de signal	Remarques
1	Tx +	RS422 Envoyer positif (local)	Sortir	OBJECTIF HOST HOTER
2	TX -	RS422 Envoyer négatif (local)	Sortir	OBJECTIF HOST HOTER
3	Rx +	RS422 reçoit positif (local)	Saisir	OBJECTIF HUPUT
4	Rx -	RS422 reçoit négatif (local)	Saisir	OBJECTIF HUPUT
5	GND	RS422 au sol	Marge de signalisation	OBJECTIF HUPUT
6				Débogue du fabricant spécial
7				Débogue du fabricant spécial
8				Débogue du fabricant spécial
9				Débogue du fabricant spécial
10				Débogue du fabricant spécial
11				Débogue du fabricant spécial
12				Débogue du fabricant spécial
13				Débogue du fabricant spécial
14		Système temporel externe +	Saisir	Différentiel RS422
15		Système temporel externe -	Saisir	Différentiel RS422

Connecteur d'alimentation (type de fiche J30J02P020P000S0P120, Type de fiche J30J02P020S000S0L000) Définition de la broche

Numéro d'épingle	Définition	Remarques
A, B	24V	La couleur du fil est rouge
C, D	GND	La couleur du fil est noir

Indicateurs de performance clés

Alimentation et consommation d'énergie	Plage d'alimentation	20V ~ 33V, DC
	Consommation d'énergie	La puissance de pointe ne dépasse pas 260 W, la puissance de secours n'est pas supérieure à 60 W (température normale)
Fiabilité	Le MTBF n'est pas inférieur à 4000h (le temps de tir total est supérieur à 3 millions)
Sécurité	Configurez un dispositif d'avertissement pour que le laser fonctionne
	La sortie de l'émetteur laser est dotée de signes d'avertissement évidents
	L'équipement est bien mis à la terre
Maintenabilité	Tous les principaux composants fonctionnels et équipements ont à la fois des indicateurs de défaut et des indicateurs pour un fonctionnement normal
	Le temps de réparation moyen MTTR ne dépasse pas 20 minutes
Conditions de compatibilité électromagnétique	Dans le processus de démarrage du système, l'équipement peut être compatible avec d'autres équipements dans le système et fonctionner normalement

Exigences d'adaptabilité environnementale

Température	Température de fonctionnement		-40 ℃ ~ + 60 ℃
	Température de stockage		-40 ℃ ~ + 70 ℃
Chaleur humide	Humidité relative		95% ± 3%
	Température		+ 25 ° C ± 2 ° C
	Temps de stockage		72h
Vibration	Forme de spectre de vibration (grms = 6,06)		20Hz à 80Hz			+ 3db / oct
			80Hz à 350Hz			G2 / 0,04 Hz
			350 Hz à 2000Hz			-3db / oct
	Direction et temps de vibration		vibrer dans deux directions pendant au moins 10 minutes
	Point de contrôle		doit être sélectionné dans la surface du luminaire ou de la table de secoue près de la rigidité maximale du produit, les grands équipements peuvent utiliser un contrôle moyen de plusieurs points
	Point de surveillance		Le point de surveillance doit être sélectionné dans la partie clé du produit testé, de sorte que la réponse d'accélération quadratique moyenne ne dépasse pas la conception maximale autorisée (GRMS = 6,06)
	Exigences d'installation		L'échantillon est fermement attaché à la table des secousses et pour les produits équipés d'amortisseurs, les amortisseurs doivent être retirés avant de tester
	Vérification des performances		Lors des tests de vibration avec l'équipement propulsé, tous les indicateurs de performance doivent répondre aux exigences techniques spécifiées dans le document de conception. En cas d'échec, des réparations sont autorisées. Après la réparation, la valeur spectrale doit être réduite à 0,01 g² / Hz, GRMS = 3,03, et l'échantillon doit être soumis à une vibration dans la direction la plus sensible aux vibrations pendant 10 minutes pendant le test d'acceptation.
Cycle de température	Plage de température		Test de mise sous tension		-35 ± 3 ℃ ~ + 52 ± 2 ℃
	Taux de changement de température		Augmentation de la température		10 ℃ / min
			Refroidissement		10 ℃ / min
	Temps de cycle		Dix cycles doivent être achevés, garantissant que les 2 derniers cycles sont sans défauts. Si un défaut se produit au cours des 2 derniers cycles, après les réparations, 2 cycles sans défaut supplémentaires sont nécessaires.
	Temps de cycle		Un temps de cycle est 4h, un cycle comprend l'élévation de la température → le séjour de la température → refroidissement → Reste de la température → Élévation de la température
	Temps de séjour à haute et basse température		Le temps de séjour dépend de la capacité thermique de l'échantillon. Sur la base du principe du produit thermique ou de la perméabilité froide, la température interne de l'échantillon est maintenue pendant 5 min après avoir atteint la stabilité
	Les exigences du produit testées		Le test général du cycle de température avec toute la machine devrait être autant que possible pour ouvrir le couvercle
	Vérifier et réparer		Dans l'équipement d'essai électrique, après chaque test de cycle de température, il est nécessaire de confirmer que l'équipement est exempt de défauts avant de passer au cycle de température suivant
Exigences trempées	La trempage est réalisée avec l'ensemble de l'équipement
Exigences de transport	L'équipement doit être transporté comme véhicule entier
	Si le produit n'a pas subi de test de transport routier, vous pouvez effectuer un test de simulation de transport intérieur à l'aide d'une table de transport de simulation. Ce test consiste à effectuer un test de vibration cyclique sinusoïdal pour évaluer les performances du produit
	Les exigences du test de la table de transport simulée sont les suivantes
	Conditions de test	Fréquence		5Hz ~ 200Hz
		Amplitude		5Hz ~ 7Hz
		Amplitude 12 mm ~ 8 mm
		7Hz ~ 200 Hz Accélération égale 1,5 g
		Le test de vibration condition de déviation autorisée est la même que le test de vibration aléatoire à large bande
	Direction	direction de l'essieu vertical et côté; orientation: vertical et latéral à l'essieu
	Temps de cycle	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 min par cycle; lorsque la fréquence de résonance de l'échantillon est mesurée en dessous de 5 Hz, la fréquence de test peut être étendue à 2Hz, 2Hz ~ 200Hz ~ 2Hz Scanning, le temps de balayage devrait être de 15 minutes. Le temps de vibration dans chaque direction est de 90 minutes,
	Après le test de transport, vérifiez tout signe de dommage ou de relâchement structurel et effectuer une inspection des indices techniques pour s'assurer qu'ils répondent aux exigences de conception
