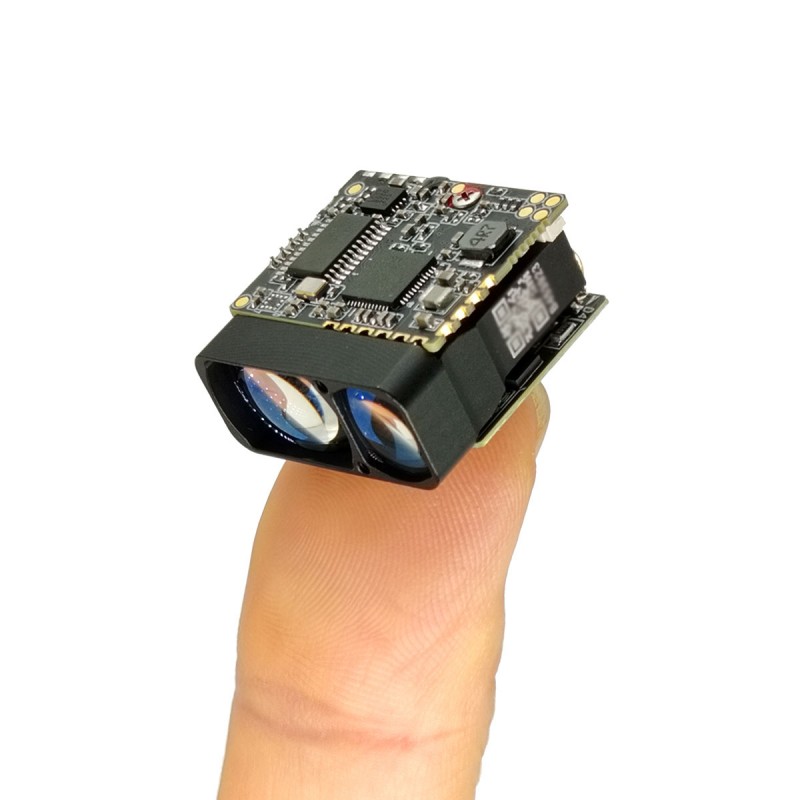

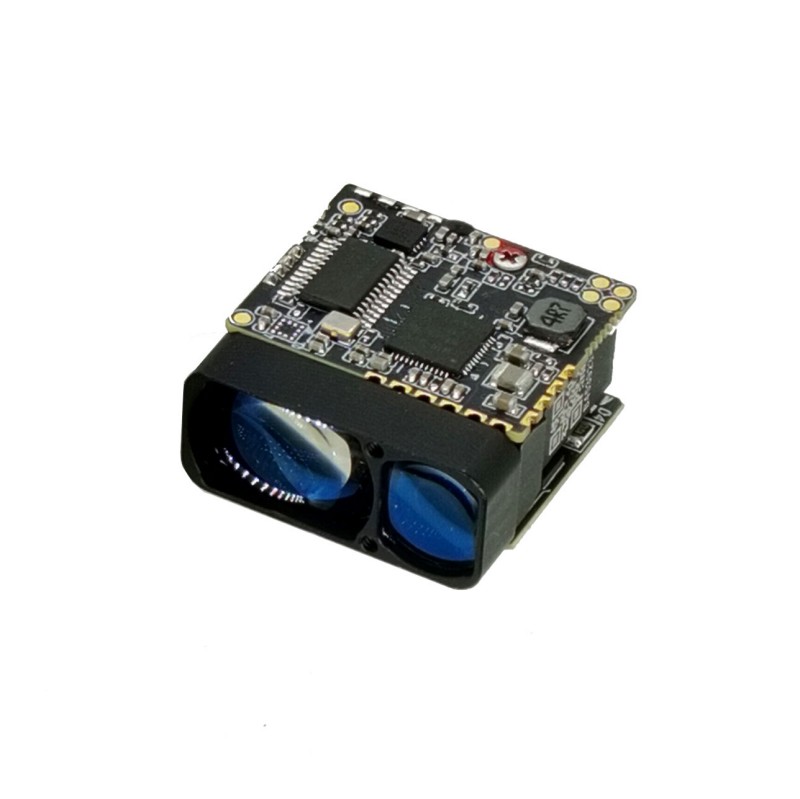

Le module laser miniature STA-W2X Sanging utilise un laser semi-conducteur de 905 nm, qui a les caractéristiques d'une consommation à longue portée, de faible puissance, de petite taille et de sécurité oculaire. Il est très adapté à l'intégration de petits gousses de véhicules aériens sans pilote, de dispositifs de vision nocturne portables, d'imagerie thermique et d'autres équipements.
Plage maximum: 2000m
Précision allant: ± 1M
Fréquence de partage: 1-3Hz
Poids: 10g ± 0,5 g
Technologie laser semi-conductrice: fiabilité supérieure, compacité et consommation d'énergie inférieure à la gamme traditionnelle du temps de vol (TOF), permettant l'intégration dans des dispositifs portables et limités à l'espace.
Numéro de commande | Nom du projet | Sta-w2x |
1 | Niveau de sécurité oculaire humaine | Classe 3R (IEC 60825-1) |
2 | Longueur des vagues laser | 905 nm |
3 | Angle de divergence laser | 1 × 6Mrad |
4 | Recevoir des angles de champ de vue | ~ 20mrad |
5 | Calibre de lancement | Φ10 × 7,5 mm |
6 | Recevoir un calibre | Φ15 × 10 mm |
7 | Gamme de plage (bâtiment) | 5 ~ 20 00m |
8 | précision de renommée | ± 1M |
9 | fréquence de mesure | 3Hz (5 ~ 45m); 0,75 ~ 3Hz (45 ~ 1200m) 1Hz (2000m) |
10 | Taux de mesure du quadrant | ≥98% |
11 | Taux de fausse alarme | ≤1% |
12 | interface de données | UART (TTL_3.3V) |
13 | tension de service | DC 3 ~ 5 po |
14 | Puissance de secours (puissance en bas) | ≤1MW |
15 | Consommation de puissance de travail | ≤1,5 W |
16 | poids | 10 ± 0,5 g |
17 | Dimensions (LWH) | 25 × 26 × 13 mm |
18 | température de travail | -40 ~ + 60 ℃ |
19 | température de stockage | -55 ~ + 65 ℃ |
20 | fouetter | 1200g, 1 ms |
21 | vibrer | 5 ~ 50 ~ 5Hz, 1 x plage de fréquence / min, 2,5 g |
22 | fiabilité | Mtbf ≥ 1500h |
23 | heure de début | ≤ 200 ms; |
Interface électrique utilisateur: UART (TTL_3.3V)
Modèle de connecteur: FWF08002-S06B13W5M (connecteur Tesla), l'ordre de ligne et la définition spécifique sont les suivantes:
épingle | définition | expliquer |
1 | GND | Chaîne |
2 | Le pouvoir est | Alimentation, de 3 à 5 V |
3 | Uart_nc | (vide) |
4 | Uart_tx | Émetteur de port série, niveau TTL_3.3V |
5 | Uart_rx | Port de série End Receiving End, avec un niveau TTL_3.3V |
6 | Power_on | Commutateur d'alimentation du module, niveau TTL_3.3V; (> 0,7 V, <0,15 V par défaut) |

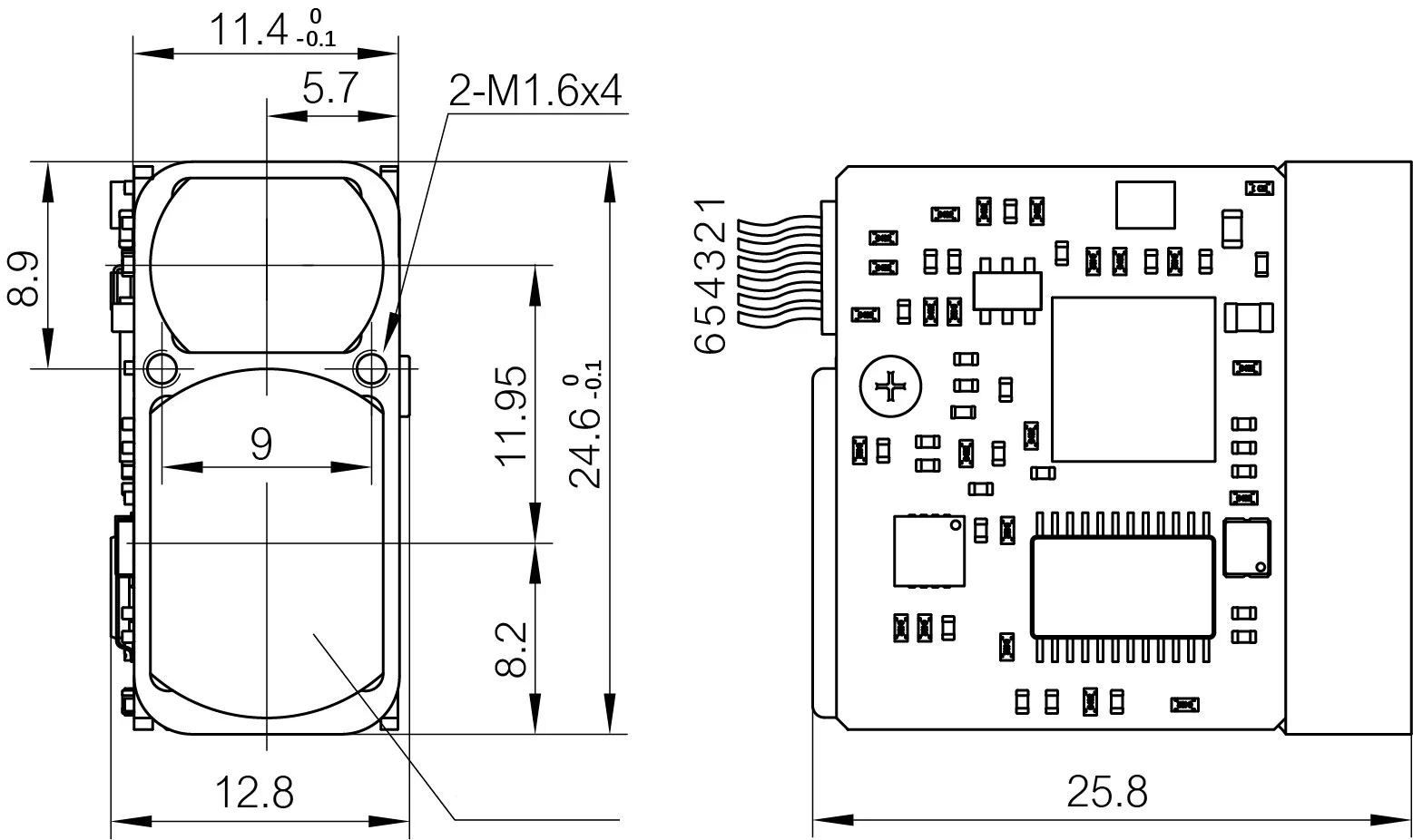

Les dimensions du profil extérieur du module de tâtonnerie STA-W2X sont les suivantes:

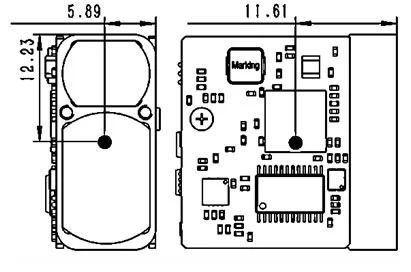

La position centroïde du module STA-W2X est la suivante:

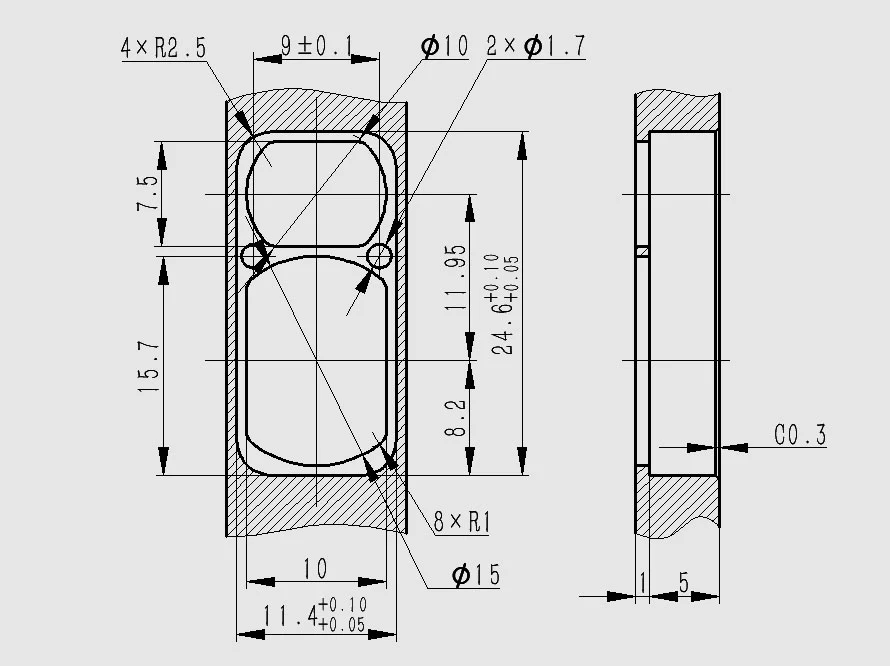

La conception de l'interface d'installation recommandée pour le module STA-W2X est la suivante:
Les exigences de conception pour le revêtement de la lentille de fenêtre pour le module STA-W2X sont les suivantes:
1. Taux et format de communication
Norme de format | Taux de bauds (BPS): 9600/14400 / 19200/38400 / 57600/115200 (par défaut) / 128000/230400; Format de données d'octets: 1 bit de démarrage, 8 bit de données, 1 bit d'arrêt, pas de vérification |
2. Format de base de l'envoi de paquets de données
Description de la section | Numéro d'octet | Portée | Remarques |
Tête de cadre | 2 | 0x55, 0xaa | valeur fixe |
Code de commande | 1 | 0 ~ 255 | Indique l'objet de contrôle de la commande de contrôle actuelle |
Données 1 | 1 | 0 ~ 255 |
|
Données 2 | 1 | 0 ~ 255 |
|
Données 3 | 1 | 0 ~ 255 |
|
Données 4 | 1 | 0 ~ 255 |
|
Vérifier la somme | 1 | 0 ~ 255 | La somme de contrôle est le code de commande, les données 1 ~ 4 tous les octets de la somme des données en baisse de 8 bits |
3. Renvoyez le format de base des paquets
Description de la section | Numéro d'octet | Portée | Remarques |
Tête de cadre | 2 | 0x55, 0xaa | valeur fixe |
Code de commande | 1 | 0 ~ 255 | Indique l'objet de contrôle de la commande de contrôle actuelle |
Données 1 | 1 | 0 ~ 255 |
|
Données 2 | 1 | 0 ~ 255 |
|
Données 3 | 1 | 0 ~ 255 |
|
Données 4 | 1 | 0 ~ 255 |
|
Vérifier la somme | 1 | 0 ~ 255 | La somme de contrôle est l'en-tête de trame, le code de commande, les données 1 ~ 4 Tous les données d'octets Sum baissent 8 bits |
4. Réglage du taux de portier
Les tarifs portuaires disponibles (BPS) sont 9600, 14400, 19200, 38400, 57600bps, 115200, 128000, 230400, avec huit tarifs portuaires disponibles pour la réglage. Le taux AUD entre en vigueur immédiatement après la définition.
Remarque: Envoyer le code de chèque = octet 3 + octet 4 + octet 5 + octet 6 + octet 7;
Recevoir le code de contrôle = octet 1 + octet 2 + octet 3 + octet 4 + octet 5 + octet 6 + octet 7;
Octet 3 (commande): 0x01 —— Définissez la commande de débit de port;
BYTE 7: Les paramètres de réglage du débit de port spécifiques;
Envoyez-le dans le module qui varie:
octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
description | 0x55 | 0! | 0x01 | 0xff | 0xff | 0xff | 0x01 | 0xff |
Octet 7, octet 8: 0x01, 0 XFF —— Taux de bauds 9600bps; 0x02, 0x00 —— Taux de bauds 14400bps; 0x03, 0x01 —— Taux de bauds 19200bps; 0x04, 0x02 —— Taux de bauds 38400bps; 0x05, 0x03 —— Taux de bauds 57600bps; 0x06, 0x04 —— Taux de bauds 115200bps; 0x07, 0x05 —— Taux de bauds 128000bps; 0x08, 0x06 —— Taux de bauds 230400bps; |
Module de mesure de la plage à retourner:
octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
description | 0x55 | 0! | 0x01 | statut | 0xff | 0xff | 0x01 | Vérifier le code |
Statut: 0x00 —— L'ensemble de taux en bauds a échoué; 0x01 —— Rate de bauds ensemble avec succès; Octet 7: 0x01 —— Taux de bauds 9600bps; 0x02 —— Taux de bauds 14400bps; 0x03 —— Taux de bauds 19200bps; 0x04 —— Taux de bauds 38400bps; 0x05 —— Taux de bauds 57600bps; 0x06 —— Taux de bauds 115200bps; 0x07 —— Taux de bauds 128000bps; 0x08 —— Taux de bauds 230400bps; |
5. MESURE UNE
Envoyez-le dans le module qui varie:
Octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Description | 0x55 | 0! | 0x88 | 0xff | 0xff | 0xff | 0xff | Vérifier le code |
Module de mesure de la plage à retourner:
Octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Description | 0x55 | 0! | 0x88 | Statut | 0xff | Data_h | Data_l | Vérifier le code |
État: échec d'un seul 0- —— Mesure (données _ h = 0 xff, données _ l = 0 xff); 1 —— Succès de mesure unique (données _ h = octet élevé du résultat de mesure; données _ l = byet faible du résultat de mesure); |
6. Mesure continue
Envoyez-le dans le module qui varie:
Octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Description | 0x55 | 0! | 0x89 | 0xff | 0xff | 0xff | 0xff | Vérifier le code |
Module de mesure de la plage à retourner:
Octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Description | 0x55 | 0! | 0x89 | Statut | 0xff | Data_h | Data_l | Vérifier le code |
État: 0 —— Échecs de mesure multiples (données _ h = 0 xff, données _ l = 0 xff); 1 —— Les mesures multiples ont été réussies (données _ h = octet élevé du résultat de mesure; données _ l = octet faible du résultat de mesure); |
6. Mesure continue
Envoyez-le dans le module qui varie:
octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
description | 0x55 | 0! | 0x8e | 0xff | 0xff | 0xff | 0xff | Vérifier le code |
Module de mesure de la plage à retourner:
octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
description | 0x55 | 0! | 0x8e | Statut | 0xff | 0xff | 0xff | Vérifier le code |
Statut: 0 —— Arrêtez de l'échec de la mesure multiple; 1 —— Arrêtez le succès de la mesure multiple; |
Note:Les données sont renvoyées à l'échelle 16, tous les résultats de données publient les données réelles par 10.
Exemple:DIST = 2000,3M, Données de sortie 20003, 16 à 4E23, DATA1 = 0x4E, DATA2 = 0x23.
