Réseau d'étoiles de liaison de transmission vidéo de drone de 20 km
Le produit de la série T est un système de transmission numérique sans fil à large bande optimisé pour les applications d'équipements sans pilote. Ce réseau en étoile de liaison de transmission vidéo de drone de 20 km intègre des technologies telles que la diversité d'antennes MIMO, la modulation COFDM, le TDD et la correction d'erreur directe. Il présente une fiabilité de transmission élevée, une faible latence et prend en charge divers modes de mise en réseau, notamment les réseaux en étoile, en chaîne et maillé. Il peut répondre aux demandes de transmission de données et de vidéo à haut débit dans divers scénarios complexes et dans des environnements à distance variable.
envoyer une demande
Description du produit
Application
Il convient parfaitement aux applications dans des domaines tels que la prévention des incendies de forêt, le transport ferroviaire, la reconnaissance par drones, les liaisons de données en essaims de drones, le sauvetage d'urgence, l'inspection de lignes électriques, la patrouille d'oléoducs, la sécurité aux frontières et les opérations anti-contrebande, les systèmes sans pilote, l'élevage marin, la sécurité mobile et la reconnaissance militaire.
Accessoires et paramètres
| Lien de transmission | |
| Modèle | STA-T20Y |
| Taille | 87,5×66×20（mm） |
| Poids | 106 ±1g |
| Réseautage | Kit de fixation d'antenne en fibre de verre |
| Bande de fréquence RF | 1427,9 ~ 1447,9 MHz |
| Personnalisable | 806~826MHz/1427,9~1447,9MHz/2401,5~2481,5MHz |
| Niveau de puissance | 25 dBm ±2 |
| Sensibilité | 10 MHz (-103 dBm)/5 MHz (-104 dBm)/3 MHz (-106 dBm) |
| Méthodes de transmission | unidirectionnel, bidirectionnel |
| Mode d'émission et de réception | émetteur simple récepteur double |
| Bande passante de travail | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Débit de données maximal | 20 Mbps (-type Y)/100 Mbps (-type M) |
| Prend en charge le nombre de nœuds de réseau | communiquer avec des terminaux externes via le port Ethernet |
| Transmission vidéo | communiquer avec des terminaux externes via le port Ethernet |
| Transmission de données | Communiquer avec des terminaux externes via le port RS232 |
| Méthodes de transmission | Démarrage à froid ≤ 20s |
| Tension d'entrée | 12V-24V |
| Anti-interférence | Prise en charge du saut de fréquence de bande |
| Retard de l'interface aérienne | délai de transmission du nœud au nœud central <= 200 ms |
| Consommation électrique maximale | valeur de consommation d'énergie de 150 mA ± 15 % au taux maximum |
| Configuration WEB | prend en charge les fonctions de base de configuration/rapport/requête |
| Méthodes de modulation | QPSK, 16QAM, 64QAM |
| Température de stockage | -40°C~+85°C |
| Température de travail | -20°C~+75°C |
| Coquille | Alliage d'aluminium |
| Accessoires | |
| Nom du produit | Antenne en fibre de verre |
| Modèle | TQJ-1400AT-7 |
| Fréquence | 1425 ~ 1450 MHz |
| Gagner | 7dBi |
| Rapport d'onde stationnaire | ≤ 1,3 |
| Impédance nominale - Ω | 50 |
| Longueur | 62 cm |
| Diamètre | 1,85 cm |
| Direction du rayonnement | 360° omnidirectionnel |
| Interface | Tête femelle NK/Tête mâle N |
| Nom du produit | Base à ventouse d'antenne au sol |
| Gamme de fréquences - MHz | 0-6,0 GHz |
| Joint fixe à ventouse | Tête N-femelle Siège femelle N-K |
| Diamètre du châssis | 11 cm |
| Longueur du fil | 46 cm |
| Nom du produit | Antenne à tige adhésive Sky End |
| Longueur | 23,5 cm |
| Fréquence | 1425 ~ 1450 MHz |
| Gagner | 2dBi |
| Rapport d'onde stationnaire | ≤ 1,3 |
| Impédance nominale - Ω | 50 |
| *Autres accessoires en option* | |
| Nom du produit | Câble adaptateur RG58 |
| Longueur de ligne | 20 cm |
| Bande de fréquence applicable | 6000MHz |
| Fil | Fil RG58 d'un diamètre extérieur de 5 mm |
| Modèle d'interface | Aiguille intérieure à tête mâle SMA/tête mâle N |
| Atténuation | 0,15 dB/m |
| Résistance | 50 Ω |
| Nom du produit | Kit de fixation d'antenne en fibre de verre |
| Plaque fixe : | Longueur : 8 cmLargeur : 6 cmDiamètre du trou : 0,9 cmDistance entre les centres des trous : 60,5 cm |
| Composant en forme de U : | Longueur totale : 8,3 cmLongueur de vis : 4,8 cmLargeur : 6 cmÉcrou : M8Shrapnel : M8Joint : M8 |
| Nom du produit | Antenne omnidirectionnelle en fibre de verre de 1,25 mètre |
| Modèle | TQJ-1400AT-11 |
| Fréquence | 1425 ~ 1450 MHz |
| Gagner | 11dBi |
| Rapport d'onde stationnaire | ≤ 1,3 |
| Impédance nominale - Ω | 50 |
| Longueur | 23,5 cm |
| Diamètre | 20mm |
| Direction du rayonnement | 360° omnidirectionnel |
| Interface | Tête féminine NK |
| Nom du produit | Antenne omnidirectionnelle en fibre de verre de 1,5 mètre |
| Modèle | TQJ-1400AT-12 |
| Fréquence | 1425 ~ 1450 MHz |
| Gagner | 12dBi |
| Rapport d'onde stationnaire | ≤ 1,3 |
| Impédance nominale - Ω | 50 |
| Longueur | 1500mm |
| Diamètre | 20mm |
| Direction du rayonnement | 360° omnidirectionnel |
| Interface | Tête féminine NK |
| Nom du produit | Antenne omnidirectionnelle en fibre de verre de 1,8 mètre |
| Modèle | TQJ-1400G-14 |
| Fréquence | 1425 ~ 1450 MHz |
| Gagner | 14dBi |
| Rapport d'onde stationnaire | ≤ 1,3 |
| Impédance nominale - Ω | 50 |
| Longueur | 1800mm |
| Diamètre | 44 mm à maximum |
| Direction du rayonnement | 360° omnidirectionnel |
| Interface | Tête mâle SMA-N |

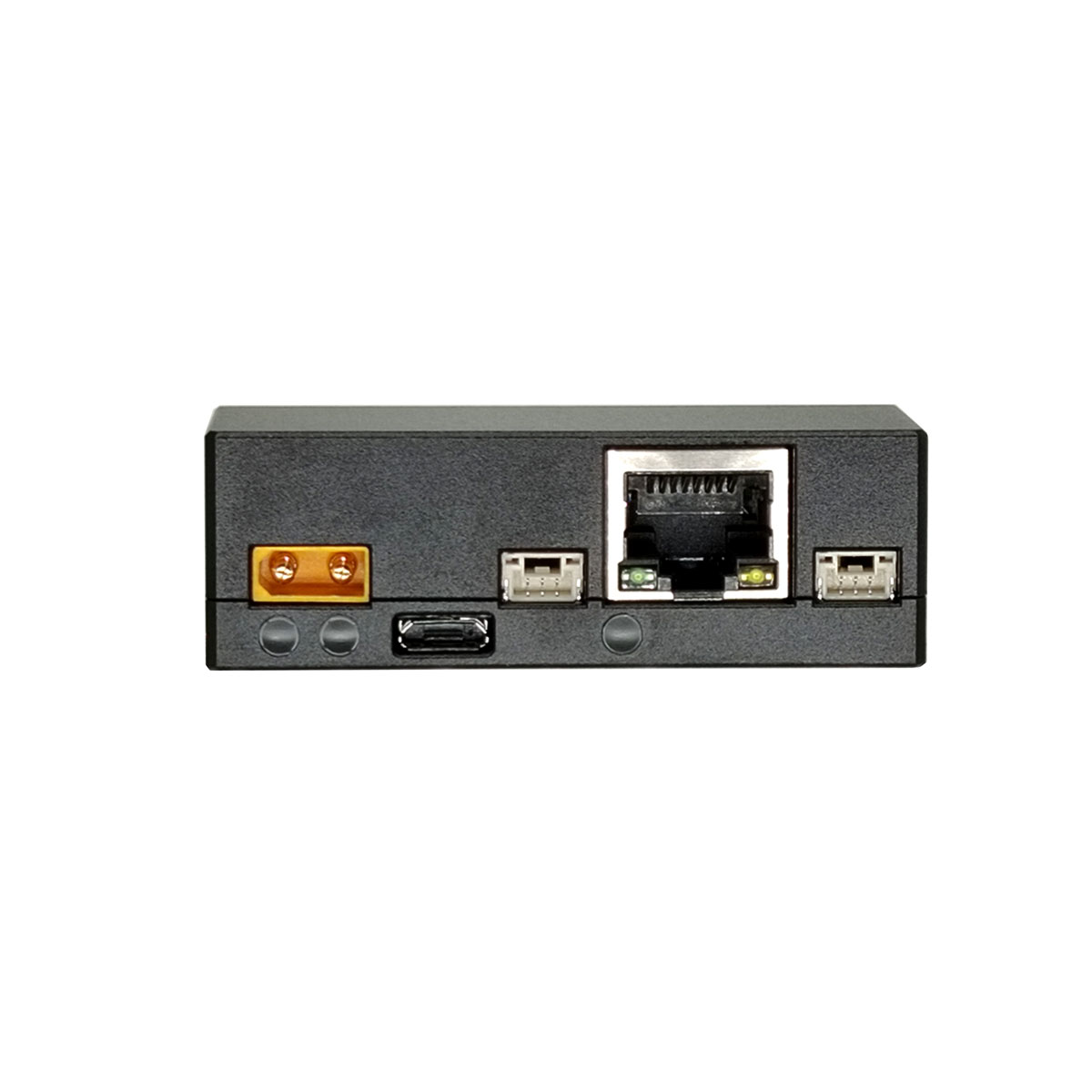

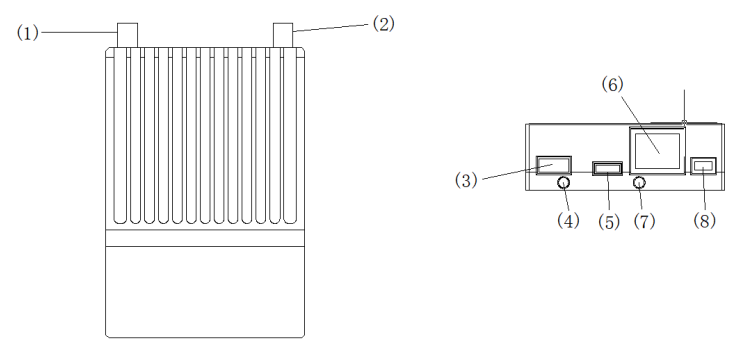

Définition de l'interface
| Numéro de série | Fonction |
| 1 | Interface d'antenne de réception SMA |
| 2 | Interface d'antenne émetteur-récepteur SMA |
| 3 | Entrée d'alimentation de transmission de données d'image (tête femelle 12 V-24 V XT30-2P) |
| 4 | Voyant d'alimentation |
| 5 | Port de mise à niveau du micrologiciel micro USB |
| 6 | Port Ethernet RJ45 |
| 7 | Voyant de données du port réseau |
| 8 | Interface de port série (TTL 3,3 V) |

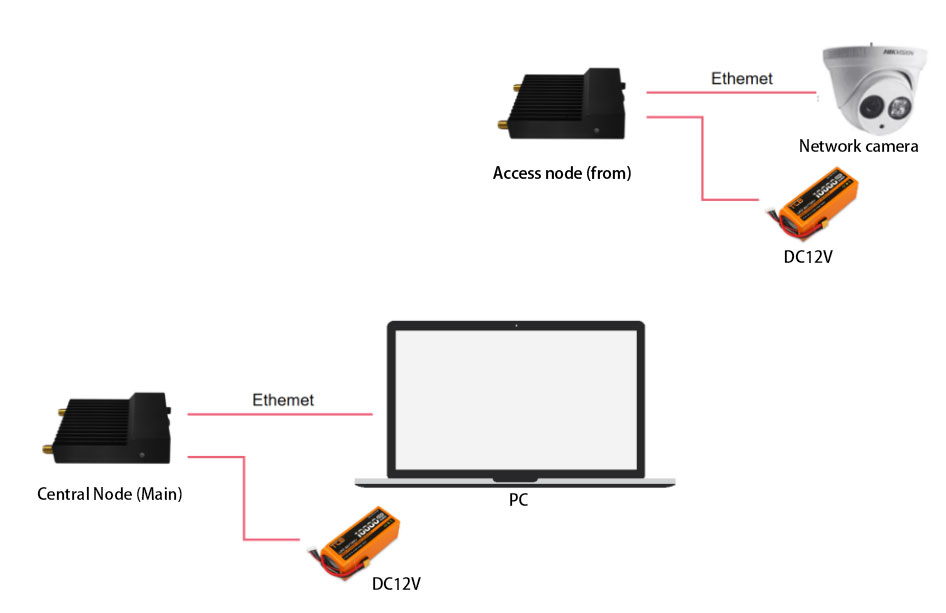

Schéma de connexion
Mode de travail
