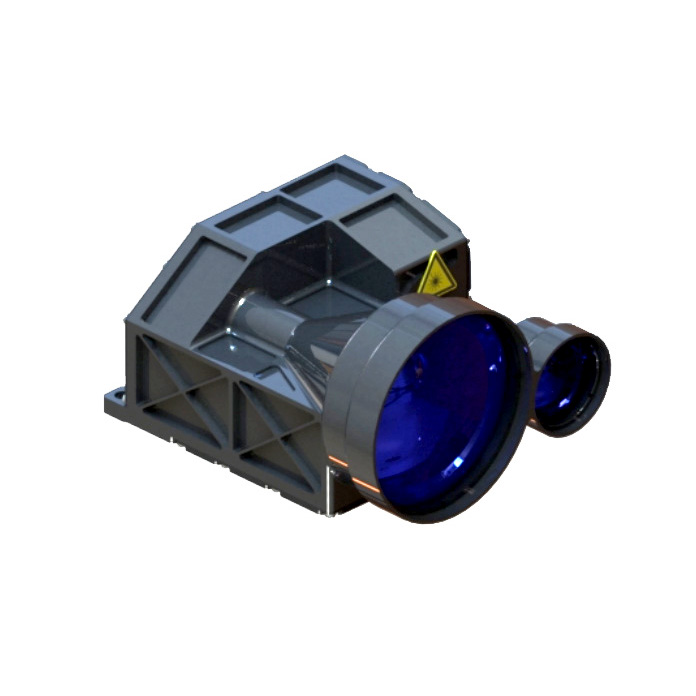

Module de télémètre 20 km
Le module de télémètre STA-D2025Y 20 km adopte le module laser en verre Erbium 1535 Nm indépendamment développé par la Jioptique, qui a les caractéristiques de faible consommation d'énergie, structure compacte, haute précision, distance à longue mesure et sécurité oculaire humaine.
envoyer une demande
Description du produit
Plage de mesure maximale: 20000m (véhicule) 23000 m (bâtiment blanc) 25000 (cible typique)
Précision de variation ± 3M
Précision de mesure ≥ 98%
Poids ≤640g
Précision de variation ± 3M
Précision de mesure ≥ 98%
Poids ≤640g
Caractéristiques du module de télémètre 20 km
1. Conception intégrée de toute la structure, la résistance aux chocs et aux vibrations, le circuit adopte la conception d'étanchéité sous-assise, la conception d'isolement de puissance, la forte compatibilité électromagnétique, la haute fiabilité et une forte adaptabilité environnementale;
2. Le chemin léger est entièrement scellé, résistant à la poussière et imperméable à la vapeur, l'ensemble du processus de production d'environnement ultra-claire, peut être appliqué à un environnement complexe, faible exigence pour l'environnement d'installation, une forte adaptabilité;
3. L'interface interne du circuit adopte le processus de connexion directe du fil de soudage, qui est ferme et fiable, ce qui peut éviter le court-circuit ou le mauvais contact provoqué par le relâchement, l'oxydation et la vapeur d'eau du connecteur, et améliorer la fiabilité et la durée de vie du produit.
2. Le chemin léger est entièrement scellé, résistant à la poussière et imperméable à la vapeur, l'ensemble du processus de production d'environnement ultra-claire, peut être appliqué à un environnement complexe, faible exigence pour l'environnement d'installation, une forte adaptabilité;
3. L'interface interne du circuit adopte le processus de connexion directe du fil de soudage, qui est ferme et fiable, ce qui peut éviter le court-circuit ou le mauvais contact provoqué par le relâchement, l'oxydation et la vapeur d'eau du connecteur, et améliorer la fiabilité et la durée de vie du produit.
Index des performances du produit pour le module de télémètre laser STA-D2025X
| Article | Indice | |
| Modèle | STA-D2025Y | |
| Longueur d'onde de fonctionnement | 1535 nm ± 10 nm | |
| Gamme de gamme | 300m-25000m | |
| Capacité de partage | 25000m | Cible typique, visibilité ≥ 25 km |
| 23000m | Grande cible, visibilité ≥ 25 km | |
| 20000m | Visibilité ≥ 25 km, cible avec une réflectivité 0,3 pour les véhicules de 2,3 m × 4,6 m | |
| Interface de communication | RS422 | |
| Humidité | ≤ 80% | |
| Précision de renommée | ± 3m | |
| Taux de précision | ≥98% | |
| Résolution de gamme | ≤50m | |
| Angle de divergence | ≤0,5 masse | |
| Fréquence de partage | 1 fois, 1Hz, 5Hz | |
| Taille | ≤144 mm × 108 mm × 75 mm | |
| Tension | 22V ～ 34V | |
| Consommation d'énergie de travail | Consommation d'énergie moyenne: ≤ 10W | |
| Consommation d'énergie en veille | ≤3W | |
| Température de travail | -40 ℃～ + 60 ℃ | |
| Température de stockage | -55 ℃～ + 70 ℃ | |
| Poids | ≤640g | |
Interface d'installation de structure pour le module de téléfilp laser STA-D2025X
