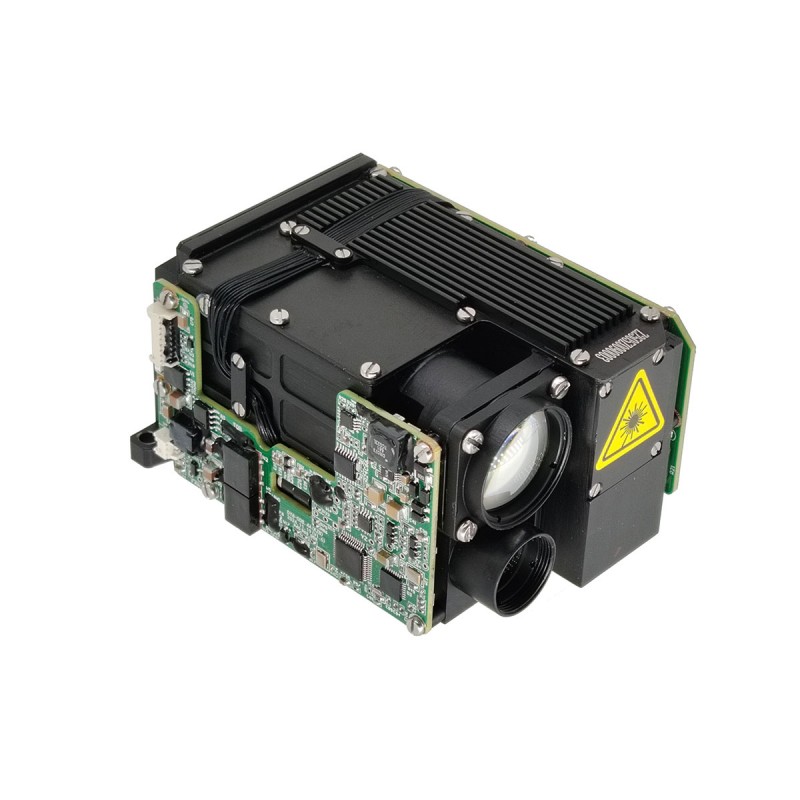

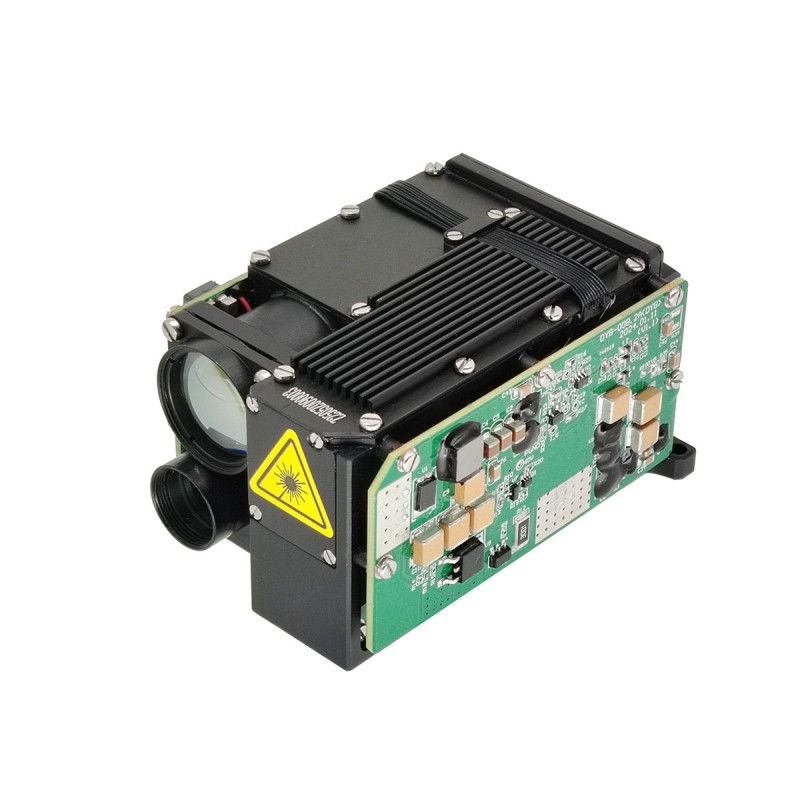

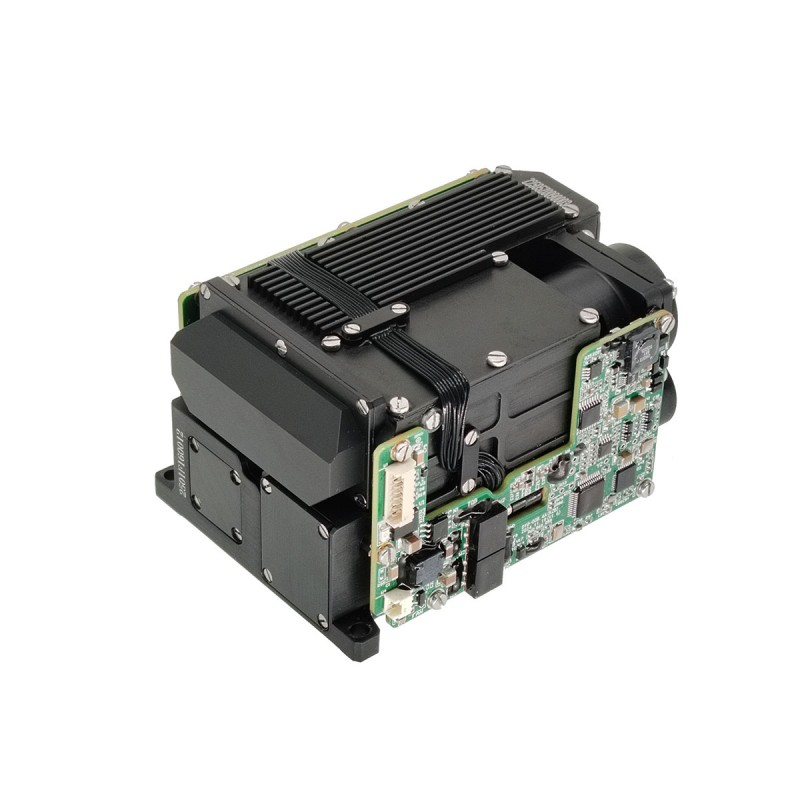

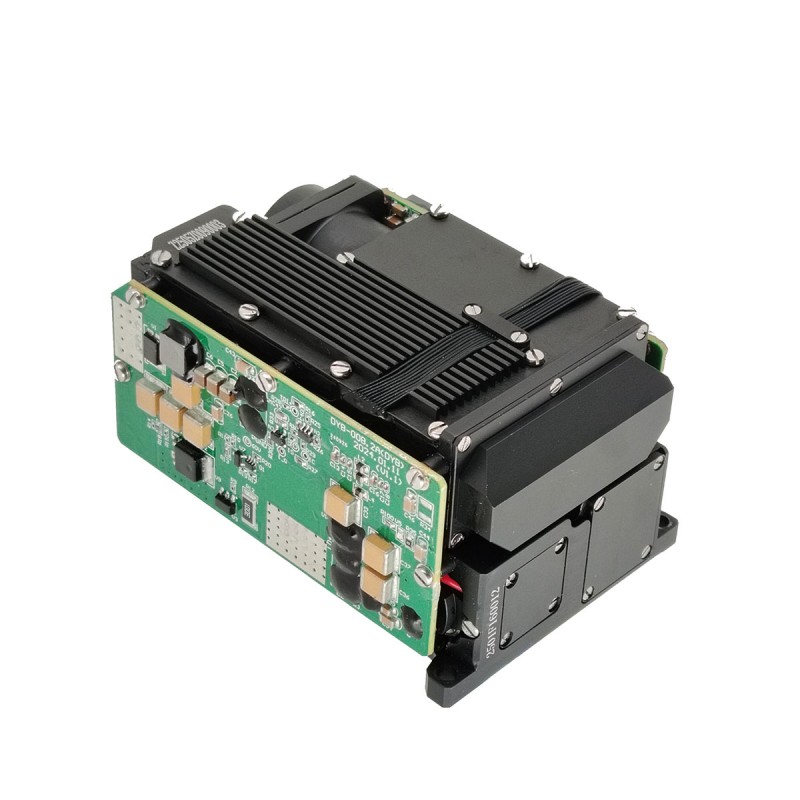

25MJ Military Laser Target Designeur (LTD) WIHT LRF
STA-D25M est un concepteur de cible laser de 25MJ militaire qui joue un rôle crucial dans les systèmes de visée de précision, capable de fournir des conseils précis pour les munitions intelligentes. Grâce à un système optique avancé, il marque la cible avec un faisceau laser, garantissant que les armes guidées par précision peuvent détruire la cible avec une précision et une efficacité extrêmement élevées.
envoyer une demande
Description du produit
Caractéristiques du produit
Léger et miniaturisé
Adaptabilité environnementale: -40 ℃ ~ 60 ℃ Adaptabilité de température large
Adaptabilité environnementale: -40 ℃ ~ 60 ℃ Adaptabilité de température large
Paramètres de l'indicateur de base
1. Fonction
a) Il a la fonction de régler le cycle d'irradiation et peut effectuer une irradiation laser en fonction du cycle de définition.
b) Équipé de fonctions de trémit unique laser et répétées.
c) équipé d'une fonction de télévision multi-cible.
d) Équipé de la fonction de sortie de température pour les composants centraux de la caméra.
E) Équipé d'une fonction de protection de surchauffe pour le dispositif de mesure.
f) Équipé de la fonction de sortie des informations d'état du dispositif d'éclairage.
a) Il a la fonction de régler le cycle d'irradiation et peut effectuer une irradiation laser en fonction du cycle de définition.
b) Équipé de fonctions de trémit unique laser et répétées.
c) équipé d'une fonction de télévision multi-cible.
d) Équipé de la fonction de sortie de température pour les composants centraux de la caméra.
E) Équipé d'une fonction de protection de surchauffe pour le dispositif de mesure.
f) Équipé de la fonction de sortie des informations d'état du dispositif d'éclairage.
Spécifications techniques
| Spécifications de performance | |
| Longueur d'onde laser | 1,064 mm |
| Énergie moyenne de pouls | ≥25 mJ |
| Fluctuation de la capacité d'impulsion | Dans un cycle, une fluctuation d'impulsion adjacente ≤ 8% (statistiques après 2 secondes de sortie de lumière) |
| Angle de dispersion du faisceau laser | ≤0,5 masse |
| Stabilité de l'axe optique au laser | ≤0,05 masse |
| Largeur d'impulsion | ≤ 20ns |
| Temps de préparation de puissance | ≤3s |
| Performance de partage | |
| Fréquence de partage | 1Hz, 5Hz, heure unique |
| Temps de propos continu | 5 minutes (1Hz), 1 min (5Hz) |
| Temps de fonctionnement continu 5Hz 5Hz | 2 minutes |
| Plage minimale | ≤ 100m |
| Capacité de variation typique | ≥2000m |
| Précision de renommée | ± 2m |
| Taux de mesure précis | ≥ 98% |
| Logique de chacun: première et dernière cible | premier et dernière cible |
| Performance d'irradiation | |
| Distance d'irradiation | ≥ 2 km |
| Fréquence d'irradiation | fréquence fondamentale 20Hz |
| Codage | conformément aux exigences du système; Avec la possibilité de personnaliser l'extension de codage |
| Mode de codage | code de fréquence précis |
| Exactitude de codage | ≤ ± 2,5 μs |
| Mode d'irradiation | Un temps d'irradiation ≥20s, recommencer l'irradiation, l'intervalle ≤15s peut être en continu irradié pendant 8 cycles |
| Poids et taille | |
| Poids | ≤450g |
| Taille | ≤67,4 mm × 51 mm × 90 mm |
| Tension d'alimentation | |
| Tension | 19.6V ~ 25,2V |
| Consommation d'énergie | |
| Consommation d'énergie en veille | ≤4W |
| Consommation d'énergie moyenne | ≤50W |
| Consomption de pointe | ≤90W |
| Adaptabilité de l'environnementdl | |
| Température de travail | -40 ℃ ~ 55 ℃ |
| Température de stockage | -55 ℃ ~ 70 ℃ |
Fonction de contrôle
2.1 avec la fonction de télévision laser;
2.2 Fournir une irradiation laser cible;
2.3 Être en mesure de communiquer avec l'ordinateur hôte en fonction des exigences du protocole de communication.
L'imageur laser peut réaliser les fonctions suivantes via l'interface de communication série:
2.3.1 Instruction de variation du laser de réponse et peut être arrêtée à tout moment en fonction de l'instruction d'arrêt;
2.3.2 Les données de distance et les informations sur l'état sont sorties par impulsion lors de la fonctionnalité;
2.3.3 Téléphone avec la fonction de déclenchement de distance;
2.3.4 Démarrer la tolérance continue n'a pas reçu d'instruction d'arrêt 5min (1Hz) / 1min (5Hz) après la gamme automatique de l'arrêt;
2.3.5 Le mode d'irradiation et le codage peuvent être définis;
2.3.6 En réponse à la commande d'irradiation laser, selon le mode, le codage, l'irradiation a été définie et peut arrêter l'irradiation à tout moment selon l'instruction d'arrêt;
2.3.7 Si aucune instruction d'arrêt n'est reçue après le début de l'irradiation, elle s'arrête automatiquement après un cycle d'irradiation;
2.3.8 Lorsque l'irradiation laser, chaque impulsion étend une valeur de distance et les informations d'état;
2.3.9 Informations sur l'auto-vérification et l'auto-vérification de l'auto-vérification et de la sortie;
2.3.10 Répondez pour démarrer l'instruction d'auto-vérification et les informations d'état de sortie;
2.3.11 Capable de signaler le nombre cumulatif d'impulsions laser;
2.3.12 Fonction de tâches de la cible de tête et de terminaison.
2.2 Fournir une irradiation laser cible;
2.3 Être en mesure de communiquer avec l'ordinateur hôte en fonction des exigences du protocole de communication.
L'imageur laser peut réaliser les fonctions suivantes via l'interface de communication série:
2.3.1 Instruction de variation du laser de réponse et peut être arrêtée à tout moment en fonction de l'instruction d'arrêt;
2.3.2 Les données de distance et les informations sur l'état sont sorties par impulsion lors de la fonctionnalité;
2.3.3 Téléphone avec la fonction de déclenchement de distance;
2.3.4 Démarrer la tolérance continue n'a pas reçu d'instruction d'arrêt 5min (1Hz) / 1min (5Hz) après la gamme automatique de l'arrêt;
2.3.5 Le mode d'irradiation et le codage peuvent être définis;
2.3.6 En réponse à la commande d'irradiation laser, selon le mode, le codage, l'irradiation a été définie et peut arrêter l'irradiation à tout moment selon l'instruction d'arrêt;
2.3.7 Si aucune instruction d'arrêt n'est reçue après le début de l'irradiation, elle s'arrête automatiquement après un cycle d'irradiation;
2.3.8 Lorsque l'irradiation laser, chaque impulsion étend une valeur de distance et les informations d'état;
2.3.9 Informations sur l'auto-vérification et l'auto-vérification de l'auto-vérification et de la sortie;
2.3.10 Répondez pour démarrer l'instruction d'auto-vérification et les informations d'état de sortie;
2.3.11 Capable de signaler le nombre cumulatif d'impulsions laser;
2.3.12 Fonction de tâches de la cible de tête et de terminaison.

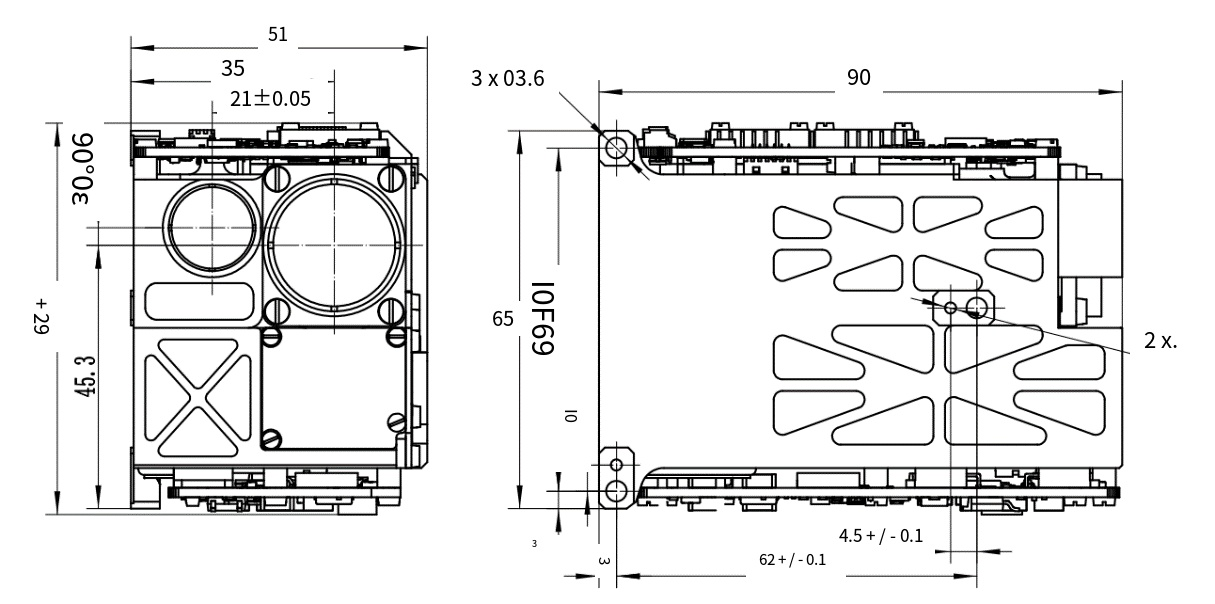

Interface mécanique
