Le module de télémétrie laser miniature STA-D20X utilise un laser à semi-conducteur de 905 nm, qui présente les caractéristiques d'une longue portée, d'une faible consommation d'énergie, d'une petite taille et d'une sécurité oculaire. Il est très approprié pour intégrer de petits modules de véhicules aériens sans pilote, des appareils de vision nocturne portables, des images thermiques et d'autres équipements.
Portée maximale : 2000 m
Précision de la portée : ± 1 m
Fréquence de portée : portée unique, 1 Hz, 2 Hz
Poids: 10g ± 0,5g
Freq=0x89,1Hz pour la télémétrie ; Freq=0xA9,2Hz pour la télémétrie ; Freq=0xB9,5Hz pour la télémétrie ; Freq=0xF9 pour le mode d'étalonnage de l'axe (l'état de l'axe est renvoyé une fois après réception de l'instruction d'étalonnage de l'axe).
| Numéro de série | Nom du projet | STA-D20X |
| 1 | Sécurité oculaire humaine | Oui |
| 2 | Longueur d'onde du laser | 905 nm |
| 3 | Angle de divergence du laser | 1×6 mrads |
| 4 | Champ de vision de réception | ~20mrads |
| 5 | Calibre de l'émetteur | Φ10 × 7,5 mm |
| 6 | Calibre de réception | Φ15 × 10 mm |
| 7 | Plage de portée | 5~2000m |
| 8 | u Débit en bauds : 115 200 bps ; | ±1m |
| 9 | Fréquence de mesure | Télémétrie à un coup, 1 Hz, 2 Hz |
| 10 | Taux de précision | ≥98 % |
| 11 | Taux de fausses alarmes | ≤1% |
| 12 | Interface de données | Taux de précision |
| 13 | Tension d'alimentation | C.C 3 ~ 5 V |
| 14 | Consommation d'énergie | Veille : ≤0,6 W à 3,3 V ; travail : ≤ 1 W à 3,3 V ; |
| 15 | ||
| 16 | Poids | 10 ± 0,5 g |
| 17 | Taille (L × L × H) | ≤26×25×13,5 mm |
| 18 | Température de fonctionnement | -20 ~ + 60 ℃ |
| 19 | Température de stockage | -30 ~ + 60 ℃ |
| 20 | Choc | 1200g, 1ms |
| 21 | Vibration | 5 ~ 50 ~ 5 Hz, 1 octave/min, 2,5 g |
| 22 | Fiabilité | MTBF≥1500h |
| 23 | Heure de démarrage | ≤200 ms ; |
| 24 | Interface électrique | Prise : 0.8WTB-6AB-01Prise : 0.8WTB-6Y-2 |
Les principaux composants du produit télémètre laser sont les suivants :
a) Composants de réception et de transmission ;

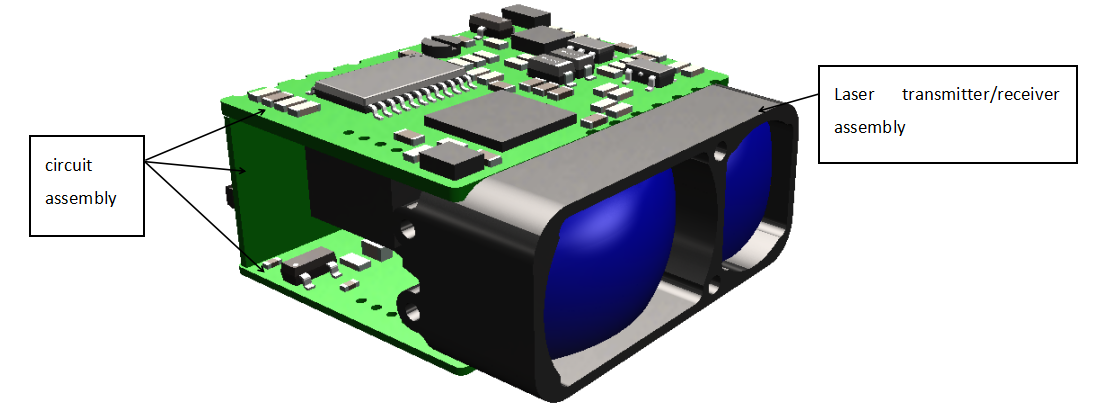

b) Composants du circuit : 26 mm × 25 mm × 13,5 mm (L × L × H), le poids est ≤ 10 g ± 0,5 g et son apparence est illustrée à la Fig.1.

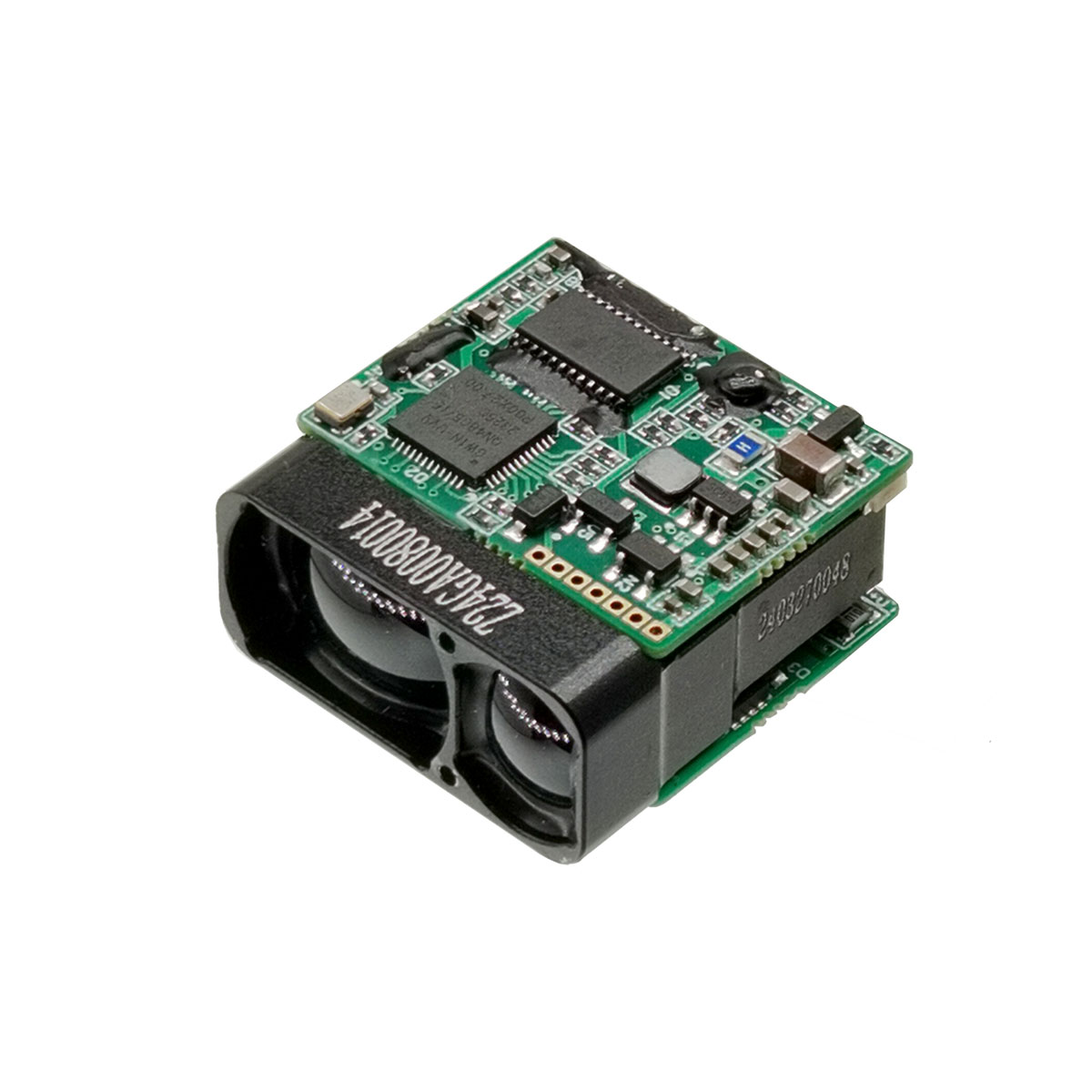

Figure 1 Apparence du produit

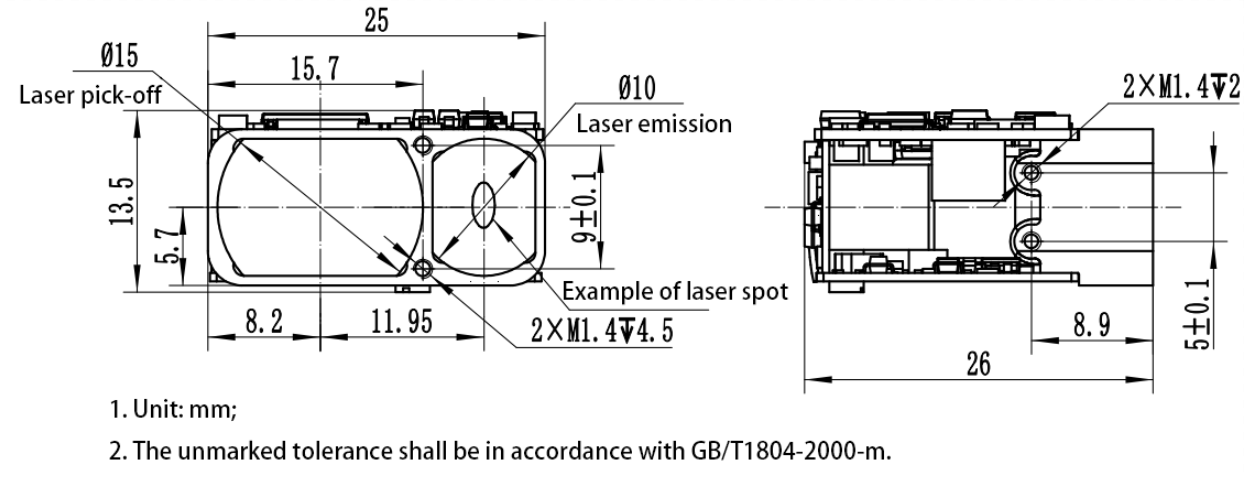

Les dimensions extérieures des interfaces mécaniques et optiques sont illustrées à la figure 2.
Figure 2 Schéma d'interface mécanique et optique
Interface électrique
Les exigences en matière d'interface électrique sont les suivantes :
a) Tension d'alimentation : 3 V ~ 5,5 V (valeur typique 3,3 V ou 5 V) ;
b) Consommation d'énergie en veille : ≤ 0,8 W ;
c) Consommation électrique moyenne : ≤ 1 W ;

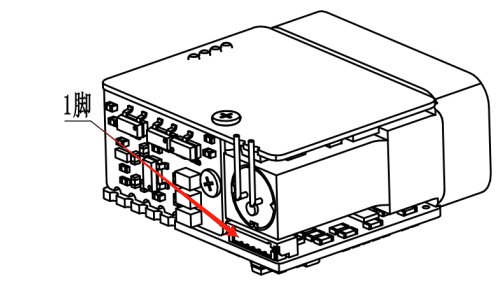

d) L'extrémité supérieure de l'ordinateur réalise des tests de réticulation avec le connecteur 0.8WTB-6AB-01 de l'extrémité de la machine de mesure de distance (Yueqing Huabao) via le connecteur 0.8WTB-6Y-2. Les définitions des broches d'alimentation et du port de communication à l'extrémité du télémètre sont présentées dans le tableau 1, et les positions des broches du connecteur sont présentées dans la figure 3.
Tableau 2 Définition de la broche électrique du produit
| Épingle | Étiquetage | Définition des caractéristiques électriques | Sens du signal |
| 1 | Power-FR | ||
| 2 | TTL_RXD | Port d'entrée de signal | Ordinateur hôte vers télémètre |
| 3 | TTL_TXD | Port de sortie de signaux | Télémètre pour ordinateur hôte |
| 4 | Caroline du Nord | ||
| 5 | Alimentation+ | ||
| 6 | GND |

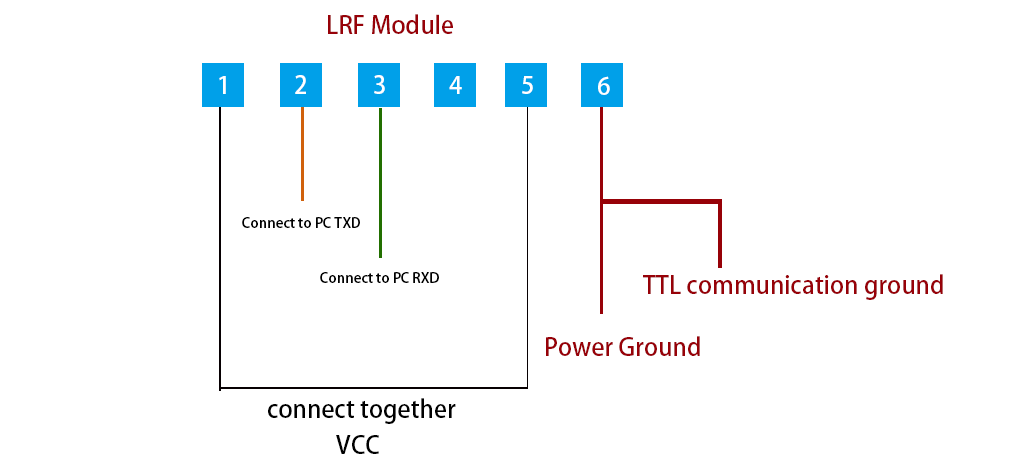

Schéma de connexion électrique
u Débit en bauds : 115 200 bps ;
u Format de transmission à un octet : comprenant 1 bit de démarrage, 8 bits de données, aucune vérification, 1 bit d'arrêt, les données 8 bits sont transmises d'abord en bas puis en haut ;
Remarque : envoyez le code de vérification = octet 3 + octet 4 + octet 5 + octet 6 + octet 7 ;
Code de vérification reçu = octet 1 + octet 2 + octet 3 + octet 4 + octet 5 + octet 6 + octet 7.
Envoyer au module de télémétrie
| octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| description | 0x55 | 0xAA | 0x88 | 0xFF | 0xFF | 0xFF | 0xFF | vérifier le code |
| octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| description | 0x55 | 0xAA | 0x88 | statut | 0xFF | DONNÉES_H | DONNEES_L | vérifier le code |
Statut = 0, une seule mesure échoue ; DONNEES_H=0xFF, DONNEES_L=0xFF ; status=1, une seule mesure réussit ; DATA_H=octet de poids fort du résultat de la mesure ; DATA_L=octet de poids faible du résultat de la mesure.
Remarque : envoyez le code de vérification = octet 3 + octet 4 + octet 5 + octet 6 + octet 7 ;
Code de vérification reçu = octet 1 + octet 2 + octet 3 + octet 4 + octet 5 + octet 6 + octet 7.
Envoyer au module de télémétrie
| octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| description | 0x55 | 0xAA | Fréquence | 0xFF | 0xFF | 0xFF | 0xFF | vérifier le code |
| octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| description | 0x55 | 0xAA | Fréquence | statut | 0xFF | DONNÉES_H | DONNEES_L | vérifier le code |
Statut=0, la mesure continue échoue ; DONNEES_H=0xFF, DONNEES_L=0xFF ; status=1, la mesure continue réussit ; DATA_H=octet de poids fort du résultat de la mesure ; DATA_L=octet de poids faible du résultat de la mesure.
Freq=0x89,1Hz pour la télémétrie ; Freq=0xA9,2Hz pour la télémétrie ; Freq=0xB9,5Hz pour la télémétrie ; Freq=0xF9 pour le mode d'étalonnage de l'axe (l'état de l'axe est renvoyé une fois après réception de l'instruction d'étalonnage de l'axe).
Envoyer au module de télémétrie :
| octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| description | 0x55 | 0xAA | 0x8E | 0xFF | 0xFF | 0xFF | 0xFF | vérifier le code |
Le module de télémétrie renvoie :
| octet | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| description | 0x55 | 0xAA | 0x8E | statut | 0xFF | 0xFF | 0xFF | vérifier le code |
Statut = 0, la mesure continue n'a pas pu être fermée ; status=1, la mesure continue a réussi à être fermée.
Remarque : Les données sont renvoyées au format hexadécimal et tous les résultats des données seront générés en multipliant les données réelles par 10 ;
Exemple : dist=2000,3m, les données de sortie sont 20003, qui sont converties en hexadécimal sous la forme 4E23, c'est-à-dire Data1=0x4E et Data2=0x23.
