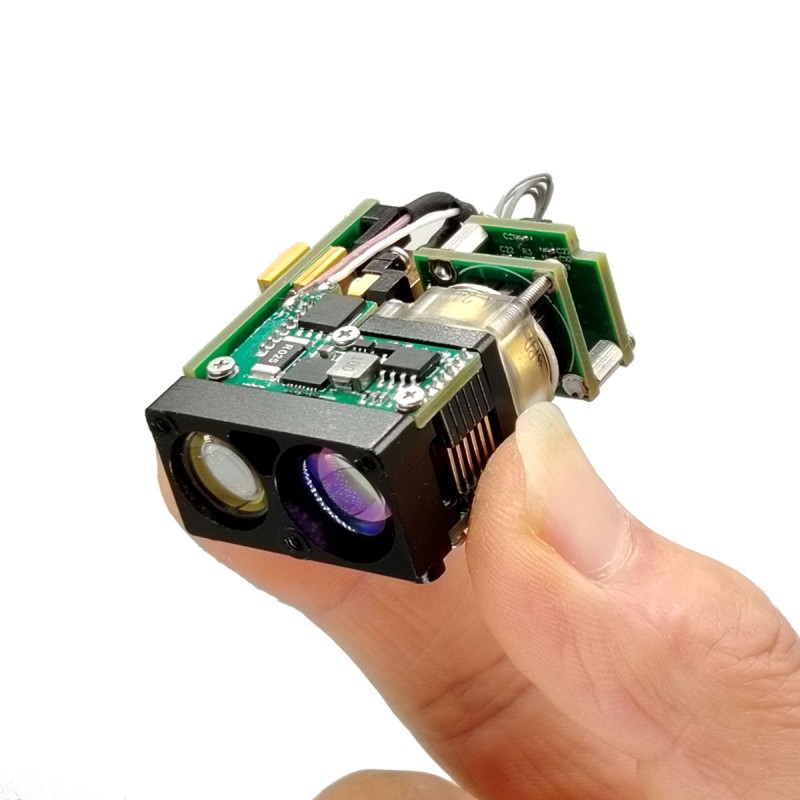

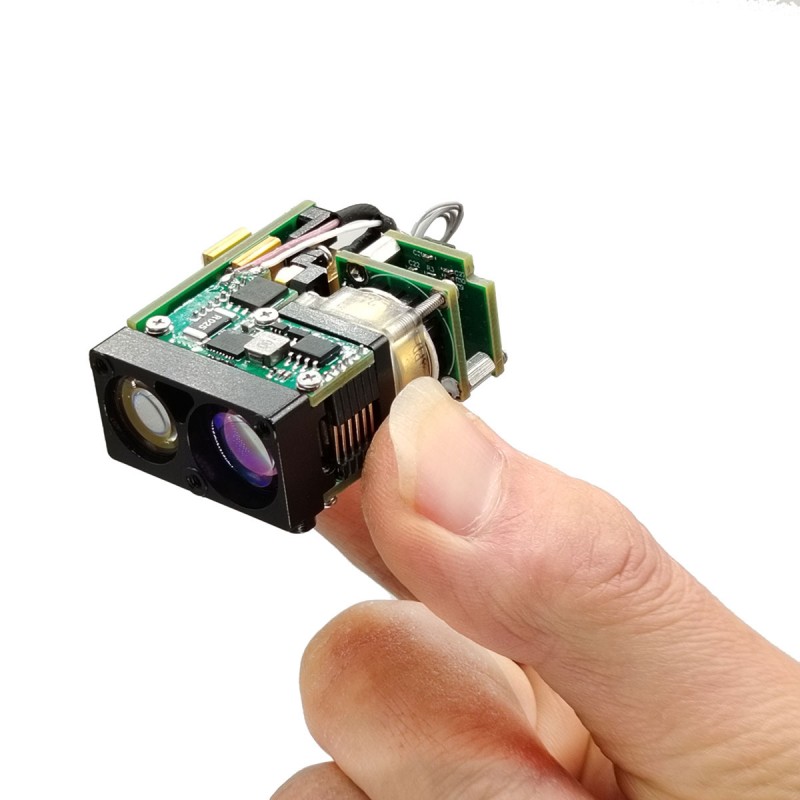

Module de télémètre laser de 3 km

STA-B30X est un module de mesure de distance laser à l'œil humain, qui peut détecter la distance cible et transmettre la distance mesurée à l'ordinateur supérieur par communication série. Visibilité ≥ 12 km, réflectivité cible ≥ 0,3, humidité ≤ 80%, le véhicule (cible de 2,3 m × 2,3 m) de distance ≥ 3 km.

envoyer une demande

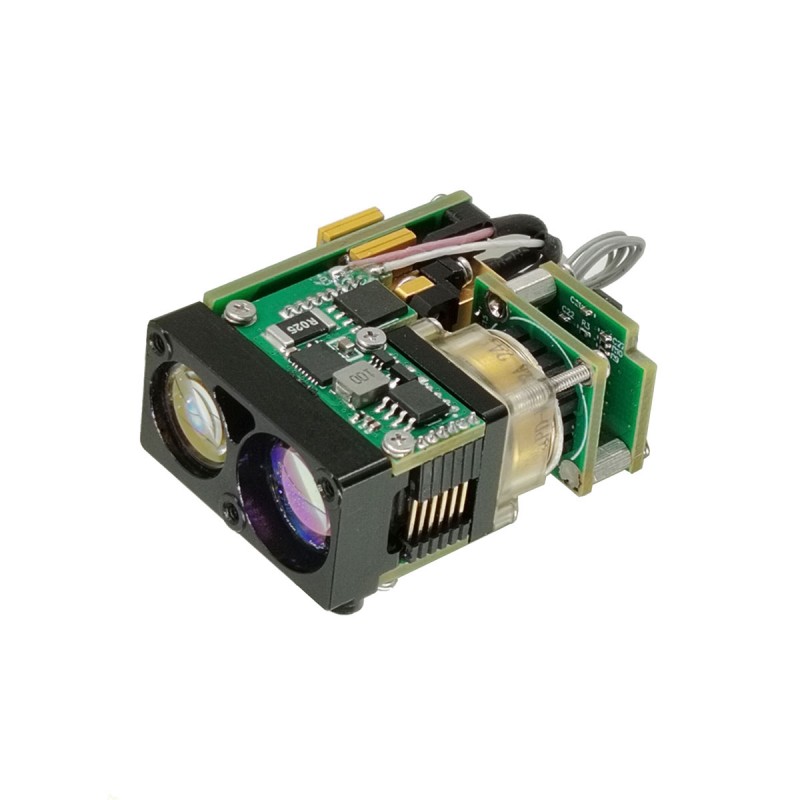

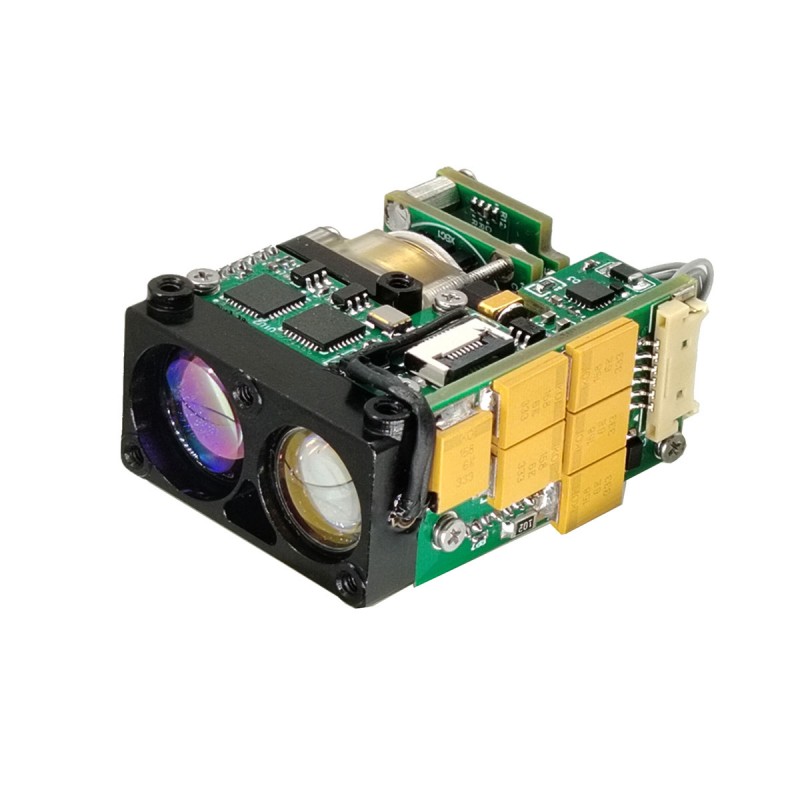

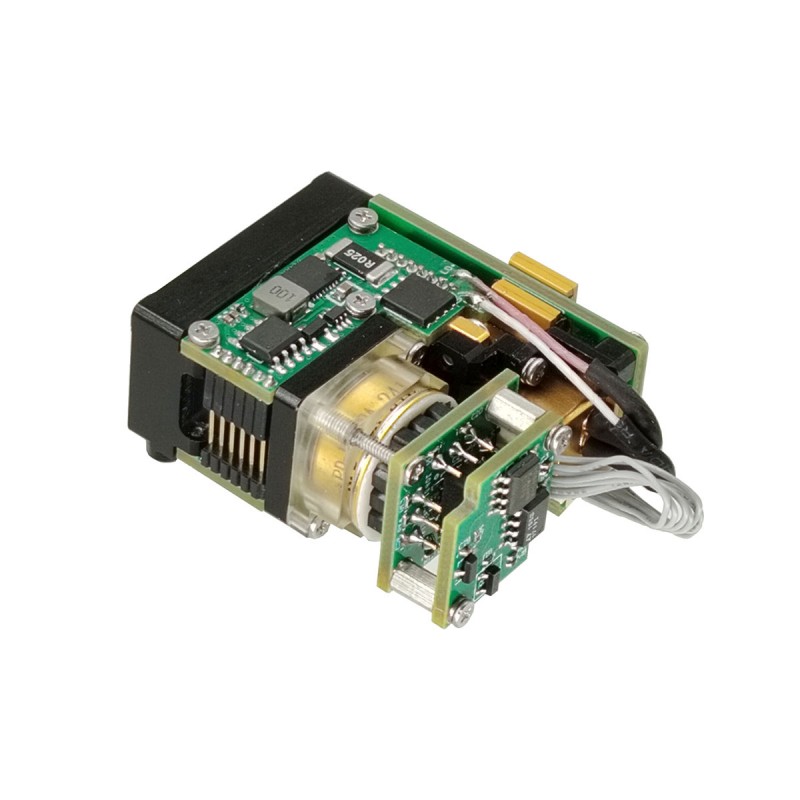

Description du produit

Fonctions principales

(1) Télédium unique et continu;
(2) répondre aux commandes de tâches laser et peut arrêter à tout moment selon la commande stop;
(3) les données de distance de sortie et les informations d'état une fois par impulsion pendant la mesure de la distance;
(4) il peut signaler le nombre cumulatif d'impulsions laser transmises (pas de perte de puissance);
(5) sélection de distance, indication cible avant et arrière;
(6) Fonction d'auto-test.

Index des performances du produit

Article	Paramètre technique	Instruction
Modèle	STA-B30X
Longueur d'onde de travail	1535 ± 5 nm
Sécurité oculaire	Classe 1 (IEC 60825-1)
Réception de l'ouverture	Φ13 mm
Ouverture d'émission	Φ13 mm
Capacité de partage	15-5000m
Gamme de gamme	≥5000m	Grands cibles de construction, réflectivité: 0,6, visibilité de l'observateur 20 km
	≥3000m	Cible de l'OTAN
	≥2000m	Cible humaine
	≥600m	Cible d'UAV
Mini-plage	15m
Détection multi-cible	Jusqu'à 3 cibles
Précision de renommée	± 1M	3D
Fréquence de partage	1 ~ 10Hz réglable
Taux de précision	≥98%
Taux de fausse alarme	1%
Angle de divergence	≤0,6 masse
Interface de communication	TTL	L'interface RS422 / RS232 peut être personnalisée
Tension	DC5 ~ 16V
Consommation d'énergie	≤1,2W (@ 1Hz)	Pouvoir de travail
Consommation d'énergie	≤5W	Puissance de pointe
Stabilité de l'axe optique au laser	≤0,05 masse
Erreur parallèle	≤0,3 masse	Erreur de parallélisme de l'axe optique à la référence de montage
Choc mécanique	75g, 1 ms
Température de travail	-40 ℃～ + 70 ℃
Température de stockage	-55 ℃～ + 75 ℃
Fiabilité	Mtbf ≥ 1500h
Taille	≤43 × 31 × 16 mm
Poids	≤44g
Fonction principale		Premier et dernier tarif cible, allant multi-cible, sélectivité à distance

Notes:

1) Taille cible de l'OTAN 2,3 m × 2,3 m; Taille cible humaine 0,5 m × 1,7 m; Taille de la cible UAV 0,2 m × 0,3 m; Réflectivité 30%, humidité ≤ 80%, visibilité de l'observateur ≥ 12 km

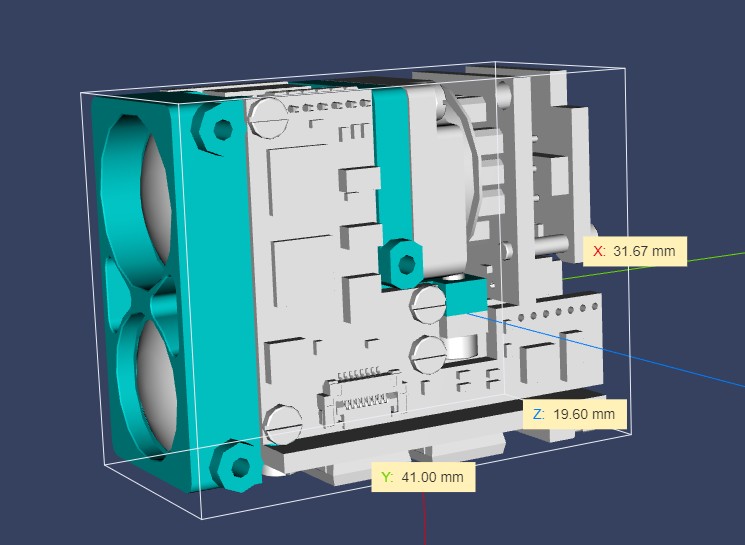

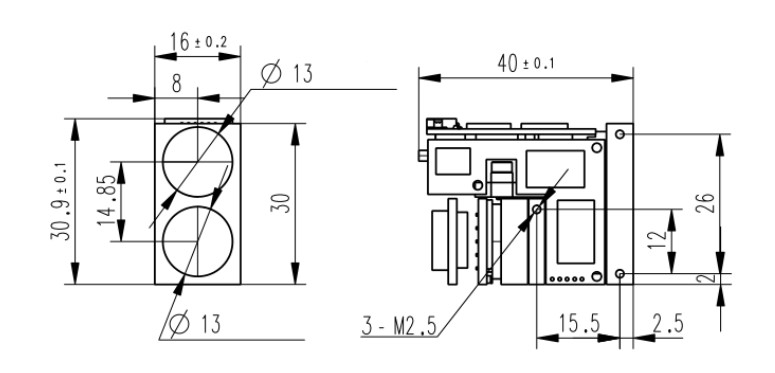

Interface d'installation de structure

Exigences d'interface électrique

Interface de communication: UART (TTL_3.3 V), 115200 bps, 1 bit de début, 8 bits de données, 1 arrêt non, pas de parité;

Tableau 1 Définition de base

Épingle	Définition	Couleur de ligne	Notes
1	Alimentation +	Rouge	4.5-16v
2	Alimentation électrique -	Noir	GND
3	Power_on	Blanc	Power on Control TTL_3.3V Niveau, module sur (> 2,7 V), module OFF (<0,3V)
4	Uart_tx	Jaune	Expéditeur de port série
5	Uart_rx	Vert	Récepteur de port série
6	GND	Noir	Terrain de port série
