Module Finder de la gamme de 3 km

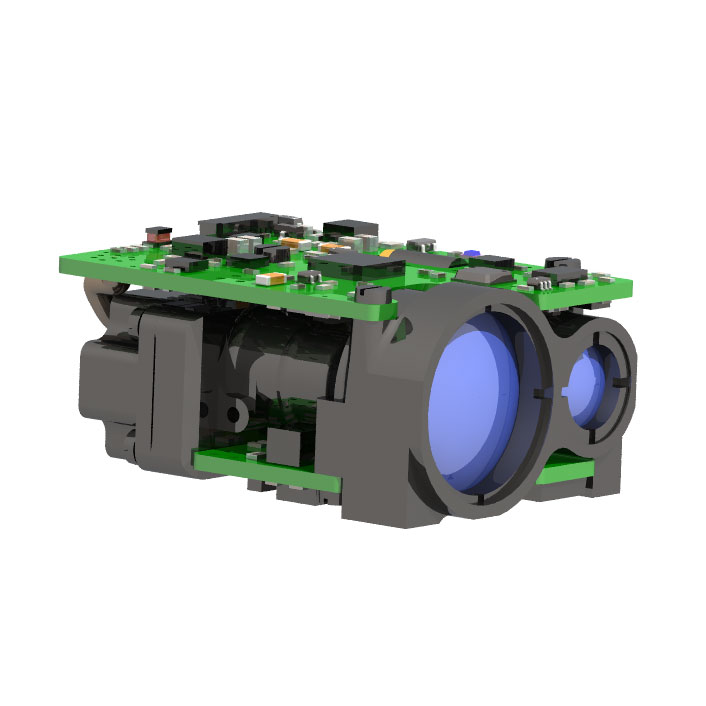

Le module STA-D0306X 3 km de gamme de gamme adopte le module laser en verre Erbium de 1535 nm de manière indépendante développé indépendamment par la Jioptique, qui a les caractéristiques d'une faible consommation d'énergie, de petite taille, de haute précision et de sécurité oculaire.

envoyer une demande

Description du produit

Plage de mesure maximale: 3000 m (véhicule 2,3x2,3 m) 6000 m (grande cible typique)
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤ 58g

Caractéristiques du module de recherche de plage de 3 km

1. Adoptant un laser en verre Erbium de 1535 nm auto-développé, une conception structurelle intégrée et une méthode d'installation de scellement multipoint sur la face avant, une forte capacité anti-alignation, une durabilité élevée, une longue durée de travail et une sécurité oculaire;
2. Petit champ de vision, technologie de conception optique de réception non thermique, avec une bonne capacité de suppression du bruit d'éclairage et des performances de température larges.
3.

Index de performance du module de recherche de plage de 3 km

Article Indice
Modèle STA-D0306X
Longueur d'onde de fonctionnement 1535 nm ± 10 nm
Gamme de gamme 15-6000m
Capacité de partage 6000m Grande cible typique, visibilité ≥ 16 km
3000m Visibilité ≥ 8 km, cible avec une réflectivité 0,3 pour les véhicules de 2,3 m × 2,3 m
Interface de communication RS422 / TTL
Humidité ≤ 60%
Précision de renommée ± 1M
Taux de précision ≥98%
Angle de divergence ≤0,5 masse
Fréquence de partage 1 heure, 1Hz, 5Hz, 10Hz
Taille ≤50 mm × 36,5 mm × 24 mm
Tension 4.8 V ~ 8,5 V / 10V ~ 14V (2 OPTIONS 1)
Consommation d'énergie de travail Consommation d'énergie moyenne: ≤ 2W
Consommation d'énergie en veille ≤0,5 W
Température de travail -40 ℃~ + 60 ℃
Température de stockage -55 ℃~ + 70 ℃
Poids ≤58g

Interface d'installation de structure



Fonction du module de recherche de plage de 3 km

● Fonction de télévision laser;
● Fonction de collecte de puissance sur la puissance et de température;
● Fonction de déclenchement de distance;
● Fonction de choix de première et dernière cible;
● Fonction d'auto-vérification;

Interface électrique

Le test de liaison croisée entre l'extrémité de l'ordinateur supérieur et le connecteur DF52-10P-0.8C de l'extrémité du télémètre est réalisé via le connecteur DF52-10S-0.8H. La définition de la broche du port d'alimentation et de communication de l'extrémité du télémètre est indiquée dans le tableau suivant (réception et envoi par rapport au télémètre), et la position de la connexion de connecteur PIN 1 est indiquée sur la figure ci-dessous.

Définition de la broche de l'alimentation et du port de communication à l'extrémité du télémètre

Épingle Étiquette Définition des caractéristiques électriques Notes
P-1 Vin + Pôle positif de l'alimentation d'entrée Alimentation LRF
P-2 Vin- Pôle négatif de puissance d'entrée
P-3 Com Pôle négatif de puissance d'entrée
P-4 Com
P-5 Rs422_txd + Port de sortie du signal Range Finder à l'ordinateur supérieur
P-6 Rs422_txd-
P-7 Rs422_txd- Port d'entrée de signalisation Ordinateur supérieur à la gamme
P-8 Rs422_txd +
P-9 Ttl_rxd Port d'entrée de signalisation 3.3V TTL
P-10 Ttl_txd Port de sortie du signal

Position de la broche 1 du connecteur
