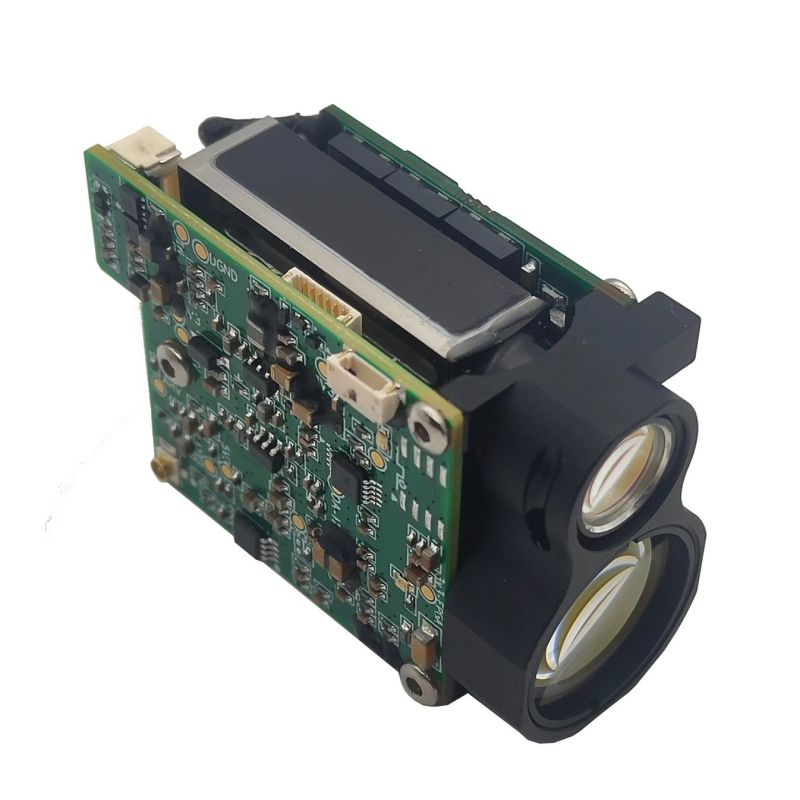

Module de télémètre 3 km

Ce module de télémètre de 3 km utilise un laser en verre Erbium 1535 nm comme source de lumière, avec les caractéristiques de petit volume, d'intégration élevée, de poids léger, de distance de mesure, de capacité de perçage de brouillard, etc., peut être utilisée dans un environnement sévère, adapté à un équipement portable mobile, à UAV, à VGA et à d'autres intégations de systèmes.

envoyer une demande

Description du produit

En tant que fabricant professionnel, nous aimerions vous fournir un module de télémètre de 3 km. Et nous vous proposerons le service après-vente et la livraison en temps opportun.

paramètre de performance

Nombre	Nom du projet	Indice de performance
1	Niveau de sécurité oculaire humaine	Classe 1 / 1m
2	Longueur des vagues laser	1535 ± 5 nm
3	Angle de divergence laser	0,6 mrad
4	Recevoir un calibre	Φ16,5 mm
5	Recevoir des angles de champ de vue	~ 4,9 mrad / 0,3 °
6	Plage maximale	Cible typique	7000m
	Mesure de la gamme (30% de réflectivité, visibilité de 8 km)	bâtiment	≥4000m ；
		Véhicule (2,3 × 2,3 m)	≥3000m ；
		Personne (1,7 × 0,5 m)	≥2000m ；
		UV (0,3 × 0,2 m) 1	≥1000m ；
7	Plage minimale	20m
8	précision de renommée	± 1M
9	fréquence de mesure	1 ~ 10hz
10	Résolution de gamme	≤20m
11	résolution angulaire	≤1mil
12	Taux de précision	≥98%
13	Taux de fausse alarme	≤1%
14	Détection multi-cible	3 (nombre maximum)
15	interface de données	UART （TTL_3.3V）
16	tension de service	DC 4,5 ~ 16 po
17	Consommation d'énergie en veille	≤1MW
18	Consommation d'énergie moyenne	≤2.5w@10hz
19	Consomption de pointe	≤7W @ 12v
20	poids	32 ± 1g
21	Dimensions (LWH)	48 × 30,5 × 21 mm
22	température de travail	-40 ~ +70 ℃
23	température de stockage	-55 ~ +75 ℃
24	fouetter	1600g ， 1 ms
25	vibrer	5 ~ 50 ~ 5Hz, 1 x plage de fréquence / min, 2,5 g
26	Robinet de température	+ 70 ℃、 -50 ℃
27	fiabilité	Mtbf ≥ 1500h
28	fonction	Premier et dernier cible / plusieurs cibles allant / pass de distance / Contrôle de puissance externe / numéro cumulatif laser
29	temps de réponse	≤ 950 ms ；

5 interface utilisateur

5.1 Interface électrique
Interface électrique utilisateur: UART (TTL_3.3V)
Modèle de connecteur: Connecteur Changjiang: A1257WR-S-6P, la définition spécifique est indiquée dans le tableau suivant:

épingle	définition	expliquer
1	Le pouvoir est	Alimentation, 4,5 ~ 16v
2	Pouvoir négatif	Alimentation, sol
3	Power_on	Commutateur d'alimentation du module, niveau TTL_3.3V; Module ouvert (> 2,7 V) et module fermé (<0,3V);
4	Uart_tx	Émetteur de port série, niveau TTL_3.3V
5	Uart_rx	Port de série End Receiving End, avec un niveau TTL_3.3V
6	GND	Chaîne

5.2 Dimensions globales
STA0307 La dimension extérieure du module allant et l'interface d'installation de l'utilisateur sont illustrées dans la figure ci-dessous.
