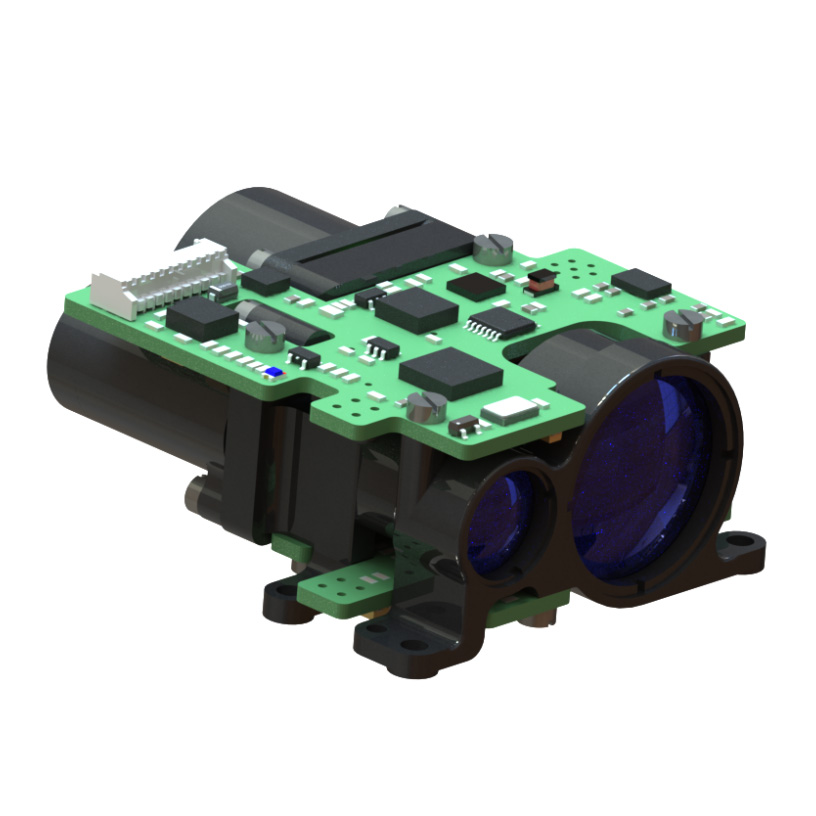

Module Finder de 4000m Range
Le module STA-DY0407X 4000m Range Finder adopte le module laser en verre Erbium de 1535 Nm de manière indépendante développé indépendamment par la Jioptique, qui a les caractéristiques de faible consommation d'énergie, petite taille, haute précision et sécurité oculaire.
Modèle:STA-DY0407X
envoyer une demande
Description du produit
Le STA-DY0407X adopte le module laser en verre Erbium de 1535 nm de manière indépendante développée indépendamment par Jioptics, qui a les caractéristiques de faible consommation d'énergie, petite taille, haute précision et sécurité oculaire.
Plage de mesure maximale: 4000m (2,3x4,6 m de véhicule) 7000 m (mur blanc)
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤ 75g
Plage de mesure maximale: 4000m (2,3x4,6 m de véhicule) 7000 m (mur blanc)
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤ 75g
Caractéristiques du produit
1. Conception de configuration intégrée et facture frontale Installation de scellage multi-points, forte capacité anti-démesse, durabilité élevée, longue durée de vie, sécurité oculaire;
2. Utilisation de la technologie de conception optique de réception non thermique, avec une bonne capacité de suppression du bruit optique, des performances de distance à distance et des performances optiques à haute et basse température;
3.
2. Utilisation de la technologie de conception optique de réception non thermique, avec une bonne capacité de suppression du bruit optique, des performances de distance à distance et des performances optiques à haute et basse température;
3.
Index des performances du produit
| Article | Indice | |
| Modèle | Sta-dy0407x | |
| Longueur d'onde de fonctionnement | 1535 nm ± 10 nm | |
| Gamme de gamme | 50-7000m | |
| Capacité de partage | 7000m | Grande cible, visibilité ≥ 16 km |
| 4000m | Visibilité ≥ 8 km, cible avec une réflectivité 0,3 pour 2,3 m × 4,6 m | |
| Humidité | ≤ 60% | |
| Précision de renommée | ± 1M | |
| Taux de précision | ≥98% | |
| Angle de divergence | ≤0,5 masse | |
| Fréquence de partage | Une fois, 1Hz, 5hz | |
| Taille | ≤57 mm × 50 mm × 30 mm | |
| Tension | 10v ～ 14V | |
| Consommation d'énergie de travail | Consommation d'énergie moyenne: ≤ 3W | |
| Consommation d'énergie en veille | ≤1w | |
| Température de travail | -40 ℃～ + 60 ℃ | |
| Température de stockage | -50 ℃～ + 70 ℃ | |
| Poids | ≤75 g | |
Interface d'installation de structure
Pilarie des modules de recherche de gamme 4000m Highlights
● Léger avec seulement 130 g
● Mesure puissante jusqu'à 10 km
● résiste aux chocs d'armes les plus durs jusqu'à 1600g
● Consommation d'énergie extrêmement faible
● Précision de mesure élevée de 1 m
● Plat de température opérationnelle large de –40 ° C à + 65 ° C
● Mesure puissante jusqu'à 10 km
● résiste aux chocs d'armes les plus durs jusqu'à 1600g
● Consommation d'énergie extrêmement faible
● Précision de mesure élevée de 1 m
● Plat de température opérationnelle large de –40 ° C à + 65 ° C
Applications
● Dispositifs montés sur l'arme
● Dispositifs portables
● Systèmes d'observation et de surveillance
● Suites de capteurs pour UAV et UGV
● Dispositifs portables
● Systèmes d'observation et de surveillance
● Suites de capteurs pour UAV et UGV
Index des performances du produit
| PERFORMANCE | |
| Plage maximale | 10000m |
| Performances de portée sur la cible de remplissage de faisceau Réflectivité: 60%, visibilité de l'observateur 25 km |
8000m |
| Performances de plage sur une taille cible de 2,3 × 2,3 m Réflectivité: 30%, visibilité de l'observateur 25 km |
7000m |
| Performances de plage sur la taille cible de 1 × 1 m Réflectivité: 10%, visibilité de l'observateur 25 km |
6000m |
| Plage minimale | 20m |
| Précision | ± 1M |
| Taux de répétition | 1-10Hz |
| Détection de cible multiple | 3 cibles |
| Longueur d'onde | 1535 nm |
| Divergence | 0,5 masse |
| Sécurité oculaire par CEI 60825-1 | Classe laser 1 |
| Caractéristiques environnementales | |
| Plage de température de fonctionnement | -40 ℃ ~ + 65 ℃ |
| Plage de températures de stockage | -50 ℃ ~ + 75 ℃ |
| Choc (demi-sinus) à 0,6 ms dans la direction x-, y et z | 1000g |
| Caractéristiques physiques | |
| Poids | ≤130g |
| Dimensions (longueur / largeur / hauteur) | ≤87 mm * 58 mm * 43 mm |
| Interfaces | |
| Interface de communication | UART (3,3 V LVCMOS Niveaux) RS422 |
| Alimentation électrique | 4.5V ~ 12V |
Dimensions
