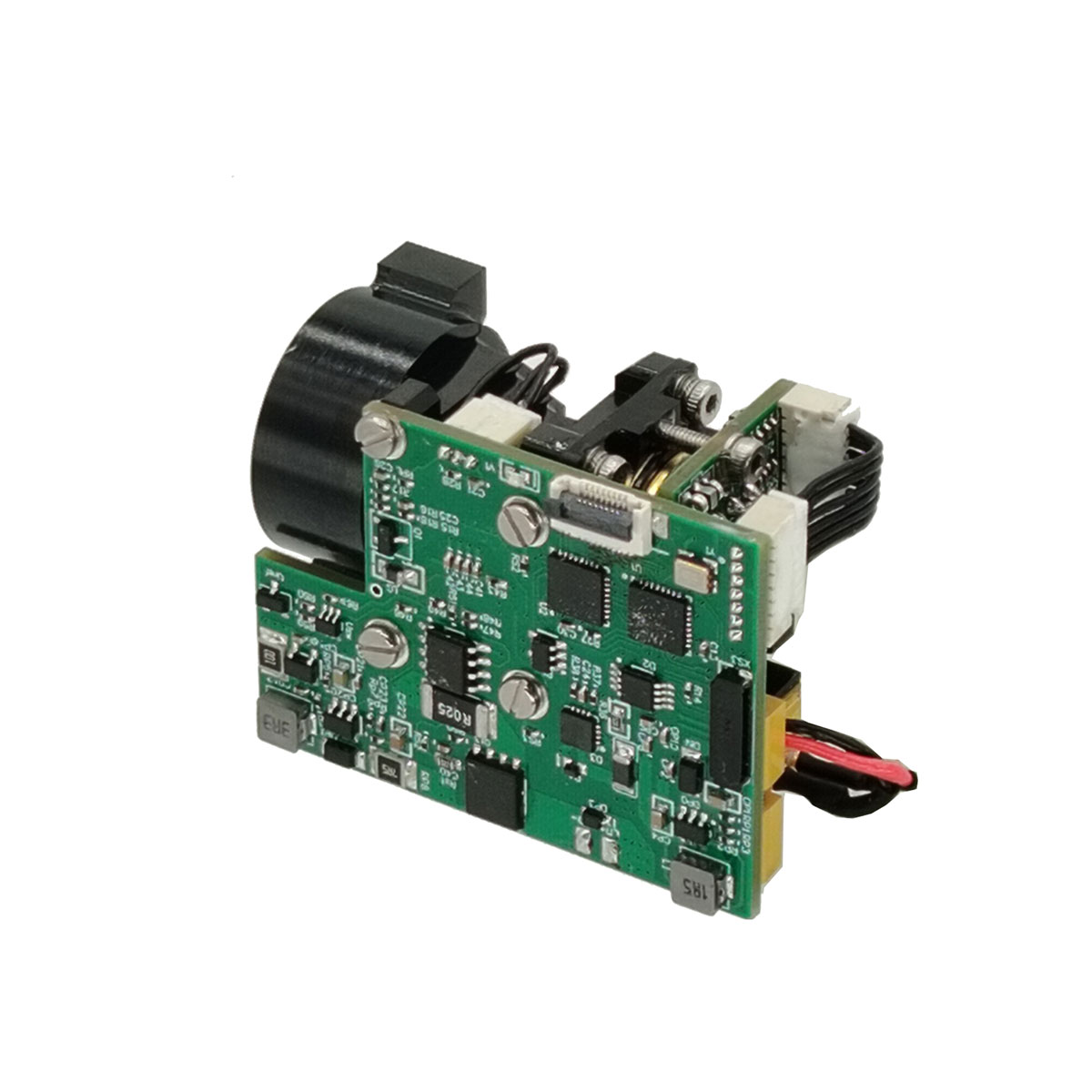

Module de télémètre laser 4 km pour la pod UAV
STA-H0407X 4 km Module de téléfacture laser pour la pod UAV adopte le composant laser en verre erbium de 1535 nm, qui a les caractéristiques de la consommation de puissance à longue portée, de petite taille et de la sécurité oculaire humaine.
Modèle:STA-H0407X
envoyer une demande
Description du produit
Performances de plage: 4000m (2,3x2,3 m cibles), 7000m (plage maximale)
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤ 57g
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤ 57g
Module de télémètre laser 4 km pour les fonctionnalités techniques de la pod UAV
1. Conception de configuration intégrée et facture frontale Installation de scellage multi-points, forte capacité anti-démesse, durabilité élevée, longue durée de vie, sécurité oculaire;
2. Utilisation de la technologie de conception optique de réception non thermique, avec une bonne capacité de suppression du bruit optique, des performances de distance à distance et des performances optiques à haute et basse température;
3.
2. Utilisation de la technologie de conception optique de réception non thermique, avec une bonne capacité de suppression du bruit optique, des performances de distance à distance et des performances optiques à haute et basse température;
3.
Index des performances du produit
| Article | Indice | |
| Modèle | STA-H0407X | |
| Longueur d'onde de fonctionnement | 1535 nm ± 10 nm | |
| Gamme de gamme | 20-7000m | |
| Performance de gamme | 7000m | Plage maximale |
| 5500m | Grande cible, réflectivité: 60%, visibilité de l'observateur 15 km | |
| 4000m | 2,3 × 2,3 m Taille cible, réflectivité: 30%, visibilité de l'observateur 10 km | |
| 1800m | Taille cible 1 × 1 m, réflectivité: 10%, visibilité de l'observateur 10 km | |
| Interface de communication | RS422 / TTL (personnalisable) | |
| Humidité | ≤ 60% | |
| Précision de renommée | ± 1M | |
| Taux de précision | ≥98% | |
| Angle de divergence | ≤0,5 masse | |
| Fréquence de partage | 1 ~ 10hz | |
| Taille | ≤48,5 mm × 36 mm × 26 mm | |
| Tension | 5V | |
| Consommation d'énergie | Consommation d'énergie en veille ≤1w. Consommation électrique nominale ≤1,6W. Consommation de puissance de pointe ≤4W |
|
| Température de travail | -40 ℃～ + 70 ℃ | |
| Température de stockage | -50 ℃～ + 75 ℃ | |
| Poids | ≤57g | |
Applications pour le module de télémètre STA-H0407X
Imagerie thermique, vision nocturne et autres appareils mobiles portables
Systèmes d'observation des frontières et de surveillance
Kits de capteurs pour les gousses d'UAV et UGV
Systèmes d'observation des frontières et de surveillance
Kits de capteurs pour les gousses d'UAV et UGV
Mode de télévision et temps de télévision
a) Temps de tâtonnement continu maximum unique: ≥35min;
b) Le temps d'intervalle maximal pour la mesure de la distance continue à nouveau: ≤15S.
Stabilité de l'axe optique laser ≤ 0,1 mrad (plage de température complète);
Non parallélisme de l'axe optique laser à la référence d'installation ≤0,25 mrad;
b) Le temps d'intervalle maximal pour la mesure de la distance continue à nouveau: ≤15S.
Stabilité de l'axe optique laser ≤ 0,1 mrad (plage de température complète);
Non parallélisme de l'axe optique laser à la référence d'installation ≤0,25 mrad;
Interface d'installation de structure
Interface électrique
Interface de communication RS422 / TTL Communication;
Taux en bauds: 115200;
Bits de données: 8;
Bit de démarrage: 1;
Bit d'arrêt: 1;
Bit de parité: aucun;
b) connecteur externe;
Le côté de l'ordinateur supérieur réalise le test de réticulation avec le connecteur DF52-10S-0.8 du côté téléfacteur via le connecteur DF52-10P-0.8C.
Taux en bauds: 115200;
Bits de données: 8;
Bit de démarrage: 1;
Bit d'arrêt: 1;
Bit de parité: aucun;
b) connecteur externe;
Le côté de l'ordinateur supérieur réalise le test de réticulation avec le connecteur DF52-10S-0.8 du côté téléfacteur via le connecteur DF52-10P-0.8C.
Tableau 1 PIN DÉFINITIONS
| Épingle | Grade | Définition des caractéristiques électriques | Remarques |
| P-1 | Vin + | Puissance d'entrée positive | Alimentation électrique |
| P-2 | Vtn + | ||
| P-3 | Com | Power d'entrée négatif | |
| P-4 | Com | ||
| P-5 | Rs422_txd + | Port de sortie du signal | Du télémètre à l'ordinateur hôte |
| P-6 | Rs422_txd- | ||
| P-7 | Rs422_rxd- | Port d'entrée de signalisation | De l'ordinateur hôte au télémètre |
| P-8 | Rs422_rxd + | ||
| P-9 | Juge | Terrain de communication |
|
| P-10 | Coulant | Port d'horloge |
