Module de recherche de gamme de 4 km

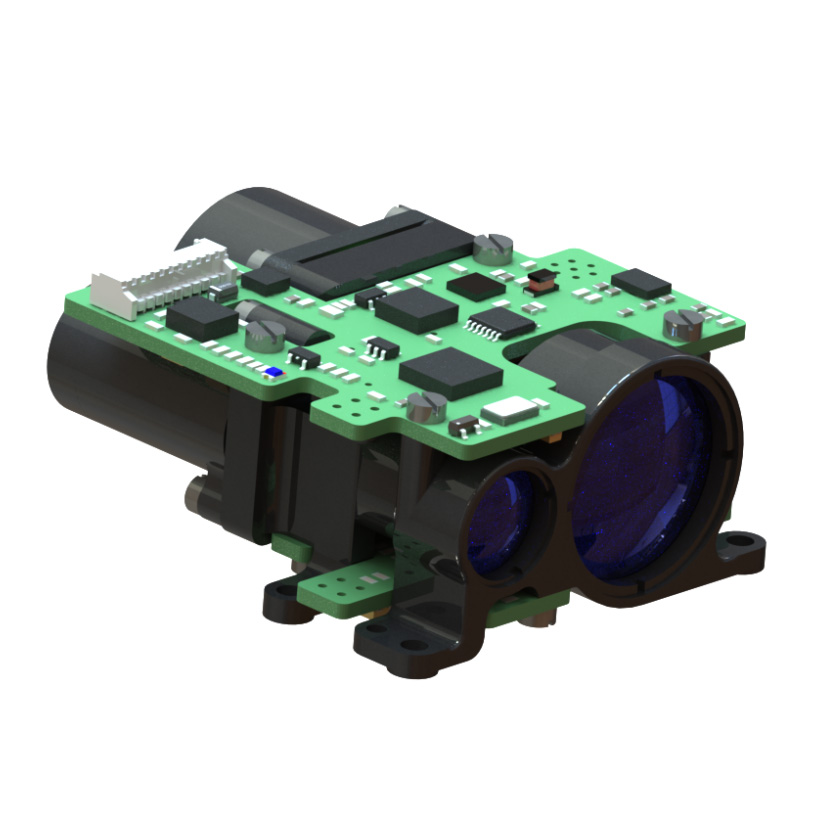

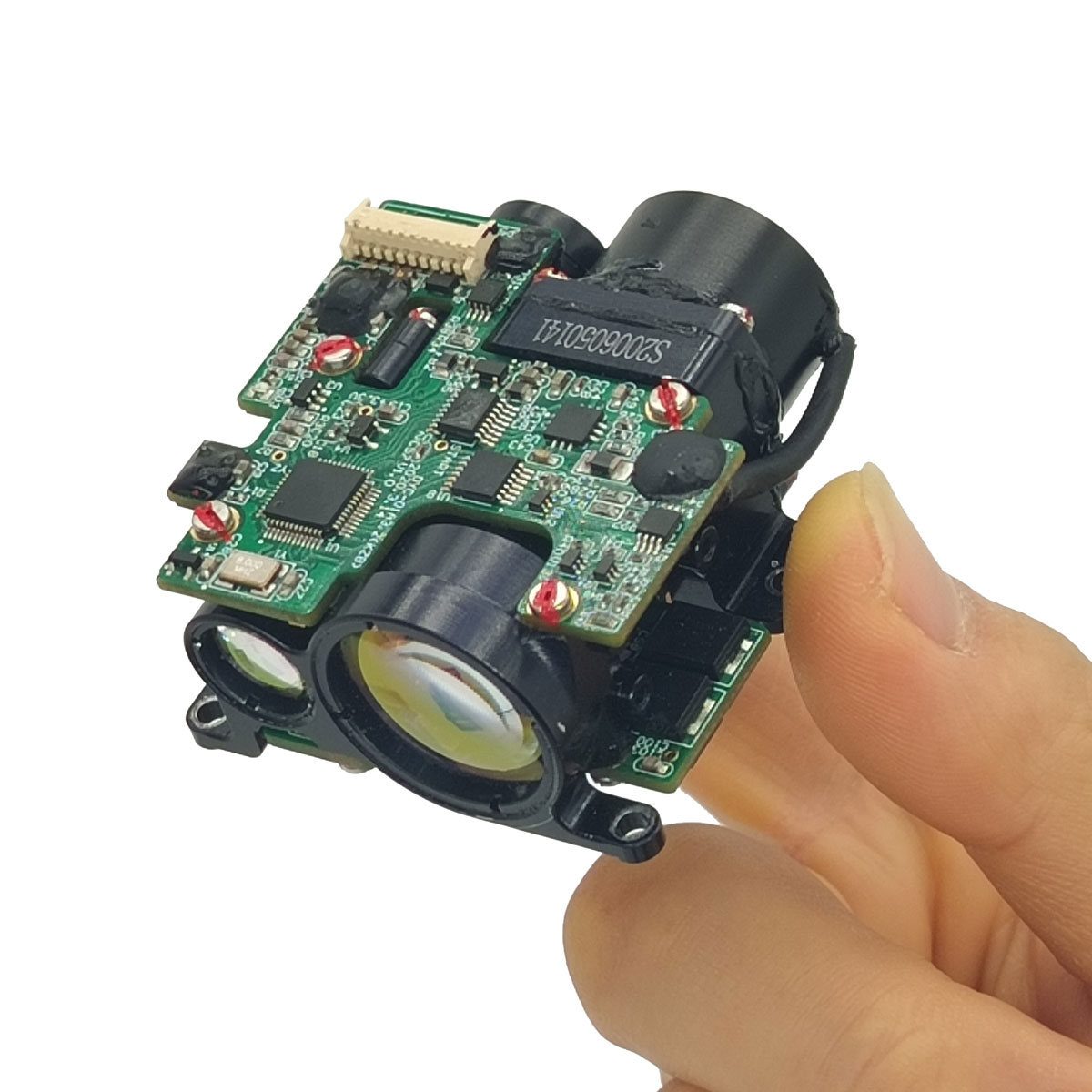

Le module STA0407X 4 km de recherche de gamme adopte le module laser en verre Erbium de 1535 nm de manière indépendante développé indépendamment par la Jioptique, qui a les caractéristiques d'une faible consommation d'énergie, de petite taille, de haute précision et de sécurité oculaire.

envoyer une demande

Description du produit

Plage de mesure maximale: 4000m (2,3x2,3 m de véhicule) 7000 m (mur blanc)
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤ 75g

Caractéristiques du module de recherche de gamme de 4 km

1. Conception de configuration intégrée et facture frontale Installation de scellage multi-points, forte capacité anti-démesse, durabilité élevée, longue durée de vie, sécurité oculaire;
2. Utilisation de la technologie de conception optique de réception non thermique, avec une bonne capacité de suppression du bruit optique, des performances de distance à distance et des performances optiques à haute et basse température;
3.

Index des performances du produit pour le module de télémètre laser STA-D0407X

Article	Indice
Modèle	Stag407x
Longueur d'onde de fonctionnement	1535 nm ± 10 nm
Gamme de gamme	50-7000m
Capacité de partage	7000m	Grande cible, visibilité ≥ 16 km
	4000m	Visibilité ≥ 8 km, cible avec une réflectivité 0,3 pour 2,3 m × 4,6 m
Interface de communication	RS422
Humidité	≤ 60%
Précision de renommée	± 1M
Taux de précision	≥98%
Angle de divergence	≤0,5 masse
Fréquence de partage	1 heure, 1Hz, 5Hz, (10Hz sélectionnable)
Taille	≤57 mm × 50 mm × 30 mm
Tension	10v ～ 14V
Consommation d'énergie de travail	Consommation d'énergie moyenne: ≤ 3W
Consommation d'énergie en veille	≤1w
Température de travail	-40 ℃～ + 60 ℃
Température de stockage	-50 ℃～ + 70 ℃
Poids	≤75 g

Interface d'installation de structure pour le module de téléfilp laser STA-D0407X

Capteur de mesure de l'interface électrique

Les exigences de l'interface électrique sont les suivantes:
Tension d'alimentation: 10V ~ 14V;
Consommation d'énergie moyenne: ≤ 3W;
Consommation d'énergie en veille: ≤ 1W;
L'extrémité de l'ordinateur supérieur est réticulée avec l'extrémité du télémètre via un connecteur de 10 pin avec un espacement de 1,25 mm. La définition de la broche du port d'alimentation et de communication à l'extrémité du télémètre est indiquée dans le tableau suivant (la réception et l'envoi sont relatifs au télémètre), et la position de la broche 1 du connecteur est indiquée sur la figure suivante.

Définition de la broche de l'alimentation et du port de communication à l'extrémité du télémètre

Épingle	Étiquette	Définition des caractéristiques électriques	Notes
P-1	Vin +	Pôle positif de l'alimentation d'entrée	Alimentation de l'ordinateur supérieure
P-2	Vin-	Pôle négatif de puissance d'entrée	Alimentation de l'ordinateur supérieure
P-3	Caroline du Nord	Caroline du Nord
P-4	Rs422_txd +	Port de sortie du signal	Machine de mesure de distance à l'ordinateur supérieur
P-5	Rs422_txd-	Port de sortie du signal	Machine de mesure de distance à l'ordinateur supérieur
P-6	Rs422_txd-	Port d'entrée de signalisation	Machine de mesure de l'ordinateur supérieur à distance
P-7	Rs422_txd +	Port d'entrée de signalisation	Machine de mesure de l'ordinateur supérieur à distance
P-8	Rs422_gnd	RS422 Fil de terre
P-9	Juge	Port de données	Utilisation de débogage interne
P-10	Coulant	Port d'horloge	Utilisation de débogage interne
