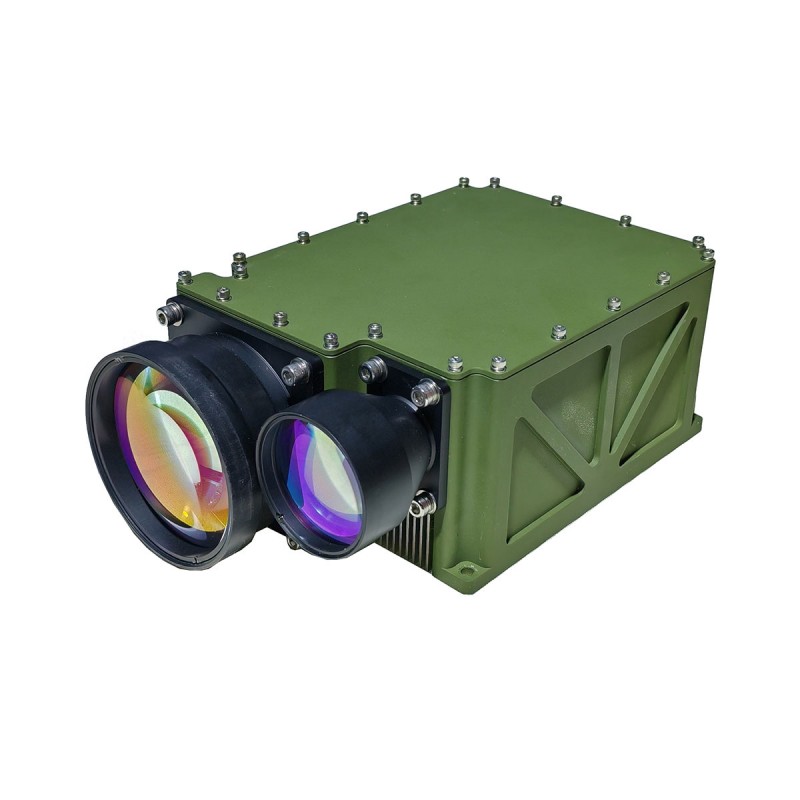

Module de télémètre laser de 5 km pour le stest anti-drone
Le STA-WR5000X est un module de télévision laser dédié pour mesurer les cibles d'UAV. Il est développé sur la base d'un laser YAG 1064 nm, avec un grand angle de divergence allant jusqu'à 1Mrad et un faisceau laser de haute qualité. Il peut facilement se verrouiller sur une cible d'UAV avec une zone de réflexion de 0,1 m² à une distance de 5 km et mesurer une cible d'UAV avec une zone de réflexion de 2㎡ jusqu'à 10 km.
envoyer une demande
Description du produit
a) Capable de la fonction de réponse à l'information auto-vérifiée;
b) Capable d'emplacement de défaut et de rétroaction en mode de défaut;
c) Capable de communication série.
b) Capable d'emplacement de défaut et de rétroaction en mode de défaut;
c) Capable de communication série.
Paramètres du produit
| Modèle | STA-WR5000X | Notes |
| Longueur d'onde | 1064nm |
|
| Angle de divergence | 1 ± 0,1 mard |
|
| Gamme maximale | ≥5000m | Zone réfléchissante 0,1 m² UAV |
| ≥10000m | Zone réfléchissante 2 m² UAV | |
| Mini antal | ≤ 200 m |
|
| Précision | ± 2m （RMS） |
|
| Fréquence de partage | 1. 5, 10, 20Hz réglable |
|
| Interface | RS422 | Personnalisable |
| Tension d'alimentation | 24V | Personnalisable |
| Non-parallélisme entre l'axe optique et le plan de référence de montage | ≤2mrad |
|
| Consommation d'énergie | Valeur de pointe ≤ 150W, moyenne ≤ 100W; |
|
| Température de fonctionnement | -40 ℃～ + 60 ℃ |
|
| Température de stockage | -50 ℃～ + 70 ℃ |
|
| Taille | ≤216 × 125 × 84 mm |
|
| Poids | ≤2kg |
|
Note:
1. Réglage de la plage Description: La plage changera dans différentes conditions de test et cibles de test, si vous détectez des objectifs spéciaux, veuillez contacter le côté des ventes pour confirmer;
2. plage de minimum: fluctuations de 30m-100 m, elle est recommandée à 50 m après une utilisation normale; En raison de l'énergie laser est importante, l'utilisation à courte portée peut brûler la puce du détecteur, donc dans le débogage, veuillez apporter un bon couvercle miroir pour empêcher que la puce du détecteur soit brûlée.
1. Réglage de la plage Description: La plage changera dans différentes conditions de test et cibles de test, si vous détectez des objectifs spéciaux, veuillez contacter le côté des ventes pour confirmer;
2. plage de minimum: fluctuations de 30m-100 m, elle est recommandée à 50 m après une utilisation normale; En raison de l'énergie laser est importante, l'utilisation à courte portée peut brûler la puce du détecteur, donc dans le débogage, veuillez apporter un bon couvercle miroir pour empêcher que la puce du détecteur soit brûlée.
Remarque: Visibilité ≥ 20 km, humidité ≤ 80%, réflectivité cible UAV 0,3.
Interface électrique
| Épingle | Définir | Notes |
| 1 | VCC | + Anodal 24V |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | GND | Pôle négatif de l'alimentation électrique |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T + | RS422 |
| 10 | R- | |
| 11 | T- | |
| 12 | R + | |
| 13 | Communication GND | |
| 14 | Syn + | RS422 Système de synchronisation externe différentielle, largeur> 10US. |
| 15 | Syn- |
