Module de recherche de gamme de 5 km
  • Module de recherche de gamme de 5 kmModule de recherche de gamme de 5 km

Module de recherche de gamme de 5 km

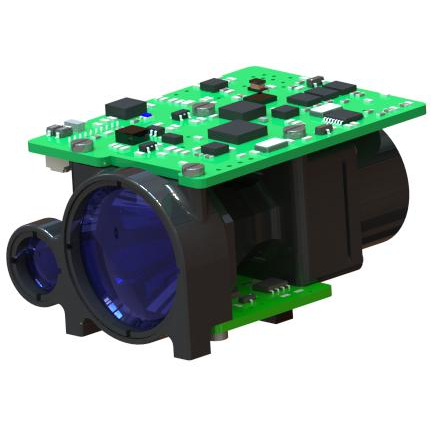

Le module STA-D0508X 5 km de plage de gamme adopte le module laser en verre Erbium 1535 Nm indépendamment développé par la Jioptique, qui a les caractéristiques d'une faible consommation d'énergie, d'une structure compacte, d'une haute précision, d'une longue distance de mesure et d'une sécurité oculaire humaine.

envoyer une demande

Description du produit

Plage de mesure maximale: 5000m (2,3x2,3 m de voiture) 8000 m (bâtiment)
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤ 85 g

Caractéristiques du module de recherche de gamme de 5 km

1. Conception intégrée de toute la structure de la machine, résistance à l'impact, résistance aux vibrations, haute fiabilité, forte adaptabilité environnementale, conception de sous-assises de circuit STA-D0508X, conception d'isolement de puissance, forte compatibilité électromagnétique, adapté aux dispositifs mobiles portables, aux pods UVA et à d'autres intégations optoélectroniques;
2. À l'aide d'un petit champ de vision, une technologie de conception optique de réception non thermique, avec une bonne capacité de suppression du bruit optique, des performances rapprochées et des performances optiques à haute et basse température;
3.

Index des performances du produit pour le module de télémètre laser STA-D0508X

Article Indice
Modèle STA-D0508X
Longueur d'onde de fonctionnement 1535 nm ± 10 nm
Gamme de gamme 50m-8000m
Capacité de partage 8000m Grande cible, visibilité ≥ 25 km
5000m Visibilité ≥ 10 km, cible avec une réflectivité 0,3 pour les véhicules de 2,3 m × 2,3 m
Humidité ≤ 80%
Précision de renommée ± 1M
Taux de précision ≥98%
Résolution de gamme ≤40m
Angle de divergence ≤0,5 masse
Fréquence de partage Une fois, 1Hz, 5Hz, (10Hz sélectionnable)
Taille ≤62 mm × 42 mm × 32 mm
Tension 10v ~ 14V
Consommation d'énergie de travail ≤4W
Consommation d'énergie en veille ≤1,8W
Température de travail -40 ℃~ + 60 ℃
Température de stockage -55 ℃~ + 70 ℃
Poids ≤85g

Interface d'installation de structure pour le module de téléfilp laser STA-D0508X



Interface électrique pour le capteur de mesure STA-D0508X

Les exigences de l'interface électrique sont les suivantes:
Tension d'alimentation: 12V (10V ~ 14V);
Consommation d'énergie de travail: ≤ 4W;
Consommation d'énergie en veille: ≤ 1,8 W.
L'extrémité de l'ordinateur supérieur est réticulée avec l'extrémité du télémètre via un connecteur de 10 pin avec un espacement de 1,25 mm. La définition de la broche de l'alimentation et du port de communication est indiquée dans le tableau suivant, et la position de la broche 1 du connecteur est indiquée dans la figure suivante.

Définition de la broche de l'alimentation et du port de communication à l'extrémité du télémètre

Numéro d'épingle Nombre Définition des caractéristiques électriques Notes
P-1 Vin + Puissance d'entrée positive
P-2   Vin- Pôle négatif de puissance d'entrée
P-3 Caroline du Nord

P-4 Rs422_txd + Port de sortie du signal Télémètre pour héberger l'ordinateur
P-5 Rs422_txd-
P-6 Rs422_rxd- Port d'entrée de signalisation Ordinateur supérieur à la gamme
P-7 Rs422_rxd +
P-8 GND RS422 Fil de terre Fil de terre de communication
P-9 Juge / /
P-10 Coulant /

Connecteur Connecteur Position de Pin
