Ce type d'irradiateur utilise une conception de source de lumière unique pour atteindre jusqu'à 60MJ de sortie laser dans une très petite taille structurelle, et la largeur d'impulsion est supérieure à 10 ns, et l'angle de divergence laser initial est à 50% plus petit que le produit conventionnel. L'irradiateur utilise une conception d'ouverture unique d'émission et de réception, de structure compacte, peut être utilisée dans le hangar photoélectrique, l'irradiation des véhicules allant et d'autres scénarios d'application.
Paramètres principaux de la source de lumière laser | |
Longueur d'onde laser | 1064 nm ± 1 nm |
Mode de pompage | Pompage de semi-conducteurs |
Fréquence de répétition | 1 ~ 20Hz ≥ 60mj @ 20Hz |
Distance d'irradiation | ≥4 km |
Largeur d'impulsion | 10ns ~ 20ns |
Angle de divergence de faisceau | ≤0,3 masse |
Stabilité axiale | <0,1 masse |
Stabilité d'énergie d'impulsion | <5% (RMS, dans un cycle d'irradiation) |
Temps de travail à 20Hz | travailler pendant 1 minute, reposer pendant 0,5 minutes; travailler pendant 8 cycles, reposez-vous pendant 15 minutes avant de continuer à travailler |
Alimentation électrique | DC 28V ± 4V |
Pouvoir | La consommation d'énergie en veille est inférieure à 20 W; La consommation de puissance de pointe est inférieure à 120 W; |
Type de codage | Codage de fréquence précis intégré, code d'intervalle variable, support pseudo codage aléatoire |
Précision de codage | ≯1,5 μs@20hz |
Indicateurs de système de partage | |
Mode de partage | Pouls allant |
Fréquence de plage | 1-5Hz |
Gamme maximale | ≥ 8 km (2,3 m * 2,3 m de cible de l'OTAN, réflectivité0,3, visibilité> 25 km,) |
Mini-plage | ≤500m |
Précision de renommée | ± 5m |
Taux de précision | ≥98% |
Interfaces et structures | |

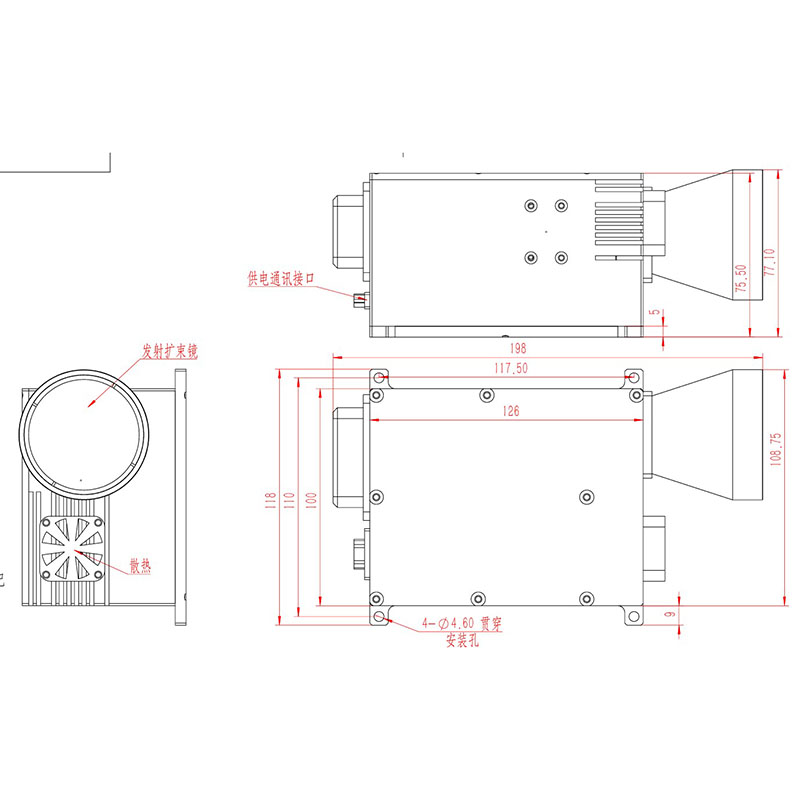

Taille du module | ≤198x109x75.5 mm |
Poids | ≤1,4 kg |
Mode de refroidissement | Refroidissement de l'air |
Le port série RS422 et l'entrée synchrone externe sont de 422 niveaux, et l'éclairage synchrone externe est de 0 à 5 V | |
Aptitude à l'environnement | |
Température de travail | -40 ℃ ~ + 60 ℃ |
Température de stockage | -50 ℃ ~ + 75 ℃ |
