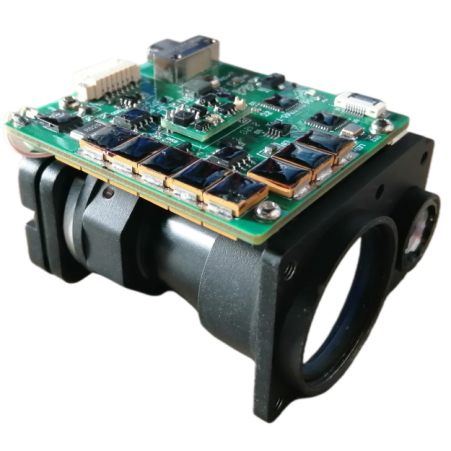

Paramètre technique du module de télémètre laser 6 km
Article
|
Paramètre technique
|
Longueur d'onde de travail
|
1,54 μm ± 0,02 μm
|
Range Scoe
|
30m ~ 6000m
|
Objet
|
La visibilité n'est pas inférieure à 10 km dans des conditions claires, et la distance allant pour les véhicules (2,3 m × 2,3 m de cibles) est ≥6000 m
|
Fonction principale
|
Tirant unique et continu
|
Indication de la cible à trois cibles et à la cible avant et arrière
|
Fonction d'auto-test (y compris: température APD de courant, valeur haute tension, tension interne, valeur de zone aveugle)
|
La fonction de réveil de veille peut être réalisée en modifiant l'interface TTL
|
Précision de renommée
|
± 2m
|
Fréquence de variation continue
|
0,5 Hz-10 Hz
|
Taux de précision
|
≥98%
|
Ouverture claire efficace
|
25 mm
|
Nombre d'impulsions laser tirées entre une défaillance moyenne (MNBF)
|
≥1 × 106 fois
|
Tension
|
Dc5v
|
Consommation d'énergie de travail
|
≤2W (@ 1Hz)
|
Consommation d'énergie en veille
|
≤0,5 W
|
Taille
|
50 mm × 38 mm × 75 mm
|
Poids
|
<104g
|
Méthode de refroidissement
|
Refroidissement de la conduction
|
Température de travail
|
-40 ℃~ + 65 ℃
|
Température de stockage
|
-55 ℃~ + 70 ℃
|
Scénario d'application
Les modules laser jioptiques allant sont largement utilisés dans les scènes militaires ou civiles (véhicules aériens sans pilote, gousses photoélectriques, équipement d'imagerie thermique, etc.). Dans l'environnement le plus difficile, les performances élevées et la haute fiabilité jouent un rôle important. Une solution solide permettant à votre produit de dépasser ses limites.
Interface électrique
Modèle de connecteur électrique: J30J; Les bouchons et câbles correspondants doivent être fournis par la partie B. La définition détaillée de l'interface électrique est la suivante:
Tableau 1 Définition de l'interface
Épingle
|
Définition
|
Fonction
|
Remarque
|
1
|
GND
|
Atterrir
|
|
2
|
GND
|
Atterrir
|
|
3
|
GND
|
Atterrir
|
|
4
|
VCC 5V
|
Entrée 5V positive
|
|
5
|
VCC 5V
|
Entrée 5V positive
|
|
6
|
RS422 RX +
|
Réception en série +
|
Ordinateur hôte à Laser Laser
|
7
|
Rs422 Rx-
|
Port série récepteur-
|
Ordinateur hôte à Laser Laser
|
8
|
Rs422 tx-
|
Send- Send-
|
Télémètre laser pour héberger l'ordinateur
|
9
|
RS422 TX +
|
Send de série +
|
Télémètre laser pour héberger l'ordinateur
|
|
|
|
|
|
|
|
|
|
|
|
|
Taille de la structure
Protocole de communication
La transmission de données entre le télémètre et l'ordinateur hôte comprend le contenu suivant:
Commandes de contrôle: y compris les commandes de démarrage, de télévision continue, d'adhérence unique, de requête, etc.
Données de bouclage: y compris les informations de distance, la température ambiante, l'état du chercheur de plage, etc. L'échange de données entre la machine de mesure de distance et l'ordinateur hôte adopte 422 bus. Le protocole de communication logicielle spécifique est le suivant:
Format de communication: communication RS422, taux de bauds 115200bps;
Format de données: données 8 bits, un bit de départ, un bit d'arrêt, pas de vérification de parité, les données sont constituées d'un octet d'en-tête, de la pièce de commande, de la longueur des données, de la partie du paramètre, de l'octet de vérification;
Mode de communication: le contrôle principal et la machine à mesurer la distance adoptent le mode de communication maître-esclave, le contrôle maître envoie des commandes de contrôle à la machine à mesurer la distance et la machine à mesurer la distance reçoit et exécute les instructions. Dans l'état de la direction, le télémètre renvoie les données et l'état du télémètre vers l'ordinateur supérieur en fonction du cycle de télévision. Le format de communication et le contenu de commande sont affichés dans le tableau suivant.
Maître envoi
Le format de message d'envoi est le suivant:
Stx0
|
CMD
|
Len
|
Data1h
|
Data1l
|
Chk
|
Tableau 2 Description du format de message envoi
Nombre
|
Nom
|
Illustration
|
Code
|
Remarque
|
1
|
Stx0
|
Flag de démarrage du message
|
55 (h)
|
|
2
|
CMD
|
Mot de commande
|
Voir le tableau 3
|
|
3
|
Len
|
Durée des données
|
Le nombre de tous les octets sauf le signe de démarrage, le mot de commande et la somme de contrôle
|
|
4
|
Datah
|
Paramètre
|
|
|
5
|
arrivée
|
|
|
6
|
Chk
|
Chèque xor
|
En plus de l'octet de parité, les autres octets sont exclusifs ou
|
|
