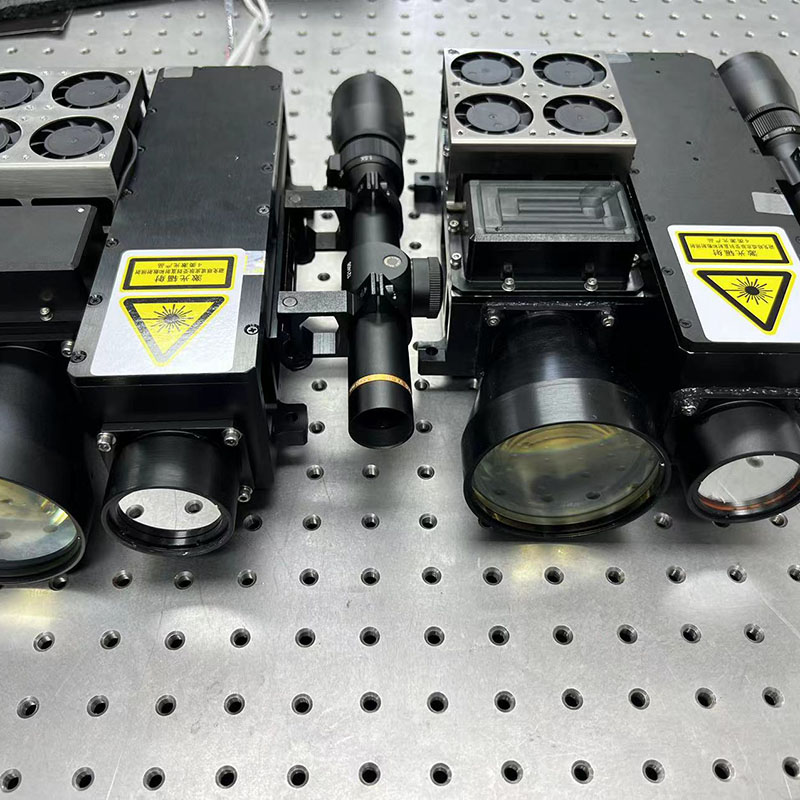

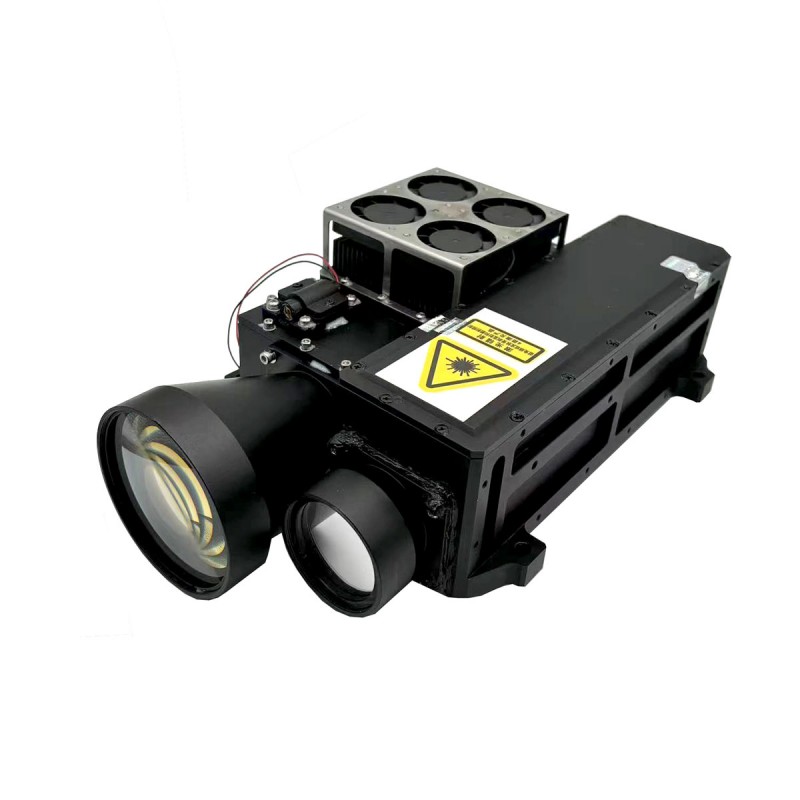

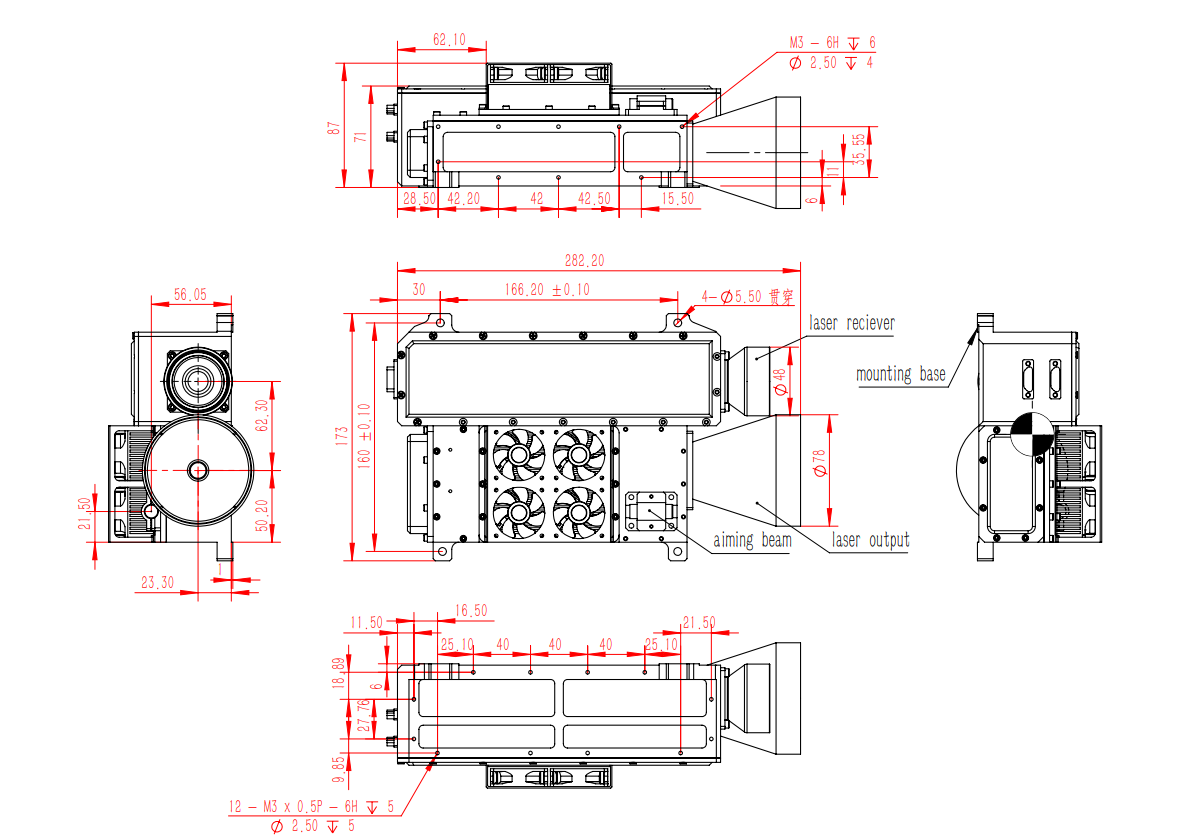

STA-Z80M est un concepteur de cible laser de 80MJ militaire qui joue un rôle crucial dans les systèmes de visée de précision, capable de fournir des conseils précis pour les munitions intelligentes. Grâce à un système optique avancé, il marque la cible avec un faisceau laser, garantissant que les armes guidées par précision peuvent détruire la cible avec une précision et une efficacité extrêmement élevées.
Paramètres principaux de la source de lumière laser | |
Longueur d'onde de travail | 1064 nm ± 1 nm |
Mode pompe | pompe latérale semi-conductrice |
Fréquence d'irradiation | Code précis 45 ms - 125 ms (code de vérification 20Hz) |
Méthode de déclenchement | Les deux int. Trigger et ext. Trigger (Délai de déclenchement: 304US + -1US) |
Énergie de sortie | ≥80mJ @ 20Hz |
Distance maximale d'irradiation | ≥12 km |
Q Mode de commutation | Commutation Q électro-optique |
Largeur d'impulsion | 10ns ~ 20ns |
Angle de divergence de faisceau | En utilisant 0,15 mrad (la méthode d'acceptation adopte la méthode du trou du trou, et le rapport du trou du trou à sans trou n'est pas inférieur à 86,5%) |
Stabilité d'énergie d'impulsion | ≤8% (RMS) |
Cycle de travail de l'irradiation | travail des années 90, intervalles 60; 4 cycles (température normale ou basse température), 1 cycle (haute température 60 ℃) |
Alimentation électrique | DC 24V ± 4V |
Pouvoir | <240W (courant normal de veille de température: <2a, courant de travail maximal <10A, courant de veille à haute température <3,5A) |
Port série de communication | RS422 |
Interface de déclenchement externe | 3V DRAVIER DU NIVEAU DIFFÉRIEUX, interface RS422 (le temps de retard est 304U |
Type de codage | Codage de fréquence précis, codage temporel, codage aléatoire pseudo |
Utilisation de la précision | <+ - 1US |
Paramètres de télévision laser | |
Mode de partage | 0 ~ 5Hz allant |
Distance mesurée maximale | > 30 km (visibilité de 20 km, 2,3x2,3 m cible typique, réflectance cible> 20%) |
Distance mesurée minimale | 300m |
Précision de renommée | ± 5m |
Adaptabilité environnementale | |
Basse température | Température de fonctionnement: -40c |
Température de stockage: -45 ℃ | |
Température élevée | Température de fonctionnement: + 60 ℃ |
Température de stockage: + 65 ℃. | |
Chaleur humide | Humidité relative: 95% ± 3%; |
Température: + 35 ℃ ± 2 ℃ | |
Temps de stockage: 72h. | |
Impact | |
Forme d'onde d'impact | pouls à moitié sinusoïdal |
Accélération maximale | 10g |
Largeur d'impulsion | 11 ms |
Nombre de chocs | 3 dans une direction axiale verticale |
Vibration | |
Gamme de fréquences | 5 ~ 16 Hz Déplacement d'amplitude unique: 1,5 mm |
16 ~ 200 Hz (16 ~ 60 Hz pour l'équipement optique) Accélération: 1,5 g | |
Un temps de balayage | 12 minutes |
Durée | axial vertical 36 minutes |
Épingle | Définition | Contenu | Type de signal | Remarques |
1 | Tx + | RS422 Envoyer positif (local) | Sortir | OBJECTIF HOST HOTER |
2 | TX - | RS422 Envoyer négatif (local) | Sortir | OBJECTIF HOST HOTER |
3 | Rx + | RS422 reçoit positif (local) | Saisir | OBJECTIF HUPUT |
4 | Rx - | RS422 reçoit négatif (local) | Saisir | OBJECTIF HUPUT |
5 | GND | RS422 au sol | Marge de signalisation | OBJECTIF HUPUT |
6 |
|
|
|
Débogue du fabricant spécial |
7 |
|
|
|
Débogue du fabricant spécial |
8 |
|
|
|
Débogue du fabricant spécial |
9 |
|
|
|
Débogue du fabricant spécial |
10 |
|
|
|
Débogue du fabricant spécial |
11 |
|
|
|
Débogue du fabricant spécial |
12 |
|
|
|
Débogue du fabricant spécial |
13 |
|
|
|
Débogue du fabricant spécial |
14 |
|
Système temporel externe + | Saisir | Différentiel RS422 |
15 |
|
Temps extérieur Tong - | Saisir | Différentiel RS422 |
Numéro d'épingle | Définition | Remarques |
A, B | 24V | La couleur du fil est rouge |
C, D | GND | La couleur du fil est noir |
Alimentation et consommation d'énergie | Plage d'alimentation | 20V ~ 33V, DC |
Consommation d'énergie | La puissance de pointe ne dépasse pas 240 W, la puissance de secours n'est pas supérieure à 60 W (température ambiante) | |
Fiabilité | Le MTBF n'est pas inférieur à 4000h (le temps de tir total est supérieur à 3 millions) | |
Sécurité | Configurez un dispositif d'avertissement pour que le laser fonctionne | |
La sortie de l'émetteur laser est dotée de signes d'avertissement évidents | ||
L'équipement est bien mis à la terre | ||
Maintenabilité | Tous les principaux composants fonctionnels et équipements ont à la fois des indicateurs de défaut et des indicateurs pour un fonctionnement normal | |
Le temps de réparation moyen MTTR ne dépasse pas 20 minutes | ||
Conditions de compatibilité électromagnétique | Dans le processus de démarrage du système, l'équipement peut être compatible avec d'autres équipements dans le système et fonctionner normalement |
Température | Température de fonctionnement | -40 ℃ ~ + 60 ℃ | ||||
Température de stockage | -45 ℃ ~ + 70 ℃ | |||||
Chaleur humide | Humidité relative | 95% ± 3% | ||||
Température | + 25 ° C ± 2 ° C | |||||
Temps de stockage | 72h | |||||
Vibration | Forme de spectre de vibration (grms = 6,06) | 20Hz à 80Hz | + 3db / oct | |||
80Hz à 350Hz | G2 / 0,04 Hz | |||||
350 Hz à 2000Hz | -3db / oct | |||||
Direction et temps de vibration | Vibrez dans deux directions pendant au moins 10 minutes. (Vibration en deux directions, c'est-à-dire l'axe x qui se trouve le long de l'axe laser et de la direction z aussi) | |||||
Point de contrôle | doit être sélectionné dans la surface du luminaire ou de la table de secoue près de la rigidité maximale du produit, les grands équipements peuvent utiliser un contrôle moyen de plusieurs points | |||||
Point de surveillance | Le point de surveillance doit être sélectionné dans la partie clé du produit testé, de sorte que la réponse d'accélération quadratique moyenne ne dépasse pas la conception maximale autorisée (GRMS = 6,06) | |||||
Exigences d'installation | L'échantillon est fermement attaché à la table des secousses et pour les produits équipés d'amortisseurs, les amortisseurs doivent être retirés avant de tester | |||||
Vérification des performances | Lors des tests de vibration avec l'équipement propulsé, tous les indicateurs de performance doivent répondre aux exigences techniques spécifiées dans le document de conception. En cas d'échec, des réparations sont autorisées. Après la réparation, la valeur spectrale doit être réduite à 0,01 g² / Hz, GRMS = 3,03, et l'échantillon doit être soumis à une vibration dans la direction la plus sensible aux vibrations pendant 10 minutes pendant le test d'acceptation. | |||||
Cycle de température | Plage de température | Test de mise sous tension | -40 ± 3 ℃ ~ + 55 ± 2 ℃ | |||
Taux de changement de température | Augmentation de la température | 10 ℃ / min | ||||
Refroidissement | 10 ℃ / min | |||||
Temps de cycle | Dix cycles doivent être achevés, garantissant que les 2 derniers cycles sont sans défauts. Si un défaut se produit au cours des 2 derniers cycles, après les réparations, 2 cycles sans défaut supplémentaires sont nécessaires. | |||||
Temps de cycle | Un temps de cycle est 4h, un cycle comprend l'élévation de la température → le séjour de la température → refroidissement → Reste de la température → Élévation de la température | |||||
Temps de séjour à haute et basse température | Le temps de séjour dépend de la capacité thermique de l'échantillon. Sur la base du principe du produit thermique ou de la perméabilité froide, la température interne de l'échantillon est maintenue pendant 5 min après avoir atteint la stabilité | |||||
Les exigences du produit testées | Le test général du cycle de température avec toute la machine devrait être autant que possible pour ouvrir le couvercle | |||||
Vérifier et réparer | Dans l'équipement d'essai électrique, après chaque test de cycle de température, il est nécessaire de confirmer que l'équipement est exempt de défauts avant de passer au cycle de température suivant | |||||
Exigences trempées | La trempage est réalisée avec l'ensemble de l'équipement | |||||
Exigences de transport | L'équipement doit être transporté comme véhicule entier | |||||
Si le produit n'a pas subi de test de transport routier, vous pouvez effectuer un test de simulation de transport intérieur à l'aide d'une table de transport de simulation. Ce test consiste à effectuer un test de vibration cyclique sinusoïdal pour évaluer les performances du produit | ||||||
Les exigences du test de la table de transport simulée sont les suivantes | ||||||
Conditions de test | Fréquence | 5Hz ~ 200Hz | ||||
Amplitude | 5Hz ~ 7Hz | |||||
Amplitude 12 mm ~ 8 mm | ||||||
7Hz ~ 200 Hz Accélération égale 1,5 g | ||||||
Le test de vibration condition de déviation autorisée est la même que le test de vibration aléatoire à large bande | ||||||
Direction | direction de l'essieu vertical et côté; orientation: vertical et latéral à l'essieu | |||||
Temps de cycle | Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 min par cycle; lorsque la fréquence de résonance de l'échantillon est mesurée en dessous de 5 Hz, la fréquence de test peut être étendue à 2Hz, 2Hz ~ 200Hz ~ 2Hz Scanning, le temps de balayage devrait être de 15 minutes. Le temps de vibration dans chaque direction est de 90 minutes, | |||||
Après le test de transport, vérifiez tout signe de dommage ou de relâchement structurel et effectuer une inspection des indices techniques pour s'assurer qu'ils répondent aux exigences de conception |
