Module de télémètre laser de 8 km

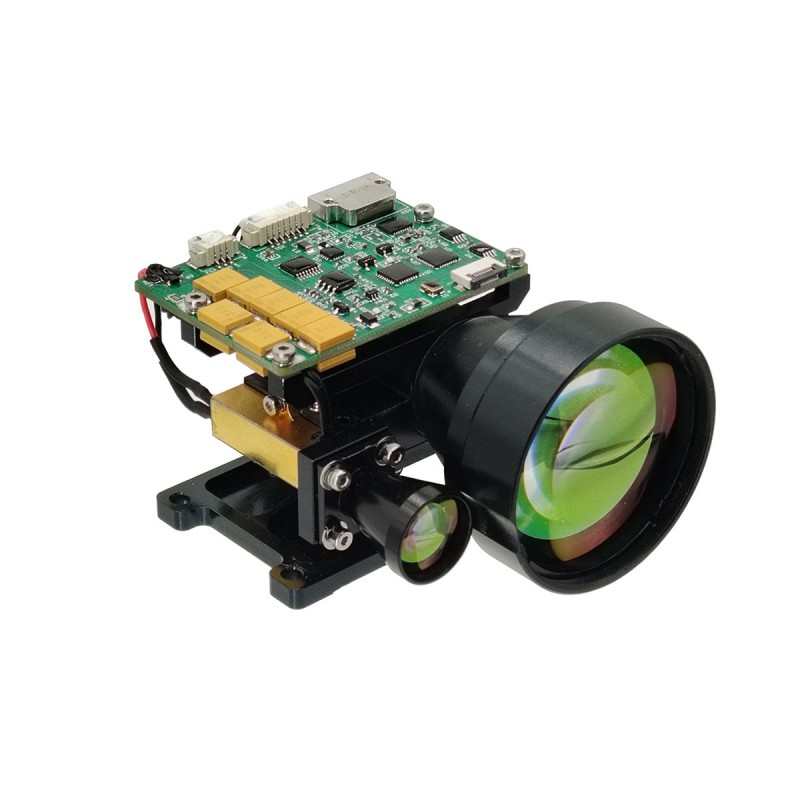

STA-B0815X est un module de mesure de distance laser à sécurité oculaire humain, qui peut détecter la distance cible et transmettre la distance mesurée à l'ordinateur supérieur par communication série. Visibilité ≥ 15 km, réflectivité cible ≥ 0,3, humidité ≤ 80%, le véhicule (cible de 2,3 m × 2,3 m) de distance ≥ 8 km.

envoyer une demande

Description du produit
Fonctions principales

(1) Télédium unique et continu;
(2) répondre aux commandes de tâches laser et peut arrêter à tout moment selon la commande stop;
(3) les données de distance de sortie et les informations d'état une fois par impulsion pendant la mesure de la distance;
(4) il peut signaler le nombre cumulatif d'impulsions laser transmises (pas de perte de puissance);
(5) sélection de distance, indication cible avant et arrière;
(6) Fonction d'auto-test.

Introduction du produit

Le module de télémètre B0815X Laser est un télémètre laser à impulsion militaire conçu pour des scénarios d'application tels que les avions, les véhicules aériens sans pilote, les réservoirs et la portée. Il a une petite taille, un poids léger, une faible consommation d'énergie, des performances stables, une longue distance de mesure et une longue durée de vie, une sécurité oculaire humaine et d'autres avantages, c'est un équipement technique important pour améliorer la précision des produits.

Index des performances du produit

Article Paramètre technique Instruction
Modèle STA-B0815X
Longueur d'onde de travail 1535 ± 5 nm
Sécurité oculaire Classe 1 (IEC 60825-1)
Réception de l'ouverture Φ42 mm
Ouverture d'émission Φ14 mm
Capacité de partage 50m-15 km
Gamme de gamme ≥15000m Gamme maximale, visibilité de l'observateur 25 km
≥12000m Bâtiment des cibles, réflectivité: 0,6, visibilité de l'observateur 25 km
≥8000m Cible de l'OTAN
≥4000m Cible humaine
≥2500m Cible d'UAV
Mini-plage 50m
Détection multi-cible Jusqu'à 3 cibles
Précision de renommée ± 1M 3D
Fréquence de partage 1 ~ 10Hz réglable
Taux de précision ≥98%
Taux de fausse alarme 1%
Angle de divergence ≤0,5 masse
Interface de communication RS422 / RS232 / TTL
Tension DC18 ~ 32V
Pouvoir de travail ≤1,2W (@ 1Hz) Test de température normal
puissance de secours ≤0,5 W Test de température normal
Choc mécanique 75g, 1 ms
Température de travail -40 ℃~ + 60 ℃
Température de stockage -45 ℃~ + 70 ℃
Fiabilité Mtbf ≥ 1500h
Taille ≤79 mm × 66 mm × 46 mm
Poids ≤120g
Fonction principale Premier et dernier tarif cible, allant multi-cible, sélectivité à distance

Notes:

1) Taille cible de l'OTAN 2,3 m × 2,3 m; Taille cible humaine 0,5 m × 1,7 m; Taille de la cible UAV 0,2 m × 0,3 m; Réflectivité 30%, visibilité de l'observateur ≥ 15 km

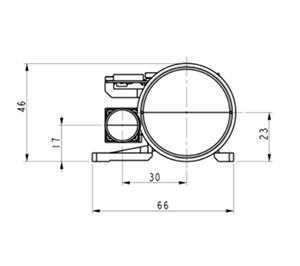

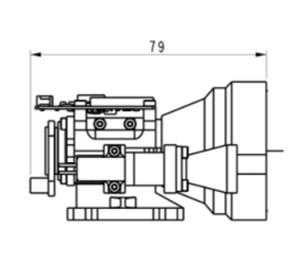

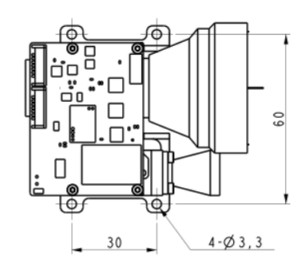

Interface d'installation de structure



Interface externe

Modèle de connecteur: MDC1-15SW1
Numéro d'épingle Définition Fonction Remarque
1 Veir Entrée d'alimentation positive DC18-36V
2 GND Merde d'entrée d'alimentation
3 Rs422_t / r + RS485 + / RS422 Envoyer positif
4 Rs422_t / r- RS485 + / RS422 Envoyer Nagative
5 Rs422_rxd- RS422 reçoit négatif
6 Rs422_rxd + RS422 reçoit positif
7 Rs232-tx RS232 Envoyer
8 Rs232-rx RS232 Prenez le relais
9 TTL-TX TTL Envoyer 3.3 V
10 TTL-RX TTL prends le relais 3.3 V
11 GND lieu de communication
12 Caroline du Nord Alterner
13 Caroline du Nord Alterner
14 Caroline du Nord Alterner
15 Caroline du Nord Alterner

Adaptabilité environnementale

A) Température de travail: -40 ℃~ + 60 ℃.
B) Température de stockage: -45 ℃~ + 70 ℃.
C) Vibration aléatoire: 15 ~ 2000Hz, 3 directions. Les conditions de test spécifiques sont présentées dans le tableau 1.

Tableau 1 Conditions de test de vibration aléatoire

Numéro de série Plage de fréquences (Hz) Densité spectrale d'accélération (G2 / Hz) Temps de vibration (min)
1 15 ~ 190 0.01 Vibration dans toutes les directions 15 min
2 190 ~ 210 0.1
3 210 ~ 380 0.01
4 380 ~ 420 0.025
5 420 ~ 2000 0.01

Modules de gamme OEM / ODM et solutions personnalisées

Le B0815X est conçu pour les intégrateurs de systèmes à la recherche d'une solution de tâtonnerie laser pratique, puissante et compacte. Il offre des performances fiables dans un large éventail d'applications.

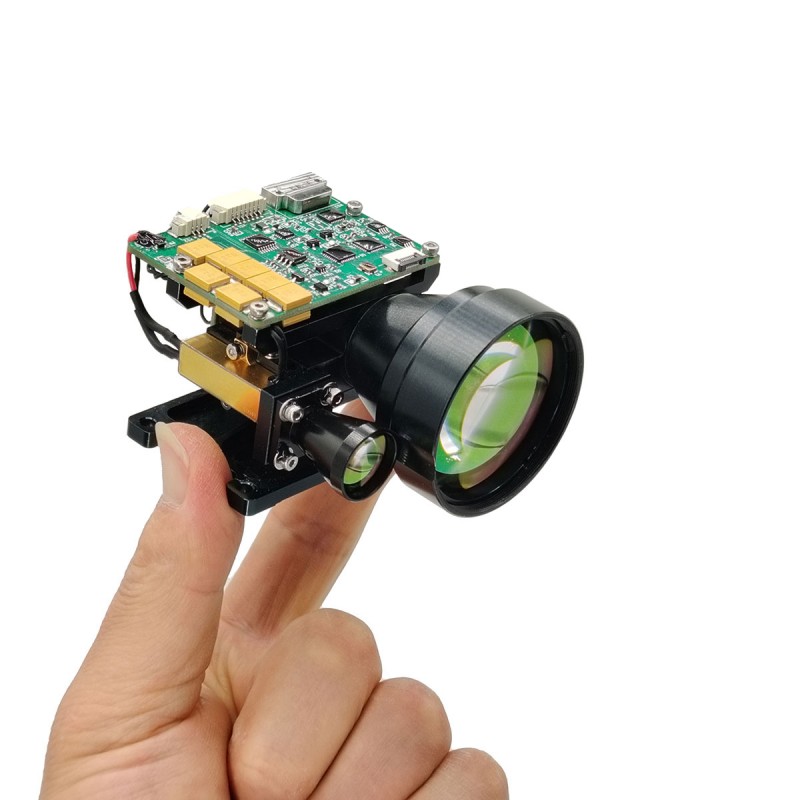

Il est très petit, ultra-léger, a une faible consommation d'énergie et peut être mesuré sur une longue distance. Il convient aux appareils portables (imagerie thermique), aux applications de montage d'armes, aux systèmes portables et aux suites de capteurs légères et aux véhicules aériens sans pilote ou UGV.
