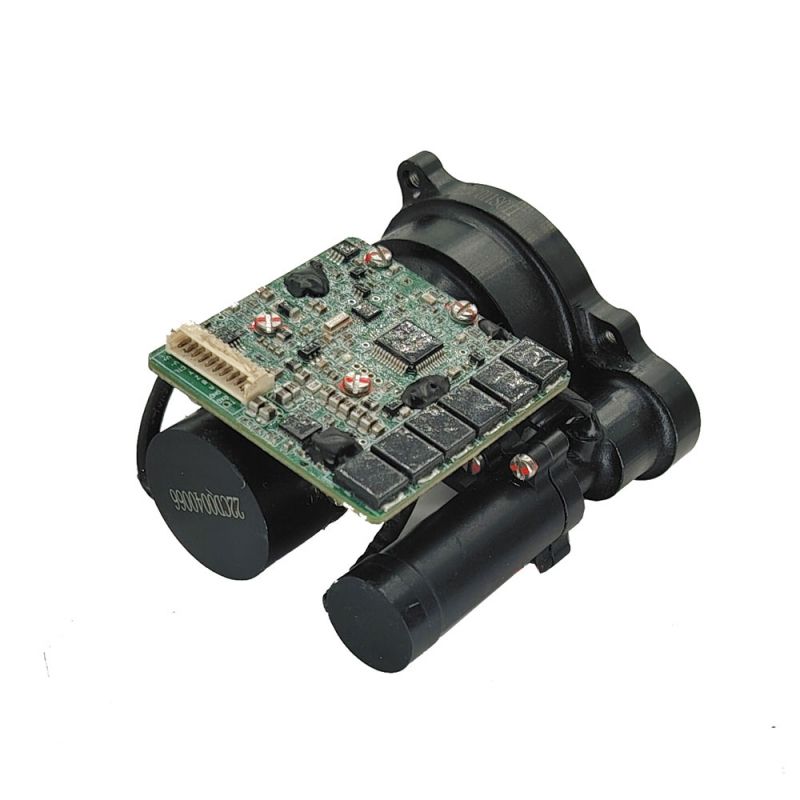

Module de recherche de gamme de 9 km

Plage de mesure maximale: 9000m (véhicule) 12000 m (mur)
Précision de variation ± 1M
Précision de mesure ≥ 98%
Poids ≤ 102g

1. Conception intégrée de toute la structure, résistance aux chocs, résistance aux vibrations, haute fiabilité, forte adaptabilité environnementale;
2. L'utilisation d'une conception de configuration intégrée de laser en verre Erbium unique et d'une installation d'étanchéité multi-points à face end, de durabilité élevée, d'une longue durée de travail, de sécurité oculaire;
3. Les interfaces internes du circuit adoptent toutes le processus de connexion directe du fil de soudage, qui est ferme et fiable, ce qui peut éviter le court-circuit ou le mauvais contact provoqué par le relâchement, l'oxydation et la vapeur d'eau du connecteur, et améliorer la fiabilité et la durée de vie du produit.

L'extrémité de l'ordinateur supérieur réalise le test de réticulation avec le télémètre via le connecteur 10pin. La définition de la broche du port d'alimentation et de communication à l'extrémité du télémètre est illustrée dans le tableau suivant, et la position de la connexion du connecteur La broche 1 est indiquée dans la figure suivante.

Connecteur Connecteur Position de Pin

La transmission de données entre le télémètre et l'ordinateur supérieur comprend le contenu suivant:
● Commande de contrôle: y compris des instructions de gamme unique, 1Hz, des instructions de gamme de 5 Hz, des instructions de requête, etc.
● Données de retour: y compris les informations de distance, la température ambiante, l'état du télémètre, etc.
L'échange de données entre le télémètre et l'ordinateur supérieur adopte RS422 / TTL (deux choix 1), et ses caractéristiques sont les suivantes:
● Taux en bauds: 38400 (usine) / 9600/57600/115200;
● Structure des octets: Ordre bas devant, ordre élevé à l'arrière;
● Composition d'octets: bit de démarrage 1 bits, bit de données 8 bits, pas de vérification, bit d'arrêt 1 bits.

Le format des informations de commande de commande est affiché dans le tableau suivant.

Les données de retour du télémètre sont divisées en données régulières et des données d'auto-test.
● Données régulières: y compris le nombre de cibles, la distance de mesure, l'état du télémètre, etc. Voir le tableau ci-dessous.
● Données de requête: y compris la température ambiante, l'état du télémètre, etc. Voir le tableau ci-dessous.

Méthode de fonctionnement du réglage du taux de bauds:
A.Send "0x 55 0xf6 0x 00 0x 60 0x 96 0xxx" Commande au laser Range Finder, i .e. Réglez le taux de bauds à 9600 pb; Le télémètre Renvoie "CC 01 19 00 01 00 00 00 60 00 00 00 79 55", "0x 00 0x 60" indique que le taux de bauds actuel a été fixé à 9600bps;

B.Send "0x 55 0xf6 0x 01 0x 80 0x 77 0xxx" Commande au laser RangeFinder, i .e. Réglez le taux de bauds à 38400bps; Le télémètre Renvoie "CC 01 19 00 01 00 00 01 80 00 00 00 00 98 55" et "0x 01 0x 80" indique que le taux de bauds actuel a été fixé à 38400bps;

C.SEND "0x 55 0xf6 0x 02 0x 40 0xb4 0xxx" Commande sur le laser RangeFinder, c'est-à-dire le taux de bauds sur 57600bps; Le télémètre renvoie "CC 01 19 00 01 00 00 02 40 00 00 00 00 5B 55" et "0x 02 0x 40" indique que le taux de bauds actuel a été fixé à 57600bps;

D.Send "0x 55 0xf6 0x 04 0x 80 0x 72 0xxx" Commande au laser RangeFinder, i .e. Réglez le taux de bauds à 115200bps; Le télémètre Renvoie "CC 01 19 00 01 00 04 80 00 00 00 9d 55", "0x 04 0x 80" indique que le taux de bauds actuel a été fixé à 115200bps.
