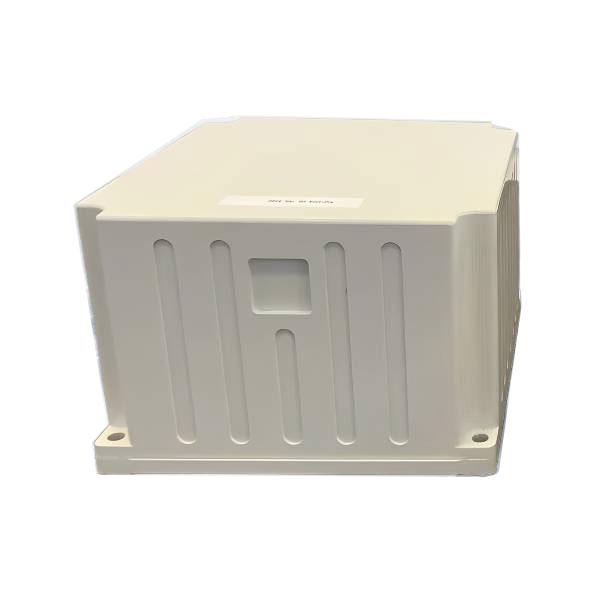

Gyroscope à fibre optique-accéléromètre et système de navigation intégré GNSS
  • Gyroscope à fibre optique-accéléromètre et système de navigation intégré GNSSGyroscope à fibre optique-accéléromètre et système de navigation intégré GNSS

Gyroscope à fibre optique-accéléromètre et système de navigation intégré GNSS

Le gyroscope-accéléromètre à fibre optique et le système de navigation intégré GNSS JIO-D300S sont basés sur le gyroscope à fibre optique à fibre optique à boucle fermée rentable et le tableau de réception GNSS haut de gamme, par le biais de l'algorithme de solution de fusion et de navigation multi-caprices pour répondre aux besoins de mesures mobiles moyennes et élevées de mesures mobiles, de grandes systèmes de mesures mobiles, de grands systèmes UNAV, etc. Attitude, cap et position des informations.

Modèle:JIO-D300S

envoyer une demande

Description du produit

Le gyroscope-accéléromètre à fibre optique et le système de navigation intégré GNSS ont un mode de navigation inertiel / satellite combiné et un mode inertiel pur.
Les satellites qui peuvent être reçus par le récepteur GNSS dans les informations de positionnement par satellite en mode de navigation intégrée inertielle / satellite pour la navigation combinée; Sortir la position de la solution inertielle après avoir perdu l'attitude de la vitesse du signal, avec une précision de positionnement au niveau des compteurs en peu de temps.
Une fois le mode d'inertie pur au démarrage, il a la fonction d'une mesure précise de l'attitude et peut sortir le roulement et le cap de la hauteur, l'inertie pure peut rechercher statiquement le nord.

Installation de Jioptics du gyroscope à fibre optique pour offrir une facilité de flexibilité d'intégration, et notre boîte à outils pour les développeurs au prototypage rapide, non seulement répondant aux exigences de spécification, fournissent également des performances de haute qualité répondant à la demande d'utilisateurs finaux.

Nos services

Jioptics est une équipe professionnelle et efficace. Vous fournir des services OEM / ODM, contactez-nous pour personnaliser votre gyroscope exclusif à fibre optique

Caractéristiques du produit

- Précision de position jusqu'au niveau des centimètres
- Erreur de mesure de l'attitude mieux que 0,01 °
- Plage de températures de fonctionnement: -40 ~ 60 ℃
- Environnement de vibration: 20 ~ 2000 Hz, 3,03g
- Types d'interface riches, support RS232, RS422, CAN et d'autres interfaces standard
- Temps moyen entre les échecs jusqu'à 30000h

Caractéristiques électriques

- Alimentation: entrée de tension large 12 ~ 36V
- Alimentation nominale: 24W (max)

Dimensions mécaniques



Indicateurs techniques

Paramètre Attributs Valeur typique Unité
Précision de position Point unique (RMS) 1.2 m
RTK (RMS) 2cm + 1 ppm
Post-traitement (RMS) 1cm + 1 ppm
Perte de précision de verrouillage (CEP) 2nm①
En-tête (RMS) Précision combinée 0,1② º
Post-traitement 0.01 º
Perte de précision de rétention de verrouillage 0,02① º
Précision à la recherche du nord 0,2③ ºsecl
Attitude (RMS) Précision combinée 0.01 º
Post-traitement 0.006 º
Perte de précision de rétention de verrouillage 0,02① º
Précision de la vitesse horizontale (RMS)
0.05 MS
Précision de synchronisation
20 ns
Fréquence de sortie de données
200④ HZ
Gyro Gamme 300 º / s
Stabilité du biais zéro 0,02⑤ º / h
Facteur d'échelle 50 ppm
Corner Random Walk 0.005 º / √hr
Accéléromètre Gamme 16 g

Stabilité du biais zéro 50⑤ μg
Facteur d'échelle 50 ppm
Vitesse à pied aléatoire 0.01 m / s / √hr

Vitesse à pied aléatoire

Paramètre Attributs Référence Unité
Taille physique Taille 176,8 × 188,8 × 117 MM3
Poids <5 kg
Caractéristiques électriques Tension nominale 12 ~ 36 V
Puissance nominale 24 (état d'équilibre) W
Mémoire Réservé
Indicateurs environnementaux Température de fonctionnement -40 ~ + 60
Température de stockage -45 ~ + 70
Vibration aléatoire 3.03 (20 ~ 2000 Hz) g
Mtbf 30000 h
Interface Caractéristiques
PPS, événement, RS232, RS422, CAN (facultatif)

Port réseau (réservé), port d'antenne, port de capteur de vitesse de roue
Note:
① L'alignement est valide et la serrure est perdue pendant 60 minutes;
Les conditions de la veille doivent être manoeuvrées;
Alignement de la position, alignement de 15 minutes, la différence entre les deux positions est supérieure à 90 degrés;
④ Sortie unique 200 Hz;
⑤10s moyenne.
