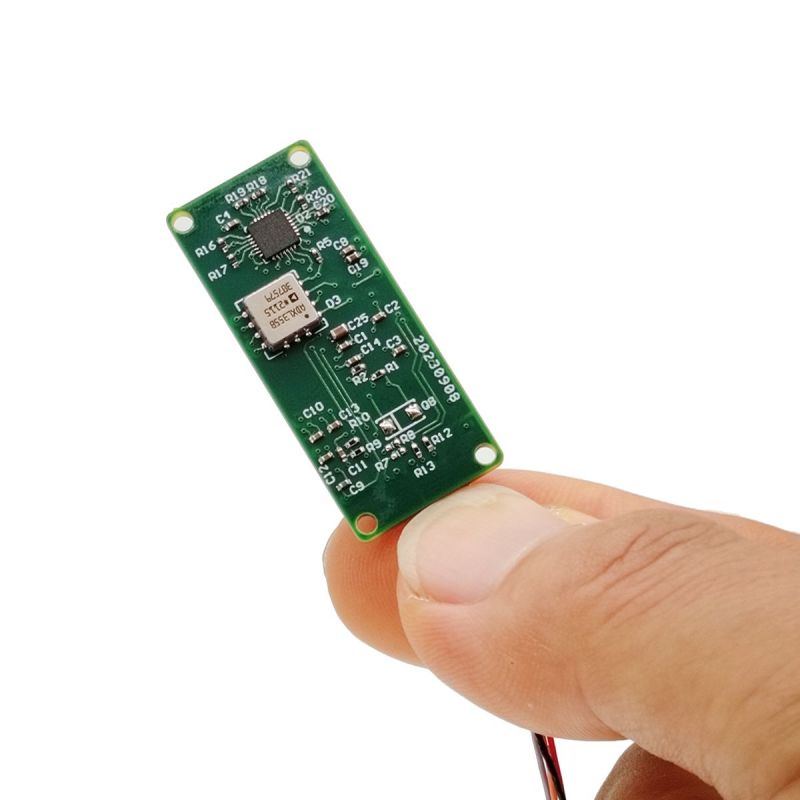

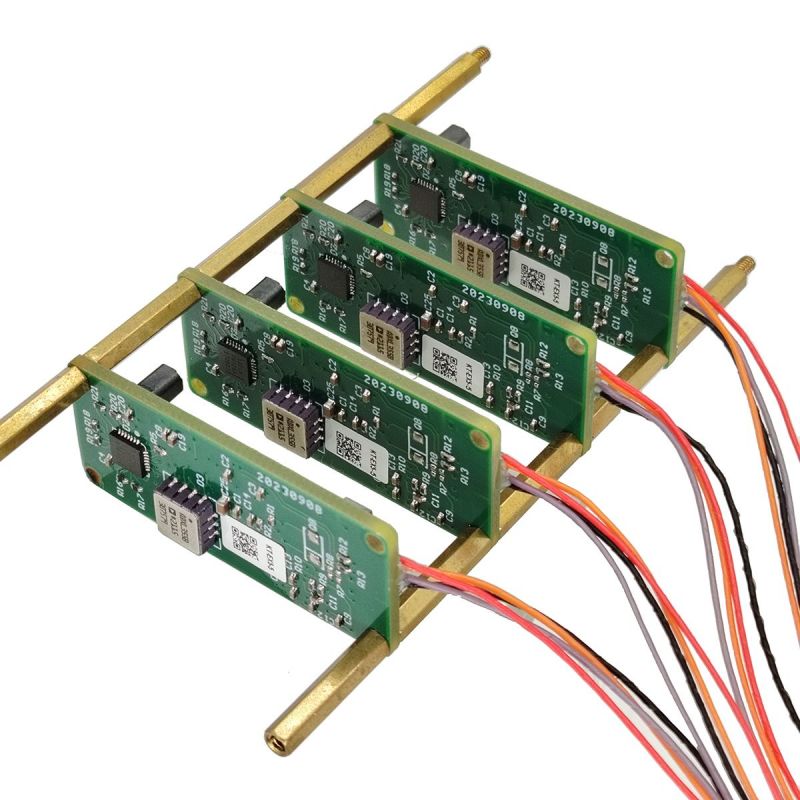

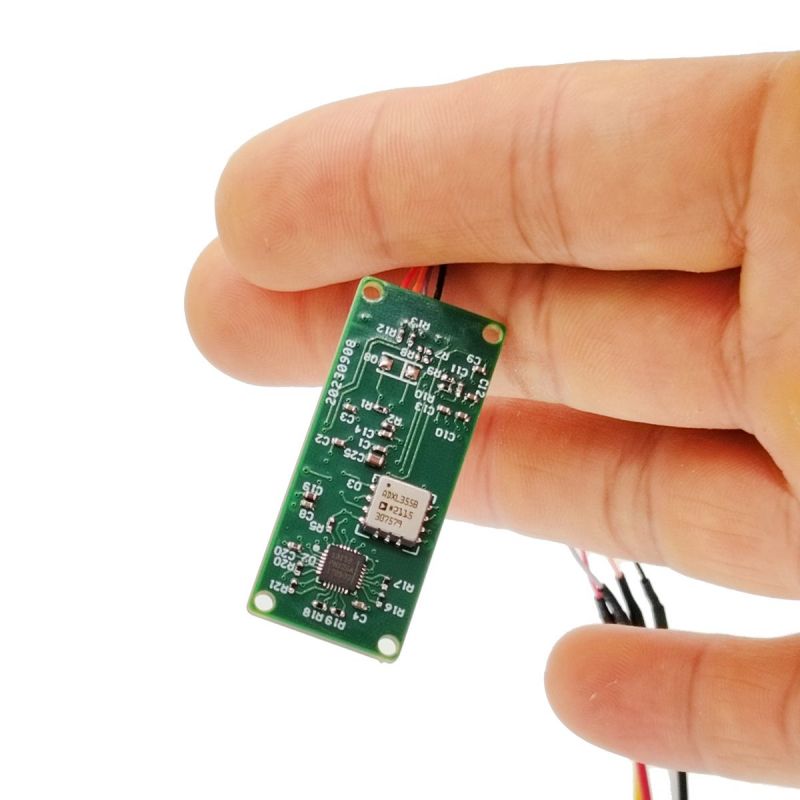

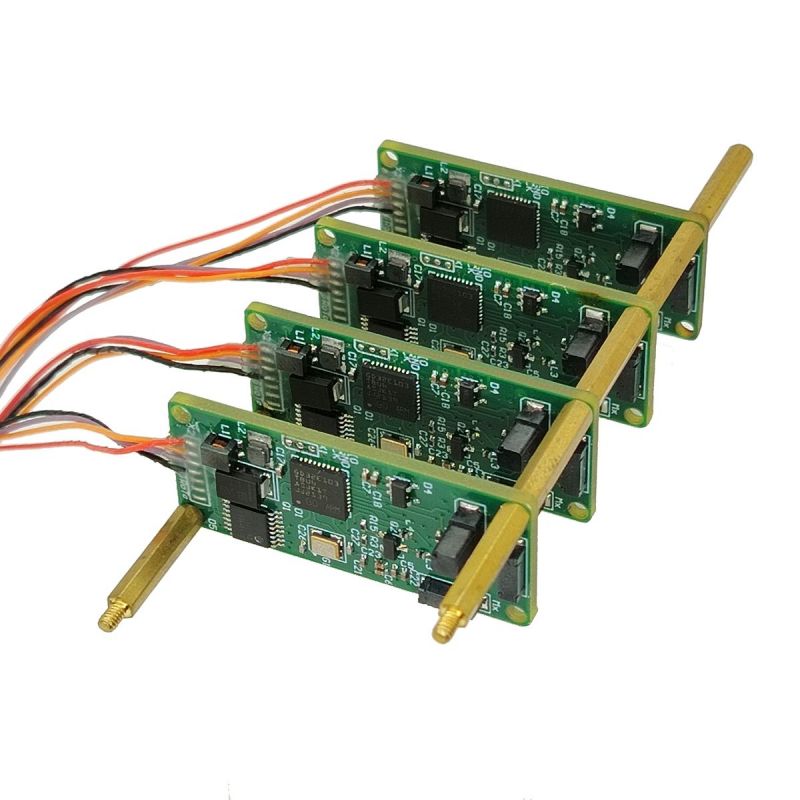

La boussole électronique militaire de haute précision STA-EX5-5 a les caractéristiques d'une faible consommation d'énergie, d'une petite taille, d'un poids facile et d'une intégration facile. Largement utilisé dans: Aviation, aérospatiale, robotique, navigation, navigation autonome des véhicules, positionnement de l'antenne, orientation en aéromodeling, instrumentation portative et autres champs.
Article | Indice | ||
Angle azimutal | Plage de mesures | 0 ° ~ 360 ° | |
Précision de mesure statique | Après l'étalonnage spatial du champ magnétique | ≤0,5 ° @ (- 65 ° ≤ angle d'inclination ≤ 65 °) | |
≤0.2o@horizontal | |||
Après l'étalonnage horizontal | ≤0.2o@horizontal | ||
Résolution | 0,01 ° | ||
Répétabilité | 0,05 ° | ||
Angle d'inclinaison | Plage de mesures | Angle de pas | -90 ° ~ 90 ° |
Angle de roulement | -180 ° ~ 180 ° | ||
Précision | Angle de pas | <0,1 ° @ (- 80 ° ~ 80 °) | |
Angle de roulement | <0,1 ° @ (- 65 ° ~ 65 °) | ||
Résolution | 0,01 ° | ||
Répétabilité | 0,05 ° | ||
Magnétomètre | Plage de mesures | ± 125 | |
Résolution | 0,015ut | ||
Répétabilité | ± 0,1t | ||
Accéléromètre | Plage de mesures | ± 2G | |
Résolution | 0,2 mg | ||
Répétabilité | 0,2 mg | ||
Stabilité | 0,2 mg | ||
Capteur de température | Plage de mesures | -40 ℃ - + 85 ℃ | |
Précision | ± 5 ℃ | ||
Taux de mise à jour des données | Max 100hz |
Modèle | STA-EX5-5 | STA-EX5-5-A |
Tension d'alimentation | DC3.6V ~ 20V | DC3.6V ~ 20V |
Courant de travail | ≤12mA (TTL) | ≤12mA (TTL) |
≤16mA (RS232) | ≤16mA (RS232) | |
Mode de sommeil | <300UA (TTL) | <300UA (TTL) |
Interface de communication | TTL / RS232 | TTL / RS232 |
Taux de bauds | 300 ~ 921600 | 300 ~ 921600 |
Température de fonctionnement | -40 ℃ ~ 85 ℃ | -40 ℃ ~ 85 ℃ |
Température de stockage | -40 ℃ ~ 85 ℃ | -40 ℃ ~ 85 ℃ |
Taille | 17x40x13 mm | 17x40x13 mm |
Poids | 7g | 7g |
Connecteur | Ligne de vol | A1251wr-6p |
