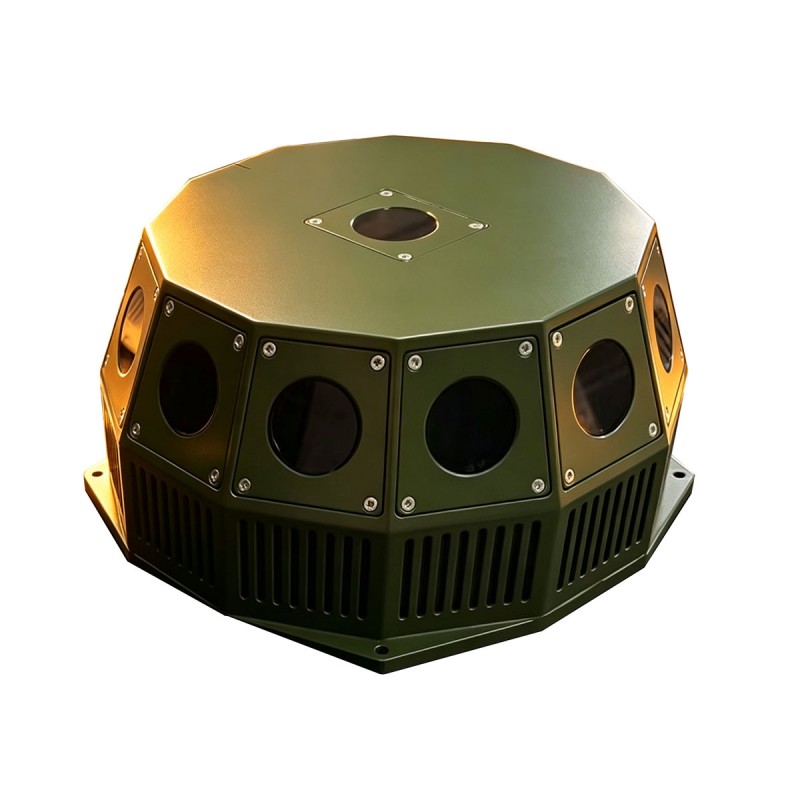

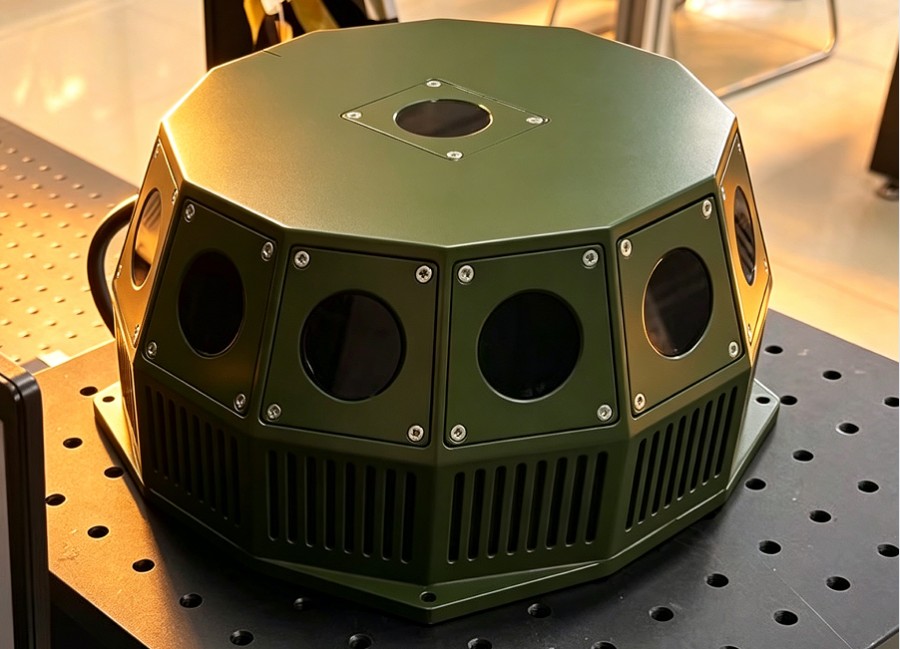

Système d'avertissement laser LWS360DX
Le système d'avertissement laser distribué STA-LWS360DX intègre des fonctions d'avertissement laser et de décodage du signal. Equipé de 13 unités de détection, il permet une détection azimutale complète à 360°. Lors de la détection de signaux d'impulsion laser, le système génère des informations sur l'azimut de la menace en temps réel. Il peut déclencher des alarmes acousto-optiques ou piloter des lasers leurres pour reproduire des modèles de codes interceptés à des fins de brouillage trompeur.
Longueur d'onde de détection : 900-1700 nm
Portée de détection : ≥5 km
Champ de vision de détection : Azimut : 360°, Pas : -15° à 90°
envoyer une demande
Description du produit
Le système d'avertissement laser distribué STA-LWS360DX est équipé de 13 unités de détection, réalisant une couverture sans visibilité d'un azimut de 360° et d'une élévation de -15°～90°. Il peut percevoir, détecter et identifier en temps réel les signaux entrants de menace de rayonnement laser externe. Construit avec un décodeur de haute précision, le système prend en charge la reconnaissance de codes jusqu'à pas moins de 32 bits. Il peut coopérer avec des lasers à haute énergie pour former un système de déception angulaire autonome, dévier les armes à guidage laser entrantes et protéger les cibles amies.
Adoptant une architecture modulaire, le système présente une disposition compacte et une fiabilité opérationnelle élevée avec une installation, une mise en service et une maintenance pratiques. Compatible avec les plates-formes terrestres, embarquées sur véhicules et embarquées, il permet une configuration flexible en fonction des missions de combat pour remplir des tâches de détection des menaces laser, d'alerte précoce et de contre-mesures optoélectroniques dans divers scénarios complexes.
Adoptant une architecture modulaire, le système présente une disposition compacte et une fiabilité opérationnelle élevée avec une installation, une mise en service et une maintenance pratiques. Compatible avec les plates-formes terrestres, embarquées sur véhicules et embarquées, il permet une configuration flexible en fonction des missions de combat pour remplir des tâches de détection des menaces laser, d'alerte précoce et de contre-mesures optoélectroniques dans divers scénarios complexes.
Scénarios d'application :
a) Plates-formes terrestres/montées sur véhicule/navire : produisent des informations d'avertissement de menace laser pour guider les radars optoélectroniques afin de capturer et de suivre les azimuts des menaces ;
b) b) Coopérer avec des lasers à haute énergie pour construire un système de déception laser autonome, dévier les armes à guidage laser entrantes et protéger les cibles amies.
b) b) Coopérer avec des lasers à haute énergie pour construire un système de déception laser autonome, dévier les armes à guidage laser entrantes et protéger les cibles amies.
Principaux paramètres techniques
| Articles | Indicateurs |
| Modèle | STA-LWS360DX |
| Type de détecteur | InGaAs |
| Longueur d'onde de détection | 0,9 ~ 1,7 μm (personnalisable selon les besoins) |
| Objet de reconnaissance | Toutes les menaces laser dans la plage 900-1 700 nm |
| Plage de détection | ≥5km (plus le laser est fort, plus la détection est loin, et vice versa) |
| Portée de détection laser | Azimut : 360° |
| Pas : -15° à 90° | |
| Résolution angulaire | 15° |
| Sensibilité de détection | ≥100 μW/cm² |
| Temps de réponse | <10 ms |
| Rayon d'interception | ≥50 m (température normale conditions météorologiques modérées, indicateur cible 120 mJ) |
| Nombre maximum de bits de code identifiables | 9:32 bits (irradiation stable) |
| Mode de travail | Avertissement déclenché |
| Dimension hors tout | 210 mm × 210 mm × 105 mm |
| Poids | ≤3kg |
| Température de fonctionnement | -40 ℃ ~ +55 ℃ |
| Température de stockage | -40 ℃ ~ +60 ℃ |
| Niveau de protection | IP66 |
| Essai de vibrations | 5 ~ 16 Hz : 1,5 mm ; 16 à 60 Hz : 1,5 g |
| Essai d'impact | 10g/11ms |
Caractéristiques du produit du système d'avertissement laser STA-LWS360DX
•Une fonction de décodage puissante, combinée à un équipement laser haute puissance, peut tromper les bombes à guidage laser.
• Détection PRF (Pulse Repetition Frequency)
• Détection et suivi simultanés de plusieurs menaces
• Réinitialisez l'entrée à zéro pour effacer les données critiques de la mémoire.
• Valeur MTBF élevée
• Équipement de test de maintenance de niveau O
• IP67 Protection contre la pénétration d'eau et de poussière
• Résistance au test au brouillard salin 800 heures
• Détection PRF (Pulse Repetition Frequency)
• Détection et suivi simultanés de plusieurs menaces
• Réinitialisez l'entrée à zéro pour effacer les données critiques de la mémoire.
• Valeur MTBF élevée
• Équipement de test de maintenance de niveau O
• IP67 Protection contre la pénétration d'eau et de poussière
• Résistance au test au brouillard salin 800 heures

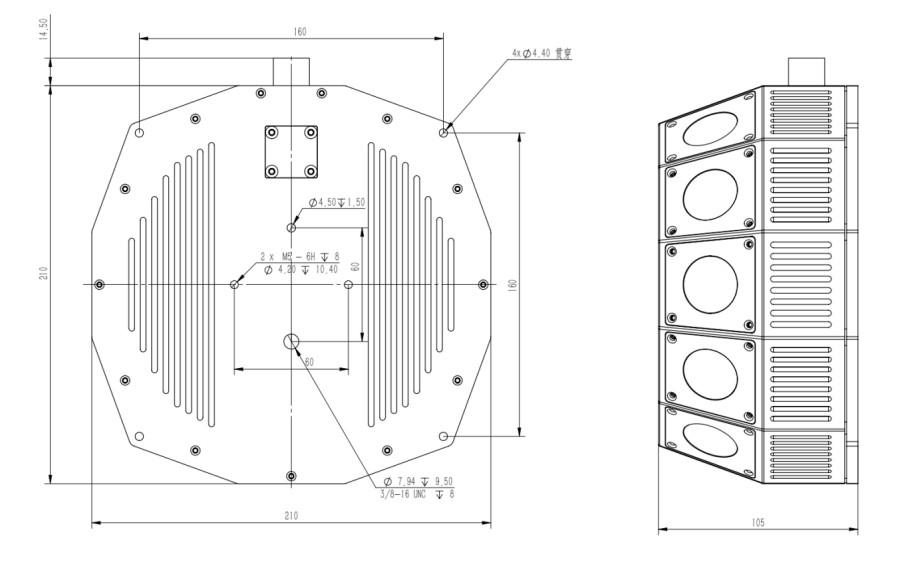

Schéma de structure
Alimentation et interface de communication
| En série | Définition de la broche | Fonction | Remarque |
| 1 | PIN1 | T+ | Violet |
| 2 | PIN2 | T- | Orange |
| 3 | PIN3 | R+ | Jaune |
| 4 | PIN4 | +24V | Bleu |
| 5 | PIN5 | +24V | Gris |
| 6 | PIN6 | R- | Vert |
| 7 | PIN7 | GND | Blanc |
| 8 | PIN8 | GND | Brun |
| 9 | PIN9 | Durée de vie | Rouge |
| 10 | PIN10 | GND | Noir |
Remarques : Pour plus d'informations sur le produit, veuillez contacter l'équipe Jioptics.
