Module télémètre laser sans danger pour les yeux, 3 km

Module télémètre laser sans danger pour les yeux, 3 km

Le module télémètre laser STA-D30X 3 km est développé à l'aide d'un laser en verre erbium 1535 nm et est conçu pour la sécurité oculaire de classe 1/1 M. Le produit est doté d'une portée à impulsion unique, capable de mesurer des distances allant jusqu'à 3 000 m pour les véhicules et 5 km pour les bâtiments. compact, léger et stable, ce qui le rend idéal pour l'intégration avec l'imagerie thermique, les appareils de vision nocturne, les unités panoramiques-inclinables montées sur véhicule et les modules aéroportés.

envoyer une demande

Description du produit

Le module de sécurité oculaire de 3 km est principalement composé d'un module laser, d'une antenne de réception, d'un composant de détection, d'un circuit imprimé matériel, d'une structure principale, etc.


Paramètre de performances

Nom du projet Paramètre technique Remarques
Modèle de produit STA-D30X
Sécurité oculaire Classe 1 (CEI 60825-1)
Longueur d'onde laser 1535 ± 5 nm
Portée de visée Φ13mm
Ouverture de réception Φ16,5 mm
Plage de mesure 15-5000m
Plage de mesure maximale ≥7000m Cibles typiques ; Réflectivité ≥80 %
≥5000m Bâtiment ; Réflectivité ≥60 %
≥3000m Cible de l'OTAN
≥2000m être humain
≥1000m UVA
Plage de mesure minimale 15m
Précision de la portée ±1 m (RMS)
Fréquence de plage 1-10Hz
Résolution de la portée 20m
Taux de précision ≥98 %
Taux de fausses alarmes ≤ 1%
Détection multi-cibles 3 (nombre maximum)
Indicateurs électriques
Type d'interface UART(TTL_3,3 V)
Débit en bauds 115 200 bps (par défaut) / 57 600 bps / 9 600 bps
Tension de service DC4,5 ~ 16 V
Dissipation de puissance attends le moment opportun ≤0,6W
travail ≤1,5 W à 1 Hz
valeur maximale ≤7W@12V
Caractéristiques physiques
Poids 32 ± 1 g
Taille 48 × 30,5 × 21 mm
Fouetter 1200g, 1ms
Vibrer 5 ~ 50 ~ 5 Hz, 1 octave/min, 2,5 g
Stabilité de l'axe laser ≤0,05mrad
L'axe optique est parallèle à l'erreur de référence d'installation ≤0,3mrad
Adéquation environnementale
Température de travail -40~+70 °C
Température de stockage -55~+75 °C
Problème de température +70 ℃ 、-50 ℃
Fiabilité MTBF ≥ 1500h
Fonction majeure A) Fonction de télémétrie cible initiale et finale ; b) Fonction de télémétrie multi-cibles ; c) Distance à la fonction de commutation ; D) Fonction de contrôle de puissance externe ; E) Fonction de comptage cumulatif laser

note explicative :

1)Taille de la cible OTAN2,3 m × 2,3 m, taille de la cible humaine 0,5 m × 1,7 m, taille de la cible UAV 0.3m × 0,3 m, réflectivité 30 % ; visibilité ≥25km, réflectivité cible typique ≥80%.


interface client

Interface électrique

Les exigences en matière d'interface électrique sont les suivantes :

A) Tension d'alimentation : 4,5 V ~ 16 V ;

b) Consommation électrique en veille : inférieure ou égale à 0,6 W ;

c) Consommation électrique moyenne : inférieure ou égale à 1,5 W à 1 Hz ;

d) Consommation électrique maximale : inférieure ou égale à 7 W à 12 V ;

e) Définition de l'interface : Modèle de connecteur : Connecteur du fleuve Yangtze : A1257WR-S-6P, la définition des broches de l'alimentation électrique et du port de communication à l'extrémité du télémètre est indiquée dans le tableau 1.

Définition des broches d'alimentation et du port de communication pour télémètre


épingle grade remarques
1 NIV+ Alimentation, 4,5 ~ 16 V
2 NIV+ Alimentation, masse
3 POWER_ON Interrupteur d'alimentation du module, niveau TTL_3,3 V ; module allumé (> 2,7 V), module éteint (<0,3 V)
4 UART_TX Émetteur de port série, niveau TTL_3,3 V
5 UART_RX Récepteur de port série, niveau TTL_3,3 V
6 GND Masse du port série

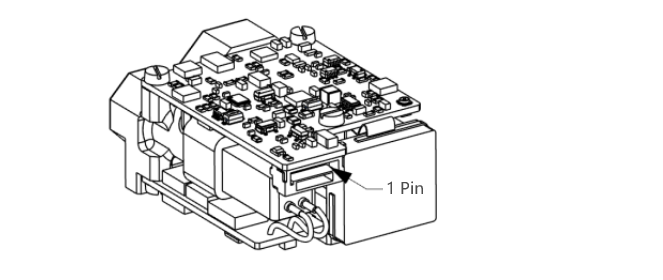

Diagramme schématique de la broche 1

interface mécanique

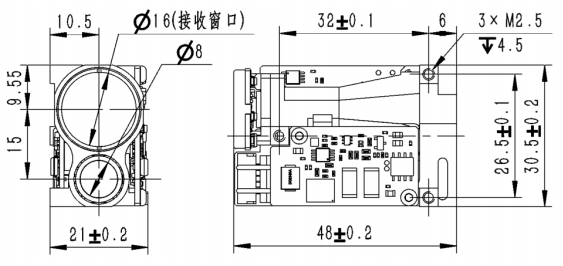

Les dimensions externes du module de télémétrie et l'interface d'installation utilisateur sont indiquées dans la figure ci-dessous.

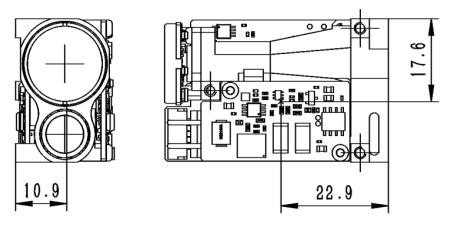

Le centre de masse est indiqué ci-dessous


Suggestions d'utilisation des fenêtres lumineuses

Sélection des matériaux

Matériau des fenêtres lumineuses

Le verre optique H-K9L est sélectionné comme matériau de fenêtre lumineuse. Le H-K9L est le verre optique incolore le plus courant, adapté à la plage laser de 300 nm à 2 100 nm. Il présente des performances élevées et des propriétés physiques supérieures.

Exigences de traitement

La tolérance d'angle de coin de la fenêtre lumineuse doit être aussi petite que possible. Nous recommandons que la tolérance de l’angle du coin soit inférieure ou égale à 3′ (grade de tolérance inférieur ou égal à 7) ;

La surface optique de la fenêtre lumineuse doit être aussi lisse que possible et nous recommandons un écart moyen arithmétique de contour (Ra) de 0,012.

Utiliser les recommandations

Suggestions de revêtement de fenêtre léger

Il est recommandé de recouvrir la fenêtre optique du télémètre laser 1535 nm d'un film antireflet de 1525 nm à 1545 nm avec une transmission ≥99 %. En fonction de l'environnement d'utilisation spécifique du produit, d'autres films protecteurs tels qu'un film hydrophobe ou un film dur peuvent être sélectionnés sur la surface extérieure de la fenêtre optique. Les autres indicateurs se réfèrent au GJB2485-95 avec une transmission ≥97 %.

Façonner et utiliser des suggestions de fenêtre lumineuse

L'ouverture effective de la fenêtre optique varie en fonction du produit. Ses dimensions extérieures doivent garantir que l'ouverture effective-diamètre extérieur de la fenêtre optique ≥ 2 mm, et le diamètre extérieur de l'antenne du télémètre-taille de projection de l'ouverture effective de la fenêtre optique ≥ 1,5 mm. Le diagramme schématique est présenté dans la figure ci-dessous. En raison de l'absorption du laser par la fenêtre optique, il est recommandé que l'épaisseur de la fenêtre optique elle-même soit contrôlée entre 2 et 4 mm en fonction de ses dimensions extérieures.

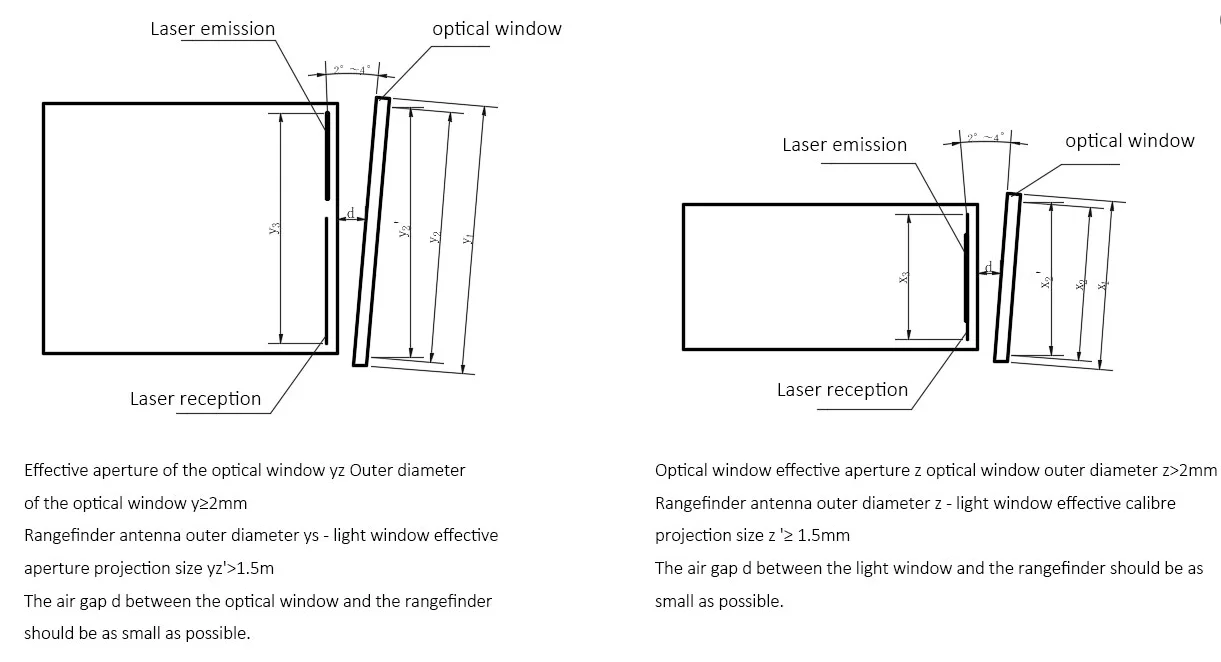

Étant donné que la fenêtre lumineuse a une transmission élevée, il est recommandé que l'écart d'axe entre l'axe optique d'émission et l'axe normal de la fenêtre lumineuse soit contrôlé entre 2° et 4°. Le diagramme schématique de la position de la fenêtre lumineuse et des deux barillets est présenté dans la figure ci-dessous. Dans le même temps, l'intervalle d'air entre la fenêtre lumineuse et le télémètre doit être aussi petit que possible.
