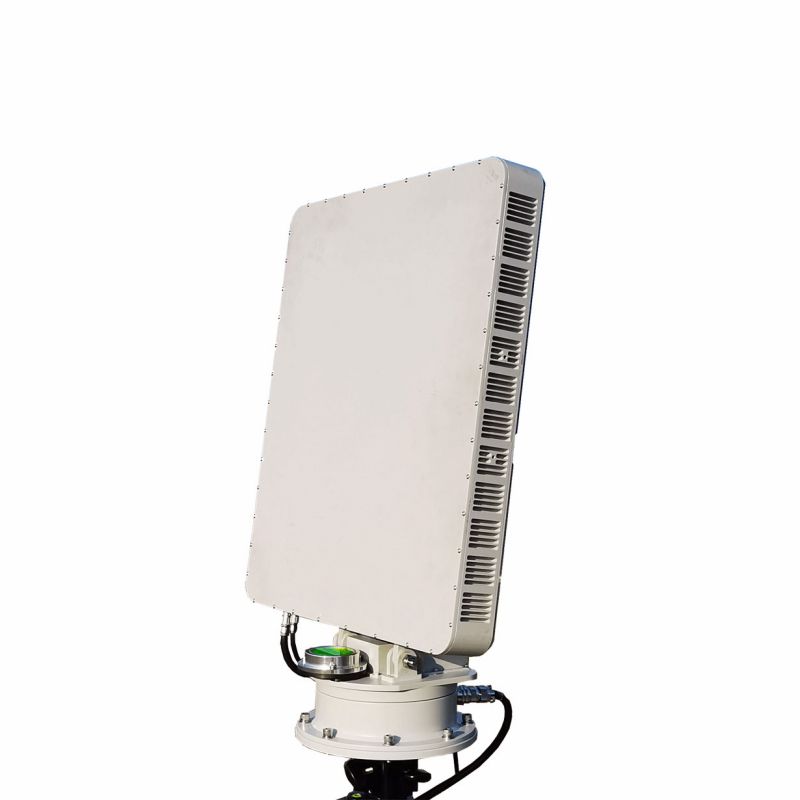

Radar de surveillance d'UAV à basse altitude de la série T10 (AESA)
La série T10 Radar de surveillance d'UAV à basse altitude (AESA) est principalement utilisée dans la surveillance à basse altitude et au sol, le radar adopte une technologie de formation de faisceau numérique, une puissance radiée omnidirectionnelle à faible équivalent et un débit de données de recherche élevé. Le radar adopte la technologie de suppression de l'encombrement adaptative et la technologie de suivi pré-détection des cibles dense, avec un taux de fausses alarmes à encombrement extrêmement faible, et peut automatiquement suivre et naviguer automatiquement plus de 150 lots de cibles et de production de informations de position de haute précision.
Modèle:AESA
envoyer une demande
Description du produit
T10 Série à basse altitude UAV Radar de surveillance (AESA) Fonction majeure
1. Trois système de coordonnées, couverture d'azimut à 360 °, couverture de pas> 30 °;
2. Avec la fonction d'indiquer les informations de coordonnées et de vitesse de la cible active dans le balayage radar
3. Avec la fonction d'indiquer automatiquement la trajectoire de mouvement cible;
4. Avec la fonction de la filtration de l'encombrement, l'encombrement du sol, l'encombrement de l'eau et l'encombrement météorologique n'établissent pas de piste efficace.
2. Avec la fonction d'indiquer les informations de coordonnées et de vitesse de la cible active dans le balayage radar
3. Avec la fonction d'indiquer automatiquement la trajectoire de mouvement cible;
4. Avec la fonction de la filtration de l'encombrement, l'encombrement du sol, l'encombrement de l'eau et l'encombrement météorologique n'établissent pas de piste efficace.
Paramètre du produit
| Article | Indice | |||
| Modèle | Sta-t10a | STA-T10B | STA-T10C | STA-T10D |
| Type radar | Radar à tableau phasé | |||
| Fréquence de fonctionnement | Bande X | |||
| Fréquence de fonctionnement | 10.4 ~ 10,6GH Z | |||
| Nombre de sauts de fréquence | 4 | |||
| Plage de couverture de tangage (angle de champ de pas) | -5 ~ 30 ° | |||
| Plage de couverture de l'azimut (angle de champ horizontal) | 360 ° | |||
| Précision de mesure de l'angle: orientation | 0,4 ° (RMS), pas: 0,4 ° (RMS) | |||
| Hauteur de détection | 800 m | |||
| Distance de détection (Phantom 4) | ≥ 5 km | ≥ 6 km | ≥7 km | ≥8 km |
| Distance de détection (personnel) | ≥8 km | |||
| Distance de détection (véhicule) | ≥10Km | |||
| Zone aveugle | 25m | |||
| Vitesse de l'antenne | 2s / tr / min (180 ° / s) | |||
| Suivant simultanément le nombre de cibles | ≥ 150 cibles | |||
| précision de renommée | 5m (RMS) | |||
| Plage de vitesse radiale de détection | 1 ~ 100 m / s | |||
| Adaptabilité environnementale | -40 ~ + 55 ℃ | |||
| Humidité de travail | > 60% | |||
| Interface de communication | Gigabit Ethernet | |||
| Niveau de protection | IP65 | |||
| Consommation d'énergie | 200W | |||
| Taille de l'hôte (à l'exclusion du servo) | 580 * 500 * 75 mm | |||
| Poids | 20 kg | |||
| Résistance au vent | Cela fonctionne normalement dans le temps sous la force 6 vent | |||
