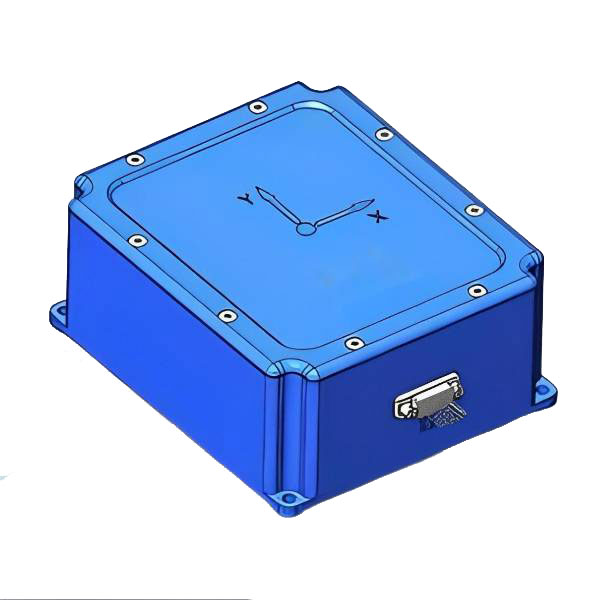

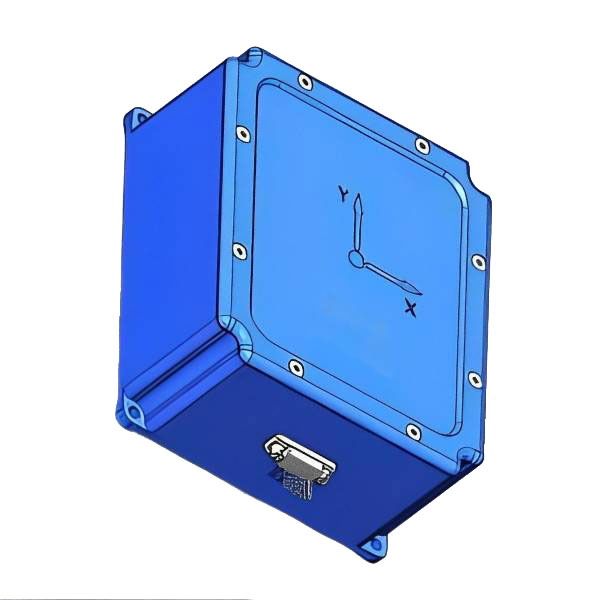

Système de mesure de mesure du gyroscope à fibre optique
Le système de mesure de mesure du gyroscope à fibre de gyroscope JIO-FOG100A est un système de mesure triaxial de la liberté basé sur le système de mesure de la technologie micro-mécanique (MEMS), le gyroscope MEMS à haute performance intégré et l'accéléromètre MEMS, à travers l'algorithme de filtrage calcule l'angle de pas, l'angle de rouleau et l'angle de la tête de l'opérateur en temps réel.
Modèle:JIO-FOG100A
envoyer une demande
Description du produit
Facultativement adapté à un magnétomètre pour obtenir une conclusion nord de haute précision, et la vitesse angulaire à 3 axes de sortie et l'accélération à 3 axes sont utilisées pour le contrôle du mouvement.
Jioptics propose une suite de produits gyro à fibre optique complète desservant un large éventail d'exigences de la note tactique à la note de navigation.
Installation de Jioptics du gyroscope à fibre optique pour offrir une facilité de flexibilité d'intégration, et notre boîte à outils pour les développeurs au prototypage rapide, non seulement répondant aux exigences de spécification, fournissent également des performances de haute qualité répondant à la demande d'utilisateurs finaux.
Jioptics propose une suite de produits gyro à fibre optique complète desservant un large éventail d'exigences de la note tactique à la note de navigation.
Installation de Jioptics du gyroscope à fibre optique pour offrir une facilité de flexibilité d'intégration, et notre boîte à outils pour les développeurs au prototypage rapide, non seulement répondant aux exigences de spécification, fournissent également des performances de haute qualité répondant à la demande d'utilisateurs finaux.
Nos services
Jioptics est une équipe professionnelle et efficace. Vous fournir des services OEM / ODM, contactez-nous pour personnaliser votre gyroscope exclusif à fibre optique
Caractéristique du produit
- Mieux que 0,1 ° de précision d'attitude
- Plage de mesure d'attitude ± 90 °
- Plage de températures de fonctionnement: -40 ~ 65 ℃
- Environnement de vibration: 10 ~ 2000 Hz, 6G (RMS)
- Types d'interface riches, support RS232, RS422, CAN et d'autres interfaces standard
- Conception d'étanchéité étanche
- Plage de mesure d'attitude ± 90 °
- Plage de températures de fonctionnement: -40 ~ 65 ℃
- Environnement de vibration: 10 ~ 2000 Hz, 6G (RMS)
- Types d'interface riches, support RS232, RS422, CAN et d'autres interfaces standard
- Conception d'étanchéité étanche
Caractéristiques électriques
- Alimentation: 5v (typ.), Entrée de tension large personnalisable 12 ~ 36V
- Alimentation nominale: 0,5 W (max)
- Ripple: 100 mV (crête à crête)
- Alimentation nominale: 0,5 W (max)
- Ripple: 100 mV (crête à crête)
Dimensions mécaniques
Système de mesure de mesure du gyroscope à fibre optique Paramètres techniques
| Paramètre | Conditions de test | Valeur typique | Valeur maximale | Unité |
| Plage de mesure dynamique |
|
|
450 | º / s |
| Stabilité du biais zéro | Variance allan, axe z | 0.8 |
|
º / h |
| ALLAN Variance, axe X et Y-axe | 1.6 |
|
º / h | |
| 10s moyenne, x, axe y (-40 ℃ ~ + 80 ℃, température constante) | 6 |
|
º / h | |
| 1s moyenne, x, axe y (-40 ℃ ~ + 80 ℃, température constante) | 9 |
|
º / h | |
| Décalage zéro | Plage de décalage zéro | ± 0,2 |
|
º / s |
| Zéro biais changement sur toute la plage de température | ± 0,06 |
|
º / s | |
| Répétabilité de départ | 0.006 |
|
º / s | |
| Répétition de départ de tous les jours | 0.009 |
|
º / s | |
| Influence de l'accélération linéaire sur le biais zéro | 0.002 |
|
º / s | |
| L'influence des vibrations sur le décalage zéro, le changement avant et après les vibrations | 0.002 |
|
º / s | |
| L'influence des vibrations sur le décalage zéro, le changement avant vibration | 0.002 |
|
º / s | |
| Facteur d'échelle | Précision du facteur d'échelle, axe z | 0.3 |
|
% |
| Précision du facteur d'échelle, x, axe y | 0.6 |
|
% | |
| Non linéarité du facteur d'échelle, axe z | 0.01 |
|
% FS | |
| Non linéarité du facteur d'échelle, x, axe y | 0.02 |
|
% FS | |
| Angle de marche aléatoire |
|
0.001 |
|
° / √hr |
| Densité de bruit |
|
0.001 |
|
° / s / √hr |
| Résolution |
|
3,052 × 10−7 |
|
º / s / LSB |
| Bande passante |
|
200 |
|
HZ |
Paramètres d'accéléromètre
| Paramètre | Conditions de test | Valeur typique | Valeur maximale | Unité |
| Plage de mesure dynamique |
|
16 |
|
g |
| Stabilité du biais zéro | Variance allan | 0.03 |
|
mg |
| 10s moyenne (-40 ℃ ~ + 80 ℃, température constante) | 0.2 |
|
mg | |
| 1s moyenne (-40 ℃ ~ + 80 ℃, température constante) | 0..3 |
|
mg | |
| Décalage zéro | Plage de décalage zéro | 5 |
|
mg |
| Variation de décalage zéro (pic à crête) sur la plage de température complète | 5 |
|
mg | |
| Répétabilité de départ | 0.5 |
|
mg | |
| Répétition de départ de tous les jours | 0.8 |
|
mg | |
| Coefficient de température de biais zéro | 0.05 | 0.1 | mg / ℃ | |
| Facteur d'échelle | Précision du facteur d'échelle | 0.5 |
|
% |
| Non linéarité du facteur d'échelle | 0.1 |
|
% FS | |
| Vitesse à pied aléatoire |
|
0.029 |
|
m / s / √hr |
| Densité de bruit |
|
0.025 |
|
mg / √hz |
| Résolution |
|
1,221 × 10−8 |
|
g / lsb |
| Bande passante |
|
200 |
|
HZ |
Paramètres de magnétomètre (facultatif)
| Paramètre | Conditions de test | Valeur typique | Valeur maximale | Unité |
| Plage de mesure dynamique |
|
2.5 |
|
gauss |
| Décalage zéro | Environnement non magnétique | 15 |
|
mgauss |
Précision
| Paramètre | Conditions de test | Valeur typique | Valeur maximale | Unité |
| Précision du cap magnétique |
|
0.5 |
|
° |
Précision d'attitude horizontale
| Paramètre | Conditions de test | Valeur typique | Valeur maximale | Unité |
| Précision d'angle de tangage |
|
0.1 |
|
° |
| Précision de l'angle de roulement |
|
0.1 |
|
° |
