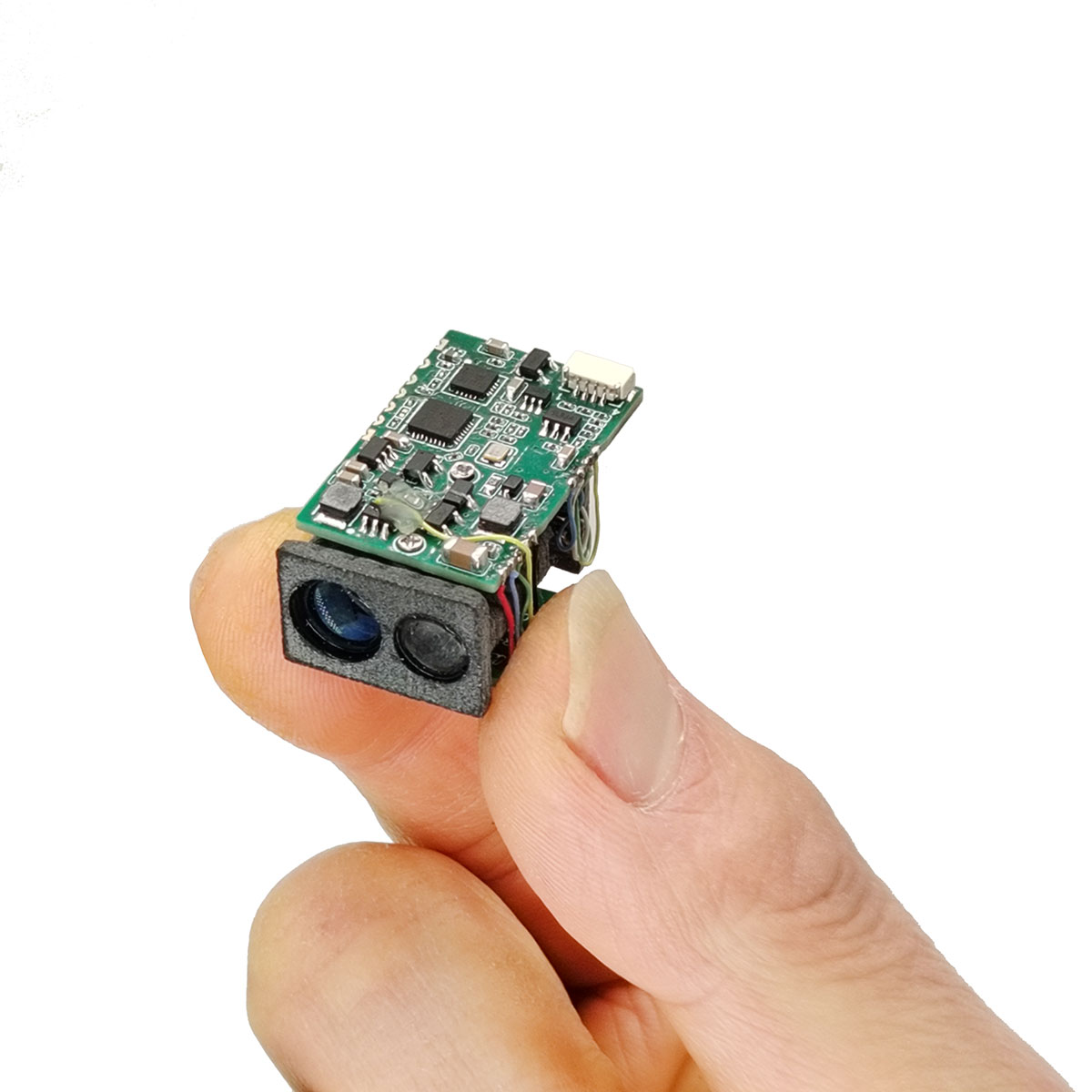

Le module de télémétrie laser à haut débit STA-MK400 est un capteur de télémétrie laser basé sur la technologie de temps de vol (TOF). Il dispose d'un contrôleur et d'un algorithme de télémétrie intégrés, avec une fréquence de télémétrie allant jusqu'à 4 KHz et une portée allant jusqu'à 120 m. Il prend en charge la communication de sortie de niveau UART et possède de fortes capacités anti-interférences, garantissant un fonctionnement stable même en plein soleil.
| Paramètres de base du module | ||
| Modèle | STA-MK400 | |
| Précision de la portée | ±0,1m | |
| Taille des modules | ≤32*19*16mm | |
| capacité de portée | Cible typique | ≥300 m, réflectance cible 90 % |
| Enquête sur le bâtiment | ≥120m | |
| Mesurer la cible naturelle | ≥80m | |
| Gamme récente | 0,1 m | |
| Fréquence de plage | 4 kHz | |
| Rapport de résolution | ±0,1m | |
| Courant de travail | ≤200mA | |
| Courant de veille | ≤33mA | |
| Consommation d'énergie en veille | ≤0,2W | |
| Consommation d'énergie | ≤0,6W | |
| CI | Durée de vie | |
| Température de travail | -10 ℃ ~ + 55 ℃ | |
| Température de stockage | -20 ℃ ~ + 65 ℃ | |
| Tension d'entrée | 5V | |
| Longueur d'onde laser | 905 nm | |
| Angle de divergence du faisceau | 8 millions | |
| Pouvoir | ≤ 1 mW sans danger pour l'œil humain | |
| Méthode de recherche de distance | impulsion | |
| Poids | 7,7 ± 0,2 g | |

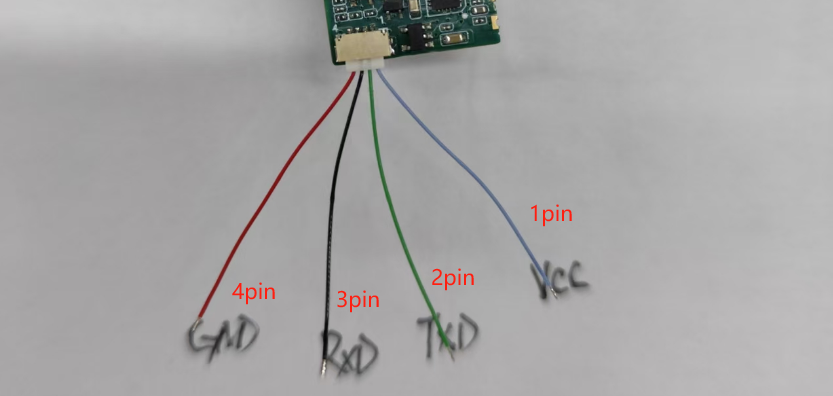

| La configuration des broches du module STA-MK400 est illustrée dans le schéma ci-dessous. | |||||
|
|||||
| Numéro de broche | description fonctionnelle | ||||
| 1 | VCC | ||||
| 2 | TXD | ||||
| 3 | RXD | ||||
| 4 | GND | ||||
| Versez :1. L'interface de communication de ce module est TTL. 2. configuration UART : 1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de contrôle de parité ; | |||||
| CARACTÉRISTIQUES CC | |||||
| paramètre | condition d'essai | moindre valeur | valeur de crête | unité | |
| Tension de fonctionnement (Vin) | T=25°C | 2.5 | 5.0 | V | |
| Courant de travail (I) | veille (T=25°C, Vin=3.0V) | - | 50.0 | mA | |
| condition de télémétrie (T=25°C, Vin=3.0V) | - | 180.0 | mA | ||
| Tableau 1-1 : Format de la trame d'instructions de l'ordinateur hôte | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 … (N-1) | N | |
| signification | en-tête de cadre | adresse du module | DL | commande et paramètre | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | LEN |
|
|
|
| Remarque 1 : La longueur des données fait référence au nombre d'octets de l'octet 3 à N, où LEN = N-2. | |||||||
| Remarque 2 : lorsque l'ordinateur hôte envoie des données, le calcul de CheckSum implique de résumer toutes les données (à l'exclusion de l'en-tête de trame) en octets et de prendre les 8 bits inférieurs, puis de calculer ce complément binaire à 8 bits est la somme de contrôle ; Exemple : L'ordinateur hôte envoie une commande à portée continue (0x13) avec l'adresse de module 01 et un champ de données de 3 octets. La somme de contrôle est calculée comme suit : La somme de 0x01,0x03 et 0x13 est égale à 0x17, le bit le moins significatif (LSB) étant 0x17. Le complément à deux de 0x17 est 0xE9. Donc CheckSum = 0xE9 La trame de données réelle transmise par l'ordinateur hôte est : A5 5A 01 03 13 E9. | |||||||
|
|
|
|
|
|
|
|
|
| Tableau 1-2 : Format de la trame de sortie du module | |||||||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 … (N-1) | N | |
| signification | en-tête de cadre | adresse du module | description des données | champ de données | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | (voir remarque 1) |
|
|
|
| Remarque 1 : Description du descripteur de données : D[7:6]:00 : Les données suivantes représentent des mesures de distance. Une valeur de distance de 0 indique qu'aucune distance n'a été détectée. 01 : Les données suivantes contiennent des informations supplémentaires, avec des détails fournis dans le tableau 1-3. 10,11 : Réservé en usineD[5:0] : Longueur des données (voir la remarque 1 dans le tableau 1) ; | |||||||
| Remarque 2 : lorsque l'ordinateur hôte reçoit les données, il calcule la somme de contrôle en additionnant toutes les données de l'adresse du module à la somme de contrôle en octets. Somme et les 8 derniers bits. Exemple : Le module transmet les données de distance 0x0B4A avec l'adresse 01. L'ordinateur hôte reçoit la trame de données : A5 5A 01 03 0B 4A A7Vérification : La somme de 0x01,0x03,0x0B,0x4A et 0xA7 est égale à 100, le bit le moins significatif (LSB) de la somme étant 00, n'indiquant aucune erreur. | |||||||
|
|
|
|
|
|
|
|
|
| Tableau 1-3 Autres informations sur la réponse | |||||||
| Octet 4 | Octet 5 | Octet 6 | Octet 7 | Octet 8 | expliquer | ||
| 06 | Somme de contrôle | ne pas avoir | ne pas avoir | ne pas avoir | Réponse simple | ||
| E0 | code d'erreur | Somme de contrôle | ne pas avoir | ne pas avoir | cadre de message d'erreur | ||
| E1 | erreur de marque | Somme de contrôle | ne pas avoir | ne pas avoir | Erreur d'autotest de démarrage | ||
| A1 | Débit en bauds | Somme de contrôle | ne pas avoir | ne pas avoir | Réponse au changement de débit en bauds | ||
| A3 | adresse du module | Somme de contrôle | ne pas avoir | ne pas avoir | Réponse lors de la lecture ou de la modification de l'adresse du module | ||
| AF | Version du logiciel | Numéro de version du produit | Somme de contrôle | Réponse lors de la lecture du numéro de version du logiciel | |||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
| Note 1 : Exemple de numéro de version du logiciel (sous-version à 2 chiffres) : Exemple 1 : Lorsque le numéro de version du logiciel est 0x0064 (équivalent à 100 en décimal), le numéro de version est V1.00. Exemple 2 : Lorsque le numéro de version du logiciel est 0x03F2 (équivalent à 1010 en décimal), le numéro de version est V10.10. Exemple de numéro de version du produit (sous-version à 1 chiffre) : Exemple 1 : Lorsque le numéro de version du produit est 0x0A (équivalent à 10 en décimal), le numéro de version est V1.0. Exemple 2 : Lorsque le numéro de version du produit est 0x65 (équivalent à 101 en décimal), le numéro de version est V10.1. |
|||||||
|
|
|
|
|
|
|
|
|
| Tableau 2-1 : Mesure de la plage d'arrêt | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x10 | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | description des données | champ de données | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x43 | 06 | ||
|
|
|
||||||
| Tableau 2-2 Mesure à plage unique | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x12 | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| signification | en-tête de cadre | adresse du module | description des données | Données de distance | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x04 | 0 - 0xFFFF | ||
|
|
|
|
|
|
|
|
|
| Tableau 2-3 Plage continue | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x13 | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| signification | en-tête de cadre | adresse du module | description des données | Données de distance | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x04 | 0 - 0xFFFF | ||
|
|
|
|
|
|
|
|
|
| Tableau 3-1 : Indicateur laser éteint | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x18 | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | description des données | champ de données | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x43 | 06 | ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Tableau 3-2 Indicateur laser allumé (avec indicateur laser) | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x19 | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | description des données | champ de données | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x43 | 06 | ||
|
|
|
|
|
|
|
|
|
| Tableau 4-1 : Commutateur de circuit périphérique | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x1A | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | description des données | champ de données | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x43 | 06 | ||
|
|
|
|
|
|
|
|
|
| Tableau 4-2 : Circuit périphérique ouvert | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x1B | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | description des données | champ de données | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x43 | 06 | ||
| Remarque : La désactivation des circuits périphériques réduit la consommation d'énergie, mais peut entraîner un retard dans le temps de réponse initial de la télémétrie. | |||||||
|
|
|
|
|
|
|
|
|
| Tableau 5-1 : Modification du débit en bauds | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| signification | en-tête de cadre | adresse du module | DL | instruire | paramètre | Somme de contrôle | |
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x04 | 0x20 | nouveau tarif de port | |
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| signification | en-tête de cadre | adresse du module | description des données | type de cadre | paramètre | Somme de contrôle | |
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x44 | 0xA1 | nouveau tarif de port | |
| Remarque : Le nouveau débit en bauds nécessite un redémarrage du système pour prendre effet. | |||||||
|
|
|
|
|
|
|
|
|
| Tableau 5-2 | |||||||
| Débit en bauds : 460800, Adresse du module : 0x00 | |||||||
|
|
|
|
|
|
|
|
|
| Tableau 6-1 : Adresses de module modifiées | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| signification | en-tête de cadre | adresse du module | DL | instruire | Nouvelle adresse | Somme de contrôle | |
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x04 | 0x22 | 0 - 0xFF | |
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| signification | en-tête de cadre | adresse du module | description des données | type de cadre | Nouvelle adresse | Somme de contrôle | |
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x44 | 0xA3 | 0 - 0xFF | |
| Remarque 1 : La nouvelle adresse du module prend effet immédiatement. | |||||||
| Remarque 2 : L'adresse 0xFF est une adresse de diffusion ; | |||||||
|
|
|
|
|
|
|
|
|
| Tableau 6-2 Adresse du module de lecture | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x23 | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| signification | en-tête de cadre | adresse du module | description des données | type de cadre | Nouvelle adresse | Somme de contrôle | |
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x44 | 0xA3 | 0 - 0xFF | |
|
|
|
|
|
|
|
|
|
| Tableau 7-1 Version du logiciel | |||||||
| Émis par l'ordinateur hôte | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5 | |
| signification | en-tête de cadre | adresse du module | DL | instruire | Somme de contrôle | ||
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x03 | 0x2F | ||
| émission du module | |||||||
| octet | 0 | 1 | 2 | 3 | 4 | 5、6、7 | 8 |
| signification | en-tête de cadre | adresse du module | description des données | type de cadre | numéro de version | Somme de contrôle | |
| valeur numérique | 0xA5 | 0x5A | 0 - 0xFF | 0x46 | 0xAF | Voir la note 1-3 dans le tableau 1 | |
