Gyroscope laser anneau-jio70

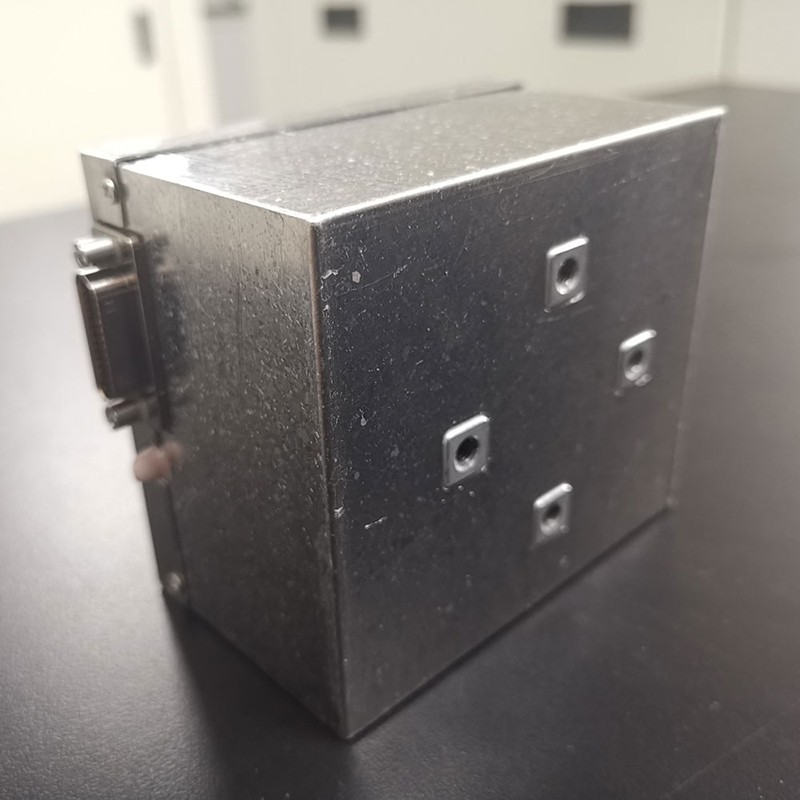

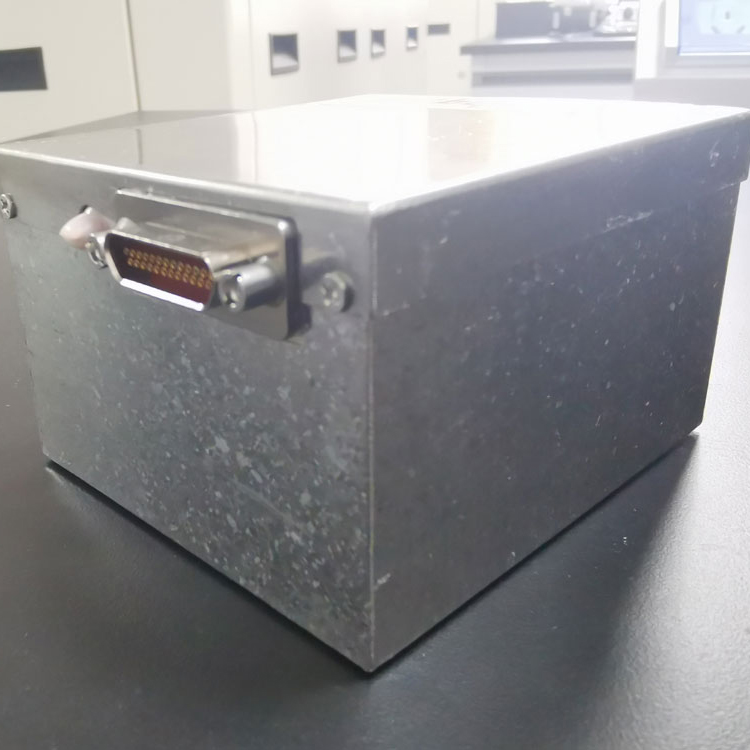

Le gyroscope laser Ring-Jio70 est un gyro laser à double fréquence numérique de haute précision produit par notre entreprise. Il présente les avantages de haute précision, d'alimentation simple, d'intégration élevée et de sortie numérique. Il peut mesurer le mouvement angulaire de l'onde porteuse autour de l'axe sensible et sortir deux ondes carrées en quadrature. Il peut être largement utilisé dans l'intégration du positionnement / navigation, de la surveillance / reconnaissance, du contrôle des incendies et du contrôle du vol des missiles et de leurs fusées de transport, des avions, des véhicules aériens sans pilote, des navires, des navires, des véhicules blindés et d'autres champs.
Modèle:JIO70-RLG
envoyer une demande
Description du produit
Le gyroscope laser en anneau est disponible dans des modèles A, B et C pour répondre à vos différents besoins.
Fonctions
Mesurez l'angle de rotation autour de son axe sensible et sortez deux ondes carrées orthogonales.
Performance
Le gyroscope laser de type Jio50 est indiqué dans le tableau 1
Tableau 1 Indicateurs techniques principaux du gyro
Tableau 1 Indicateurs techniques principaux du gyro
| numéro de série | paramètre | unité | Grade A | Grade B | Grade C | Remarque |
| 1 | Biais zéro | ° / h | ≤0,5 | / | ||
| 2 | stabilité du biais | ° / h | ≤0,3% | ≤0,5% | ≤0,8% | 100s, 1c |
| 3 | Répétabilité de biais zéro | ° / h | ≤0,3% | ≤0,5% | ≤0,8% | 1 |
| 4 | Coefficient de marche aléatoire | ° / h 1/2 | ≤0,5 ‰ | ≤0,7 ‰ | ≤1,5 ‰ | / |
| 5 | Facteur d'échelle | "/impulsion | 2.568 |
|
||
| 6 | Non linéarité du facteur d'échelle | ppm | ≤3 | / | ||
| 7 | Répétabilité du facteur d'échelle | ppm | ≤3 | 1 | ||
| 8 | Sensibilité magnétique | ° / (h · gs) | ≤2 ‰ | / | ||
| 9 | Taux angulaire d'entrée maximale | ° / s | ≥ ± 400 | / | ||
| 1 0 | Heure de début | le s | ≤10 |
|
||
Adaptabilité environnementale
A) Température de travail: -40 ℃ ~ + 65 ℃
b) température de stockage: -45 ℃ ~ + 85 ℃
c) Vibration: 9,6 g au total;
d) Choc: 30 g / 11 ms (demi-sinus) ou 75 g / 6 ms (demi-sinus);
E) Basse pression: 5000m au-dessus du niveau de la mer.
b) température de stockage: -45 ℃ ~ + 85 ℃
c) Vibration: 9,6 g au total;
d) Choc: 30 g / 11 ms (demi-sinus) ou 75 g / 6 ms (demi-sinus);
E) Basse pression: 5000m au-dessus du niveau de la mer.
| Fréquence (Hz) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Densité spectrale de puissance (G 2 / Hz) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
Alimentation et interface électrique
a) alimentation
Type: ± 5V, + 15V
Exigences: + 5V - Current 180mA, stabilité ± 50 mV, ondulation <50 mV
-5V - Current 60mm, stabilité ± 50 mV, ondulation <50 mV
+ 15V - Current 240mA, stabilité ± 100 mV, ondulation <100 mV
b) Consommation d'énergie: <6W
c) Type d'interface électrique: J30J-25zkp
D) Définition de l'interface: La définition des broches d'interface électrique est indiquée dans le tableau 2.
Type: ± 5V, + 15V
Exigences: + 5V - Current 180mA, stabilité ± 50 mV, ondulation <50 mV
-5V - Current 60mm, stabilité ± 50 mV, ondulation <50 mV
+ 15V - Current 240mA, stabilité ± 100 mV, ondulation <100 mV
b) Consommation d'énergie: <6W
c) Type d'interface électrique: J30J-25zkp
D) Définition de l'interface: La définition des broches d'interface électrique est indiquée dans le tableau 2.
Tableau 2 Tableau de définition de l'interface électrique
| numéro d'épingle | définition | Remarque |
| 1 | + 15v | entrée d'alimentation |
| 2 | + 15vgnd | + Ground Power 15V |
| 3 | Caroline du Nord | nul |
| 4 | GND | + 5V, -5V Ground Power Ground |
| 5 | Caroline du Nord | nul |
| 6 | + 5V | entrée d'alimentation |
| 7 | -5v | entrée d'alimentation |
| 8 | AOUT | Signal de sortie d'onde carré 1 (niveau TTL) |
| 9 | COMBAT | Signal de sortie d'onde carrée 2 (niveau TTL) |
| 10 | Tmp3 | Thermomètre de résistance au platine 3 |
| 11 | Tcoma | 3 Bornes communes de résistance au platine |
| 12 | Tmp1 | Résistance au platine 1 |
| 13 | Tmp2 | Résistance au platine 2 |
| 14 | + 15v | entrée d'alimentation |
| 15 | + 15vgnd | + Ground Power 15V |
| 16 | Caroline du Nord | nul |
| 17 | GND | + 5V, -5V Ground Power Ground |
| 18 | Caroline du Nord | nul |
| 19 | + 5V | entrée d'alimentation |
| 20 | -5v | entrée d'alimentation |
| vingt-et-un | AOUT | Signal de sortie d'onde carré 1 (niveau TTL) |
| vingt-deux | COMBAT | Signal de sortie d'onde carrée 2 (niveau TTL) |
| vingt-trois | GND | + 5V, -5V Ground Power Ground |
| vingt-quatre | Caroline du Nord | Top à rotation |
| 25 | Caroline du Nord | Top à rotation |
| Les modèles de résistances en platine 1, 2 et 3 sont PT1000 | ||
Fiabilité
Mtbf: 10000h
Temps de travail continu: le temps de travail continu n'est pas inférieur à 24 heures après la mise sous tension.
Temps de travail continu: le temps de travail continu n'est pas inférieur à 24 heures après la mise sous tension.
Forme et interface mécanique
A) Poids: ≤ 900 ± 100g
b) Forme et interface mécanique: comme le montre la figure 1.
b) Forme et interface mécanique: comme le montre la figure 1.
