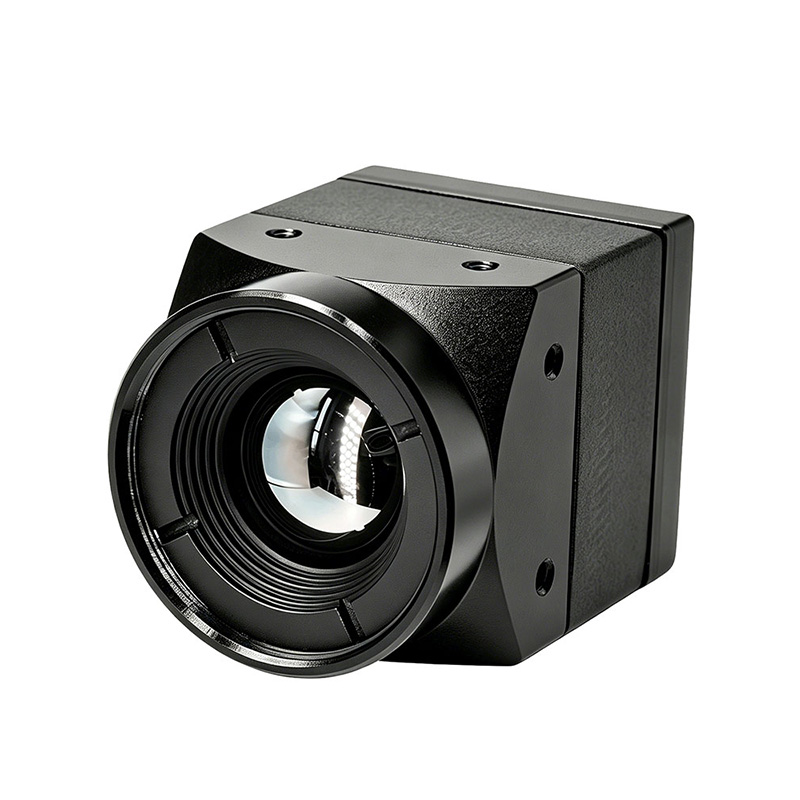

Caméra d'imagerie thermique à objectif 640x512 9.1mm pour Drone FPV
La série STA-IR640-M est un module d'imagerie infrarouge non refroidi hautes performances, disponible avec plusieurs spécifications d'objectif, notamment 4,1 mm, 6,9 mm, 9,1 mm et 13 mm. Équipé d'un détecteur infrarouge WLP à fréquence d'image élevée de 12 μm et d'une puce ISP infrarouge de 2e génération auto-développée, il offre des performances d'imagerie exceptionnelles avec une rentabilité globale optimale.
envoyer une demande
Description du produit
Doté d'une taille compacte, d'un poids léger et d'une faible consommation d'énergie, le module répond pleinement aux exigences des applications légères SWaP (taille, poids, puissance).
Adopté avec des algorithmes d'imagerie intelligents avancés sur toute la série, il garantit une sortie d'image fluide et sans instabilité, présentant des images infrarouges stables avec des détails fins et des couches distinctes. Parallèlement, il est intégré à plusieurs interfaces numériques standard, offrant une forte compatibilité pour se connecter de manière flexible à diverses plates-formes matérielles de traitement intelligentes.
Adopté avec des algorithmes d'imagerie intelligents avancés sur toute la série, il garantit une sortie d'image fluide et sans instabilité, présentant des images infrarouges stables avec des détails fins et des couches distinctes. Parallèlement, il est intégré à plusieurs interfaces numériques standard, offrant une forte compatibilité pour se connecter de manière flexible à diverses plates-formes matérielles de traitement intelligentes.
Caractéristiques du produit
⚫ Fréquence d'images élevée
⚫ Algorithme standard sans obturateur
⚫ Affichage d'images de haute qualité
⚫ Coût plus élevé
⚫ Algorithme standard sans obturateur
⚫ Affichage d'images de haute qualité
⚫ Coût plus élevé
Scénarios d'application
Recherche drone : nacelle photoélectrique.
⚫ Terminal portable : portable extérieur, vision nocturne du casque.
⚫ Inspection sécurité/incendie : surveillance industrielle, scanning périmétrique, robots d'inspection, incendie avertissement, casques de pompiers.
⚫ Intégration intelligente : conduite assistée, électroménager intelligent.
⚫ Terminal portable : portable extérieur, vision nocturne du casque.
⚫ Inspection sécurité/incendie : surveillance industrielle, scanning périmétrique, robots d'inspection, incendie avertissement, casques de pompiers.
⚫ Intégration intelligente : conduite assistée, électroménager intelligent.
Paramètres de l'objectif
| Format de tableau | E.F.L./F# | Type de mise au point | Champ de vision (H×V) | IFOV |
| 640×512 | 4. 1mmF1.2 | Athermalisé | 100° ×82° | 2,93 mrad |
| 6,9 mmF1 .0 | 62,9° ×50,4° | 1,74 mrad | ||
| 9. 1mmF1.0 | 48,1°×38,4° | 1,32 mrad | ||
| 13mmF1.2 | 33,5°×26,9° | 0,92 mrad | ||
| 25mmF1.2 | 17,5° × 14° | 0,48 mrad | ||
| 45mmF1.2 | 9,7°×7,8° | 0,27 mrad |
Remarque : La structure d'installation de l'objectif et de la caméra peut être personnalisée.
Spécifications du produit
| Indice de performance | STA-IR640-M | |
| Type de détecteur | IRFPA non refroidi VOx | |
| Résolution | 640×512 | |
| Pas de pixels | 12μm | |
| Fréquence d'images | 50Hz | |
| Gamme spectrale | 8～ 14μm | |
| NETD | ≤40mK@25℃, F# 1.0 | |
| Ajustement de l'image | ||
| Réglage de la luminosité et du contraste | Manuel/Automatique | |
| Polarité | Chaud au noir/chaud à blanc | |
| Palettes de couleurs | Soutien (1) | |
| Traitement d'images | Algorithme de contrôle de la température (sans TEC) | |
| DNR | ||
| DDE | ||
| Égalisation de l'histogramme | ||
| Miroir d'images | Gauche-droite/Haut-bas/Diagonale | |
| Synchronisation externe | 10 ~ 50 Hz, déclenchement sur front montant | Aucun |
| Alimentation(2) | ||
| Gamme d'alimentation | 5～ 12 V CC | |
| Consommation d'énergie typique à 25 ℃ | ≤0,50W | ≤0,40W |
| Interfaces(2) | ||
| Vidéo | USB | |
| CVBS | ||
| MIPI à 2 voies | ||
| Interfaces de communication série | UART | |
| Propriétés physiques (sans lentille et composant d'expansion) | ||
| Poids | 8g | |
| Taille | 21 mm × 21 mm | |
| Adaptation environnementale | ||
| Plage de températures de fonctionnement | -40 ℃ ~ + 80 ℃ (-20 ℃ ~ + 60 ℃ pour la fonction radiométrique) | |
| Plage de température de stockage | -45 ℃ ~ + 85 ℃ | |
| Humidité | 5～ 95 %, pas de condensation | |
| Vibrations(3) | 6,06 g, vibration aléatoire, toutes axiales | |
| Choc(3) | 8 0 , 4 ms, onde en dents de scie à bord arrière, 3 axes et 6 directions | |
Note:
(1) Les spécifications d'alimentation et d'interface s'appliquent uniquement à la configuration standard d'usine et ne s'appliquent pas aux composants étendus. Pour les fonctions détaillées des composants étendus, veuillez vous référer au manuel d'utilisation des composants étendus.
(2) Des composants étendus personnalisés sont disponibles sur demande. Vous pouvez nous contacter pour une personnalisation personnalisée si nécessaire.
(1) Les spécifications d'alimentation et d'interface s'appliquent uniquement à la configuration standard d'usine et ne s'appliquent pas aux composants étendus. Pour les fonctions détaillées des composants étendus, veuillez vous référer au manuel d'utilisation des composants étendus.
(2) Des composants étendus personnalisés sont disponibles sur demande. Vous pouvez nous contacter pour une personnalisation personnalisée si nécessaire.

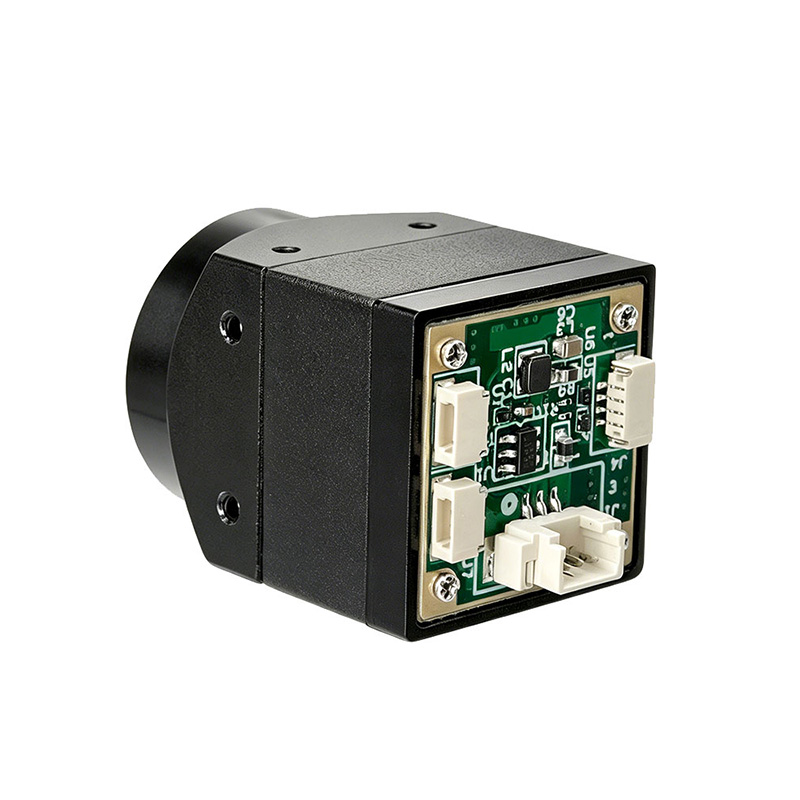

Définition des broches :
J1 : interface CVBS à 3 broches
J1 : interface CVBS à 3 broches
| 1 | CVBS | Sortir | Signal vidéo CVBS |
| 2 | GND | POUVOIR | Fondé |
| 3 | +5-12V | Pouvoir |
J4 : interface USB à 4 broches
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
Format de sortie vidéo USB (3 formats en option) :
1. UVC
2. Normes de compression vidéo H.264, H.264H
3. Norme de compression vidéo MJPEG, avec un débit binaire réglable allant de 40 à 16 384 kbps ; le débit binaire peut être ajusté et personnalisé
2. Normes de compression vidéo H.264, H.264H
3. Norme de compression vidéo MJPEG, avec un débit binaire réglable allant de 40 à 16 384 kbps ; le débit binaire peut être ajusté et personnalisé
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |
Type de connecteur 26 broches n° : DF56C-26S-0,3 V (51)
| Épingle | Définition | Fonction | Note |
| 1 、2 、3 、4 、 18 、 19 、20 、21 、 22 、23 、24 、25 、26 | Caroline du Nord |
|
|
| 5 、 7 、 9 、 11 、 13 | VDD | puissance absorbée | 5--12V |
| 16 | RXD | uart rxd | 3,3 V |
| 14 | TXD | uart txd | 3,3 V |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
Dimensions structurelles du module
Remarque : La taille du module et la structure d'installation peuvent être personnalisées selon les besoins.
