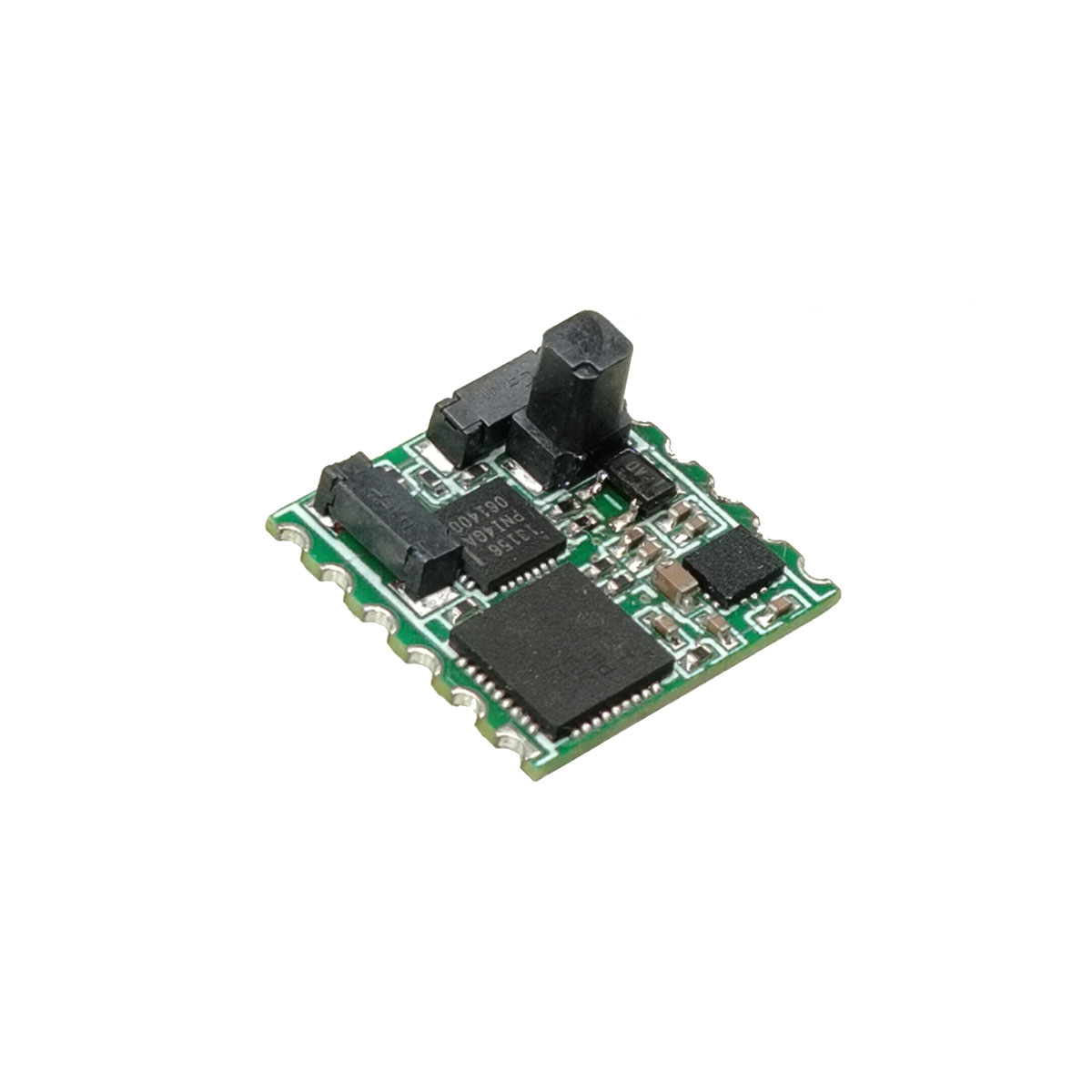

Boussole électronique 3D de haute précision
La mini boussole électronique 3D STA-HD-805 se compose d'un capteur magnétique à 3 axes, d'un accéléromètre à 3 axes et d'un microprocesseur. Il intègre des algorithmes pour calculer les angles de tangage, de roulis et de cap, et propose une compensation et une correction des interférences magnétiques douces/dures, fournissant une mesure d'attitude de haute précision. Il génère des données angulaires tridimensionnelles : cap, tangage et roulis. Il est largement utilisé dans les domaines nécessitant une orientation et une navigation, tels que l'aviation, la navigation maritime, la mesure du forage et les applications militaires.
envoyer une demande
Description du produit
★Haute précision
Précision du cap : 0,3°RMS (pas ≤40°).
Précision de l'angle de tangage/roulis : 0,3°RMS (inclinaison <80°).

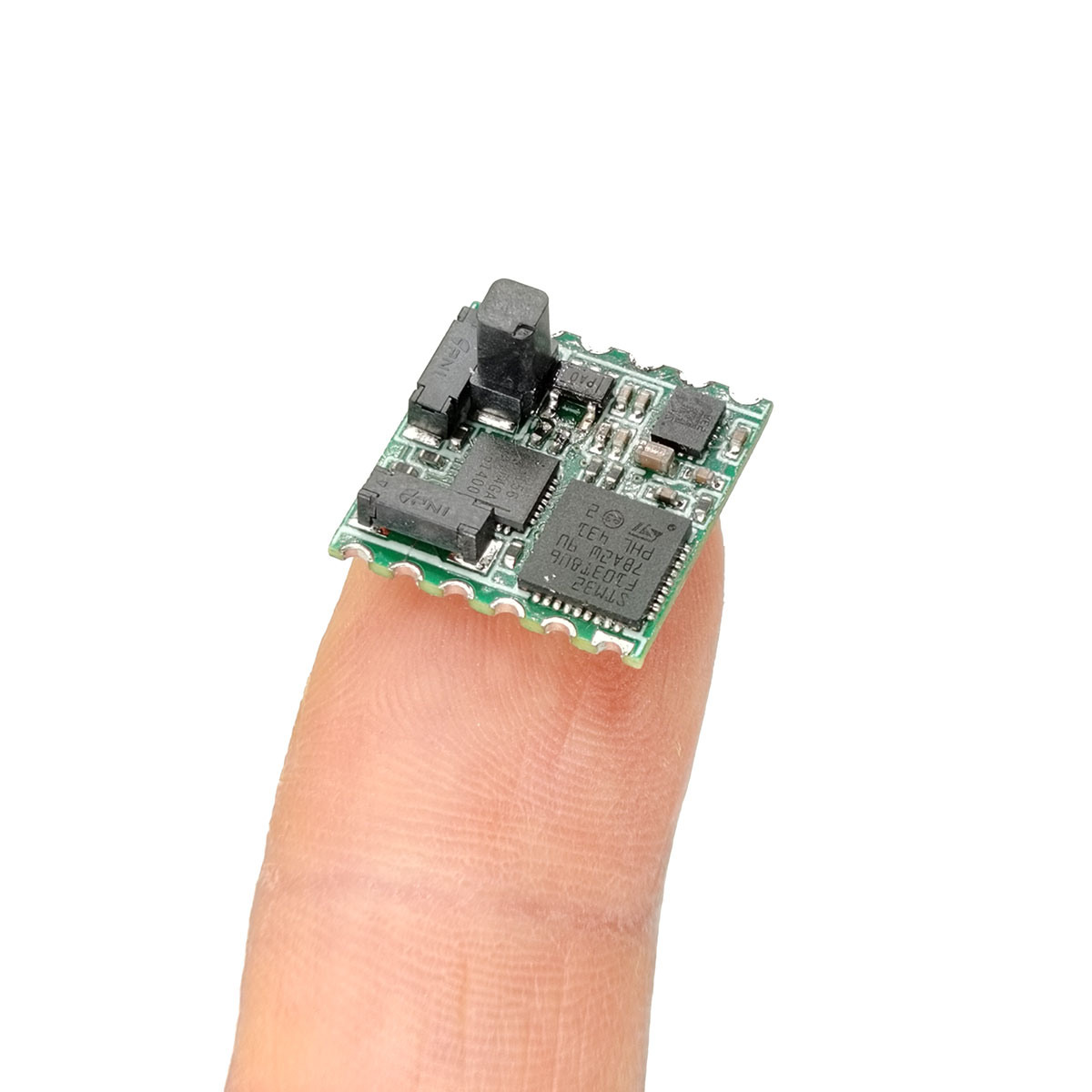

★ Taille compacte : panneau nu – 20 mm × 10 mm × 11 mm.
★ Étalonnage magnétique doux/dur convivial : dispose de capacités d'étalonnage magnétique doux/dur.
Précision du cap : 0,3°RMS (pas ≤40°).
Précision de l'angle de tangage/roulis : 0,3°RMS (inclinaison <80°).
★ Taille compacte : panneau nu – 20 mm × 10 mm × 11 mm.
★ Étalonnage magnétique doux/dur convivial : dispose de capacités d'étalonnage magnétique doux/dur.
Applications du produit
● Navigation et levés maritimes
●Navigation GPS intégrée
●Imageurs infrarouges
●Télémètres laser
●Instruments d'enquête océanographique
●Véhicules aériens sans pilote
●Télescopes portatifs
●Navigation GPS intégrée
●Imageurs infrarouges
●Télémètres laser
●Instruments d'enquête océanographique
●Véhicules aériens sans pilote
●Télescopes portatifs
Paramètres de performances
| Paramètre | Spécification | |||
| Angle de cap | Plage de mesure | 0°~359,9° | ||
| Précision | Étalonnage planaire (| Pas | ≤ 10°) | ＜0,3°(RMS) | ||
| Calibrage 3D (| Rouler | ≤40°) | ＜0,5°(RMS) | |||
| Résolution | 0,01° | |||
| Répétabilité | 0,1°(RMS) | |||
| Angle d'inclinaison | Plage de mesure | Pas | -90°～90° | |
| Rouler | -180°～180° | |||
| Précision | Pas | |Passage|≤80° | ＜0,3°(RMS) | |
| Rouler | |Rouler|≤80° | ＜0,3°(RMS) | ||
| Résolution | 0,01° | |||
| Répétabilité | 0,1°(RMS) | |||
| Taux de mise à jour des données | ≤10Hz | |||
Performances électriques et dimensions mécaniques
| Paramètre | Spécification |
| Tension d'alimentation | DC 5 V ~ 9 V (typique : 5 V) |
| Courant de fonctionnement | 26mA |
| Interface de communication | Durée de vie |
| Débit en bauds | 300~115200 (par défaut : 115200) |
| Température de fonctionnement | -20 ℃ ~ 60 ℃ |
| Température de stockage | -55 ℃ ~ 80 ℃ |
| Dimensions | 22 mm × 10 mm × 11 mm |
| Poids | 1,1g |
| Connecteur | Câbles |

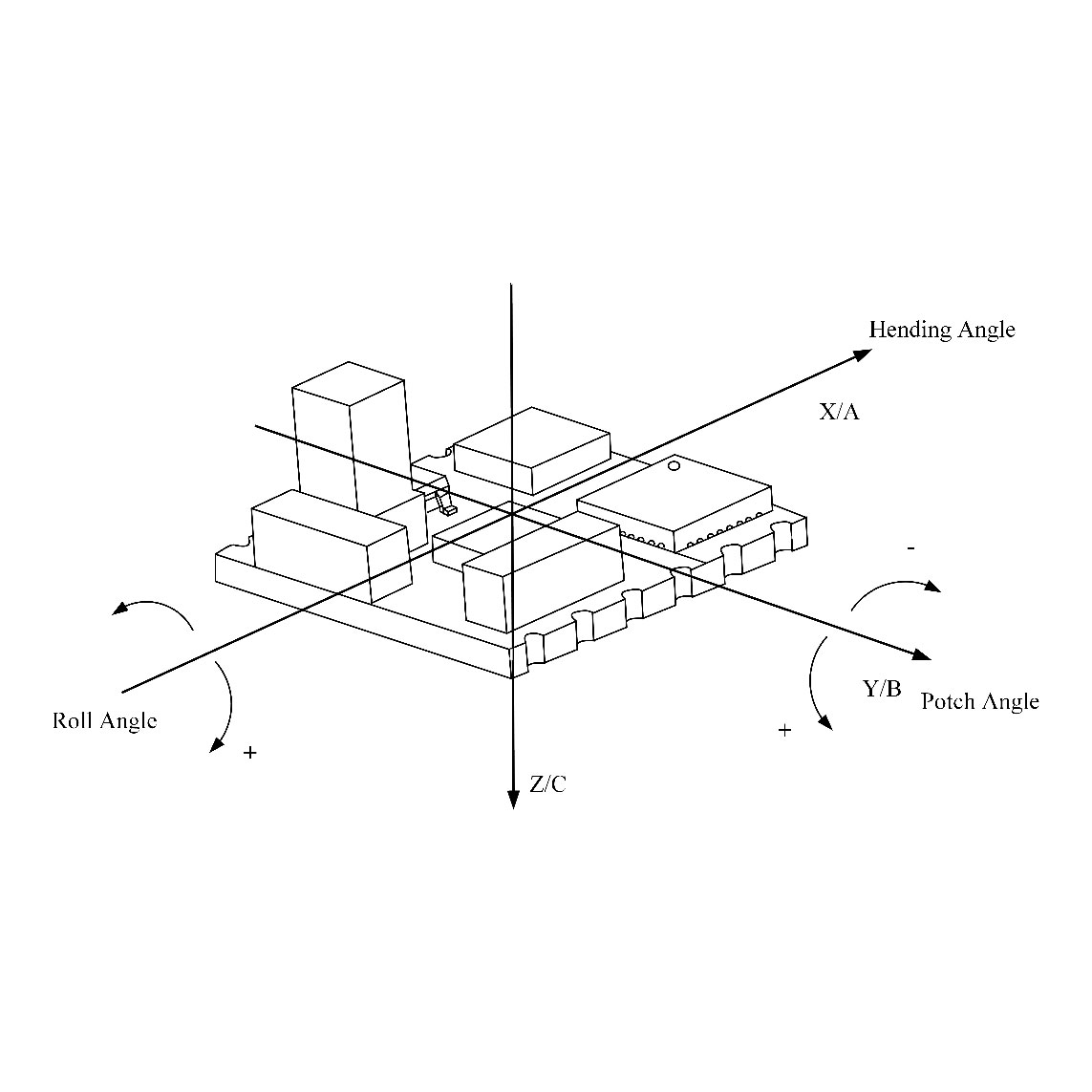

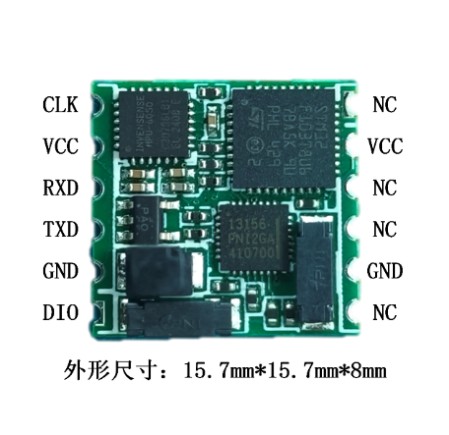

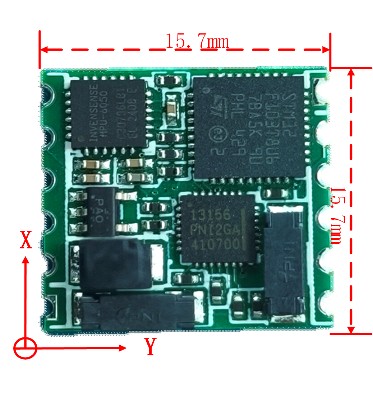

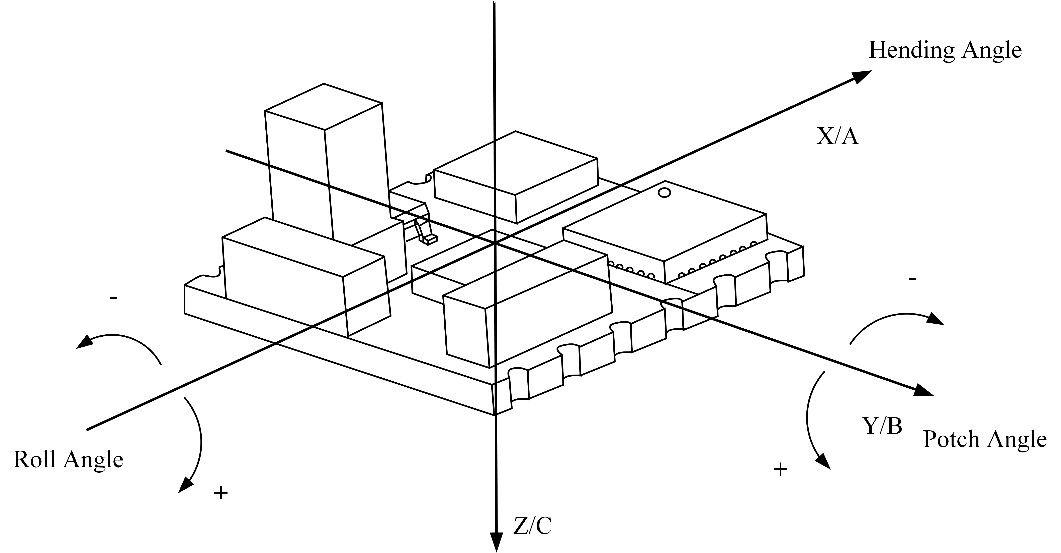

Dimensions du contour et définitions d'interface
Exigences environnementales et recommandations pour l'installation du Compass
a) Avant d'utiliser la boussole, il est recommandé d'effectuer un étalonnage du champ magnétique pour améliorer la précision des mesures de cap. Si l’environnement magnétique change ou si la précision des mesures devient insatisfaisante, recalibrez rapidement la boussole.
b) Pour une précision de cap optimale, installez la boussole sur une plate-forme aussi éloignée que possible des interférences magnétiques. Bien que le STA-HD-805 puisse calibrer les interférences magnétiques douces et dures présentes sur la plate-forme, des interférences plus importantes entraîneront une moins bonne précision du cap après calibrage.
c) Évitez d'installer la boussole sur des plates-formes ou dans des environnements soumis à des interférences magnétiques alternées. La boussole ne peut corriger efficacement que les interférences magnétiques statiques douces et dures, et non les interférences magnétiques alternées. Par conséquent, choisissez un emplacement d'installation aussi éloigné que possible des sources de champs magnétiques alternatifs, telles que les moteurs, les lignes électriques CA, les transformateurs et divers interrupteurs électromagnétiques.
d) Le compas ne peut pas effectuer de mesures précises sur des plates-formes soumises à des vibrations, des secousses ou des mouvements non stationnaires.
c) Évitez d'installer la boussole sur des plates-formes ou dans des environnements soumis à des interférences magnétiques alternées. La boussole ne peut corriger efficacement que les interférences magnétiques statiques douces et dures, et non les interférences magnétiques alternées. Par conséquent, choisissez un emplacement d'installation aussi éloigné que possible des sources de champs magnétiques alternatifs, telles que les moteurs, les lignes électriques CA, les transformateurs et divers interrupteurs électromagnétiques.
d) Le compas ne peut pas effectuer de mesures précises sur des plates-formes soumises à des vibrations, des secousses ou des mouvements non stationnaires.
