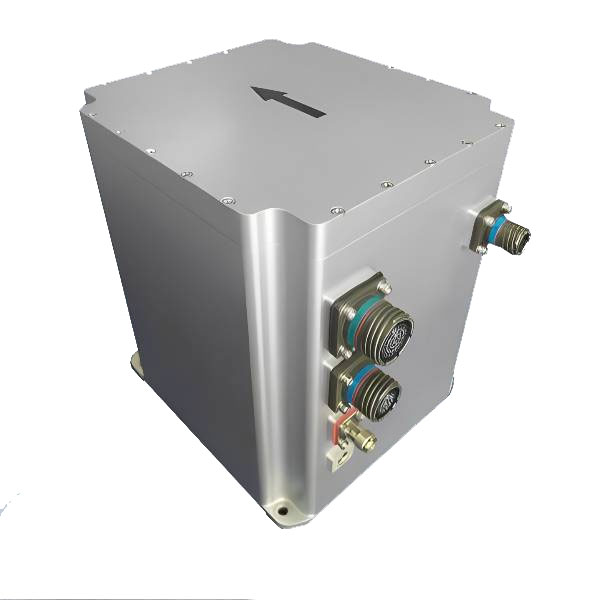

Système de navigation intégrée par le gyroscope à fibre optique Inertial / satellite
Système intégré de navigation intégré au gyroscope à fibre de fibre optique JIO-F100 Exigences de mesure et de contrôle de haute précision.
Modèle:JIO-F100S
envoyer une demande
Description du produit
Installation de Jioptics du gyroscope à fibre optique pour offrir une facilité de flexibilité d'intégration, et notre boîte à outils pour les développeurs au prototypage rapide, non seulement répondant aux exigences de spécification, fournissent également des performances de haute qualité répondant à la demande d'utilisateurs finaux.
Nos services
Jioptics est une équipe professionnelle et efficace. Vous fournir des services OEM / ODM, contactez-nous pour personnaliser votre gyroscope exclusif à fibre optique
Caractéristiques du produit
- Précision de la note de navigation de 0,8 nmile / h
- Sélection multi-mode, mode véhicule / mode avion
- Alignement initial statique 3min / Squaking Base Initial Alignement 8 min
- Auto-vérification des défauts
- Interfaces riches, support RS232, RS422, CAN et d'autres interfaces standard
- Fiabilité élevée
- Sélection multi-mode, mode véhicule / mode avion
- Alignement initial statique 3min / Squaking Base Initial Alignement 8 min
- Auto-vérification des défauts
- Interfaces riches, support RS232, RS422, CAN et d'autres interfaces standard
- Fiabilité élevée
Scénarios d'application
-Lant le système d'excavation intelligent dans la zone minière
- Navigation inertielle de base pour les grands UAV
- Marine Compass
- Orientation de canon autopropulsée
- positionnement et orientation du véhicule
- Mesure mobile de haute précision
- haute précision et plate-forme stable
- Navigation inertielle de base pour les grands UAV
- Marine Compass
- Orientation de canon autopropulsée
- positionnement et orientation du véhicule
- Mesure mobile de haute précision
- haute précision et plate-forme stable
Caractéristiques électriques
- Alimentation: 24 ~ 36V DC (typ.)
- Alimentation nominale: 30W (max)
- Alimentation nominale: 30W (max)
Gyroscope à fibre optique Strapdown Inertial / Satellite Intégration de navigation Système mécanique Dimensions
Paramètre technique:
| Attributs | Paramètre | Indice |
| Maintien de la position | Combo odomètre | 0,001D (D est kilométrage) |
| Combinaison GNSS | 1,2 m | |
| Inertie pure | 0,8 nmile / h | |
| Précision d'attitude | Alignement initial | 0,003 ° |
| Attitude (GNSS handicapé, inertie pure) |
0,002 ° / 10min （RMS） | |
| Puissance transitoire | ≤ 100W (<3s) | |
| Précision | Nord à la recherche d'auto-recherche | 0,05 ° × ° × to), quand signifie la latitude (RMS) |
| Prise (GNSS handicapé, inertie pure) |
0,003 ° / 10min （RMS） | |
| Précision de vitesse | Tenue de vitesse (GNSS handicapé, inertie pure) |
0,3 m / s / 10min （RMS） |
| Fibre optique Gyro |
Plage de mesures | ± 400 ° / s |
| Stabilité du biais zéro | ≤0,01 ° / h | |
| Accéléromètre flexible en quartz | Plage de mesures | ± 20g |
| Stabilité du biais zéro | ≤20 µg (moyenne 10S) | |
| Interface de communication | RS232 | 1 canal (taux de bauds de 9,6 kbps ~ 921,6 kbps, par défaut 115.2 kbps Fréquence jusqu'à 1000 Hz, par défaut 200 Hz) |
|
|
RS422 | 6 canaux (taux de bauds 9,6 kbps ~ 921,6 kbps, par défaut 115.2 kbps Fréquence jusqu'à 1000 Hz, par défaut 200 Hz) |
| Propriétés structurelles | Taille | 199 mm × 180 mm × 219,5 mm (L × W × H) |
| Poids | Un seul ensemble de navigation inertielle ne dépasse pas 8,0 kg (facultatif pour les applications aéronautiques ne dépasse pas 6,5 kg) | |
| Utiliser l'environnement | Température de stockage | -40 ℃ ~ 65 ℃ |
| Humidité relative | ≤ 80% |
Exemple d'application
