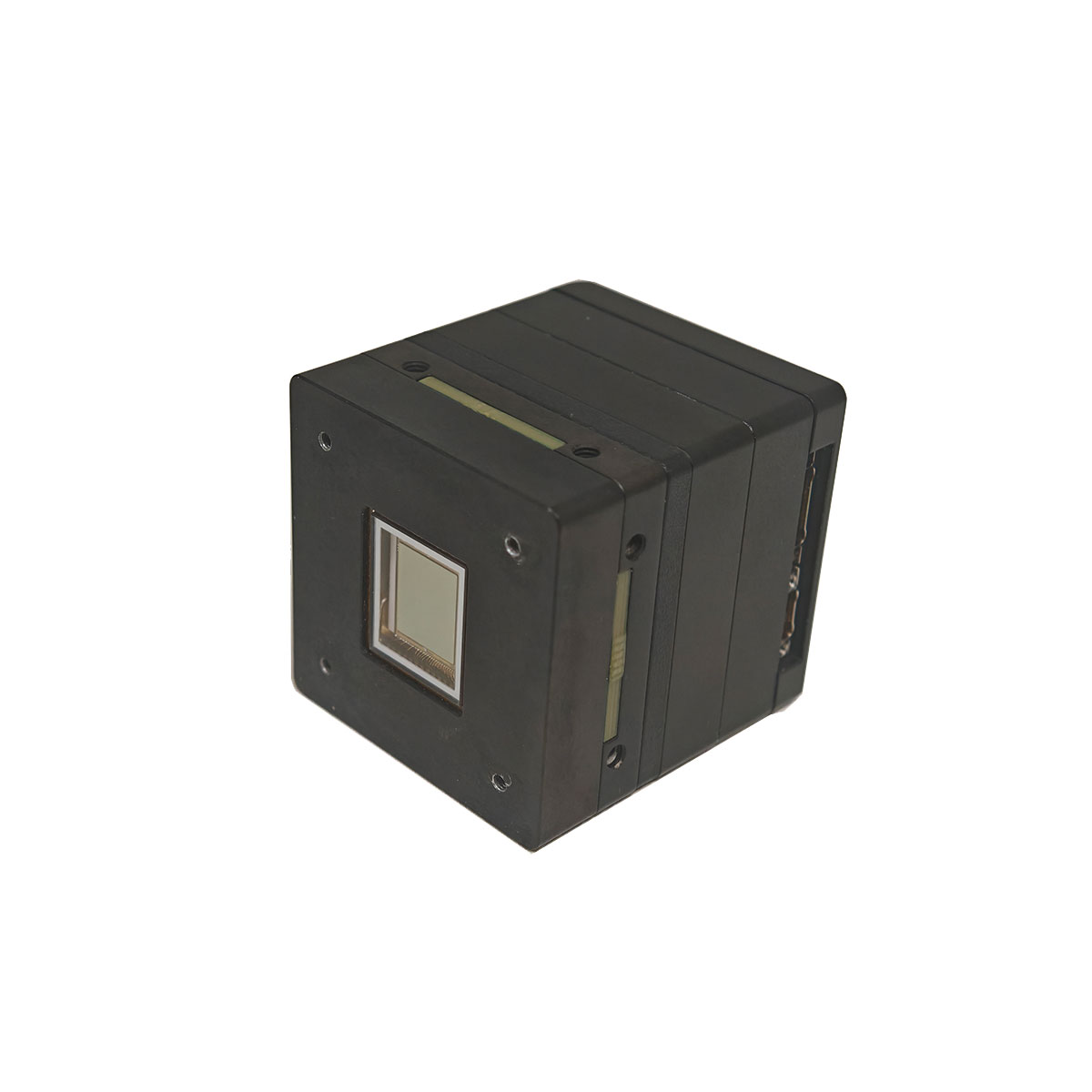

Mini caméras SWIR InGaAs 640 × 512
Le type mini de module d'imagerie infrarouge STA-G640SW-IGA est basé sur le détecteur infrarouge 640 × 512 SW et compatible avec la plupart des types similaires de détecteurs IR. Il peut transformer le rayonnement infrarouge en image visualisée. Des fonctionnalités et interfaces riches, une taille compacte et une faible consommation d'énergie le rendent facile à utiliser pour l'intégration du système et le développement secondaire. Il est utilisé dans diverses applications en matière de sécurité et de surveillance, de patrouille frontalière, de chargement d'UAV et de R&D.
envoyer une demande
Description du produit
Les principales caractéristiques et spécifications sont les suivantes
| Modèle | STA-G640SW-IGA |
| Résolution de l'image | 640×512 |
| Taille du terrain | 15um |
| Gamme spectrale | 0,8 ~ 1,7 µm |
| Dimensions | 40 mm × 40 mm × 43,1 mm |
| Poids | ≤ 0,3Kg |
| Fréquence d'images de la sortie d'image | 50 Hz (par défaut) |
| Interfaces de sortie vidéo | Camera Link/SDI (numérique), d'autres peuvent être personnalisés |
| Type de sortie d'image | 8 bits (par défaut) ou 14 bits au choix |
| Consommation d'énergie | ≤5W (état stable) |
| Polarité de l'image | Blanc chaud/noir chaud/pseudo-couleur |
| Amélioration des détails numériques | |
| Amélioration du contraste de l'image | |
| Filtrage d'image et débruitage | |
| Intégration d'images | Modification auto/manuelle sur le temps d'intégration |
| Synchronisation interne ou synchronisation externe | |
| NUC simple et deux points, les paramètres de correction peuvent être fixes | |
| Remplacement automatique/manuel des pixels morts | |
| Fournit des images de test, telles que le dégradé de niveaux de gris, la cible de bande et le damier | |
| Survol d'image, mise en miroir, gel et zoom numérique | |
| Superposition/suppression du réticule | |
| Température de fonctionnement | -40~+60℃ |
| Température de stockage | -55 ~ + 70 ℃ |
| Humidité | 0% ~ 80% HR |
| Interfaces et alimentation | |
| Sortie vidéo numérique | CameraLink@8bit/CameraLink@14bit, SDI |
| Sortie vidéo SDI | 720P @ 50Hz, résolution d'affichage efficace 640 × 512. |
| Interface de communication | RS422 |
| Synchronisation externe | RS422 |
| Alimentation | 12 V CC (nominal) |
Remarque : les caméras SWIR peuvent être personnalisées. Si des paramètres doivent être ajustés, veuillez contacter l'équipe Jioptics.
Caractéristiques
Séquence de sortie d'image
Séquence de sortie d'image
Le module offre la fonctionnalité de contrôle en ligne sur l'image IR en temps réel et les images de test. Les interfaces vidéo analogiques et numériques sont modifiées de manière synchrone avec le déclenchement de sortie d'image. Cette fonctionnalité est également personnalisable.

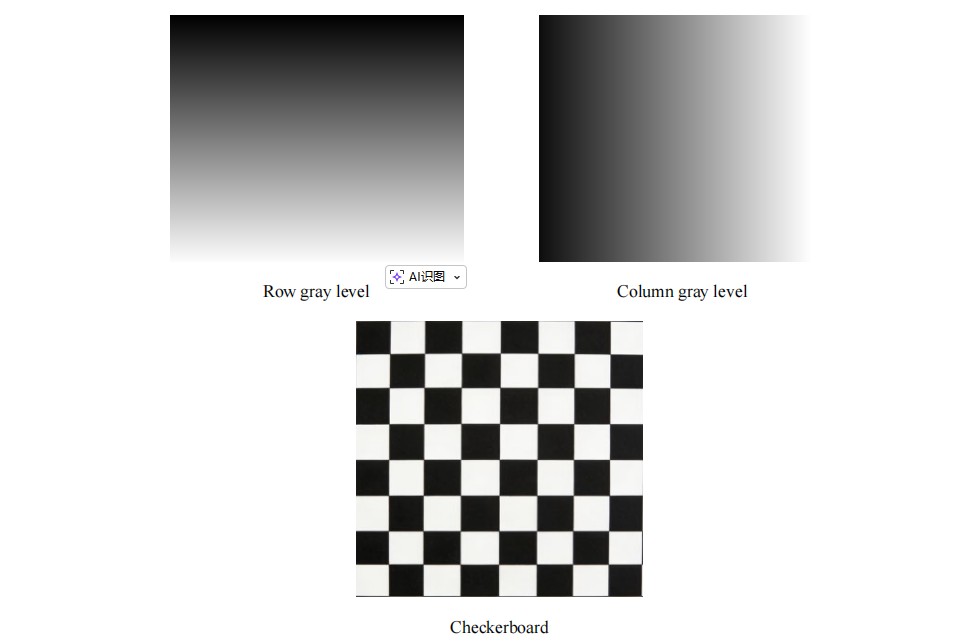

Il existe 7 types d'images de test, dont le niveau de gris en ligne et sa carte dynamique, le niveau de gris en colonne et sa carte dynamique, la cible en ligne à 5 carrés et sa carte dynamique, la cible en colonne à 5 carrés et sa carte dynamique, ainsi que le damier.
Interfaces électriques
Définition du connecteur
Définition du connecteur
La définition du connecteur et les instructions de câblage sont les suivantes :
1) nom du type : J63A-2F2-025-231-TH, connecteur correspondant : J63A-212-025-161-JC1. La définition ci-dessous,
1) nom du type : J63A-2F2-025-231-TH, connecteur correspondant : J63A-212-025-161-JC1. La définition ci-dessous,
| Épingle | Signal | Précautions | Remarque |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Paire torsadée | Lien caméra canal 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Paire torsadée | Lien de caméra CLK |
| 21 | CL_XCLK _N | ||
| 10 | CL_X2_P | Paire torsadée | Lien caméra canal 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Paire torsadée | Lien caméra canal 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Paire torsadée | Lien caméra canal 0 |
| 24 | CL_X0_N | ||
| 2 | Caroline du Nord | Caroline du Nord |
|
| 14 | Caroline du Nord | Caroline du Nord |
|
| 3 | Caroline du Nord | Caroline du Nord |
|
| 15 | Caroline du Nord | Caroline du Nord |
|
| 4 | Caroline du Nord | Caroline du Nord |
|
| 16 | Caroline du Nord | Caroline du Nord |
|
| 5 | Caroline du Nord | Caroline du Nord |
|
| 17 | Caroline du Nord | Caroline du Nord |
|
| 6 | Caroline du Nord | Caroline du Nord |
|
| 18 | Caroline du Nord | Caroline du Nord |
|
| 7 | Caroline du Nord | Caroline du Nord |
|
| 19 | Caroline du Nord | Caroline du Nord |
|
2) nom du type : J63A-2F2-015-231-TH, connecteur correspondant : J63A-212-015-161-JC1. La définition ci-dessous,
| Épingle | Signal | Précautions | Remarque |
| 1 | PNDG | Paire torsadée | PNDG |
| 2 | PNDG | ||
| 4 | PUISSANCE_ 12V | PUISSANCE+ | |
| 11 | PUISSANCE_ 12V | ||
| 9 | Réserve-PGND | Paire torsadée | Réserve |
| 10 | Réserve -POWER_ 12V | ||
| 3 | Esync_422Sortie+ | Paire torsadée | Synchronisation externe, sortie 422 |
| 12 | Esync_422Sortie- | ||
| 5 | Esync_422Entrée+ | Paire torsadée | Synchronisation externe, entrée 422 |
| 14 | Esync_422Entrée- | ||
| 6 | RS422 TXD- | Paire torsadée | Sortie IR RS422 |
| 13 | RS422 TXD+ | ||
| 8 | RS422 RXD- | Paire torsadée | Entrée IR RS422 |
| 15 | RS422 RXD+ | ||
| 7 | GND | Caroline du Nord |
|
3) Connecteur SDI : PP5, nom du type : MMCX_KWHD. La définition ci-dessous,
| Épingle | Signal | Remarque |
| 1 | IDS | Signal |
| 2,3,4,5 | AGND | GND |

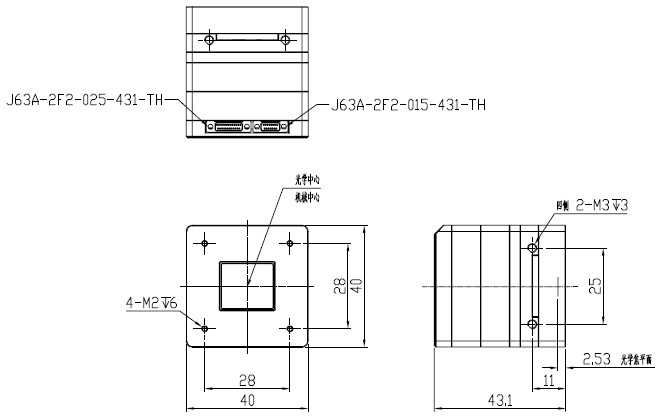

Dimensions

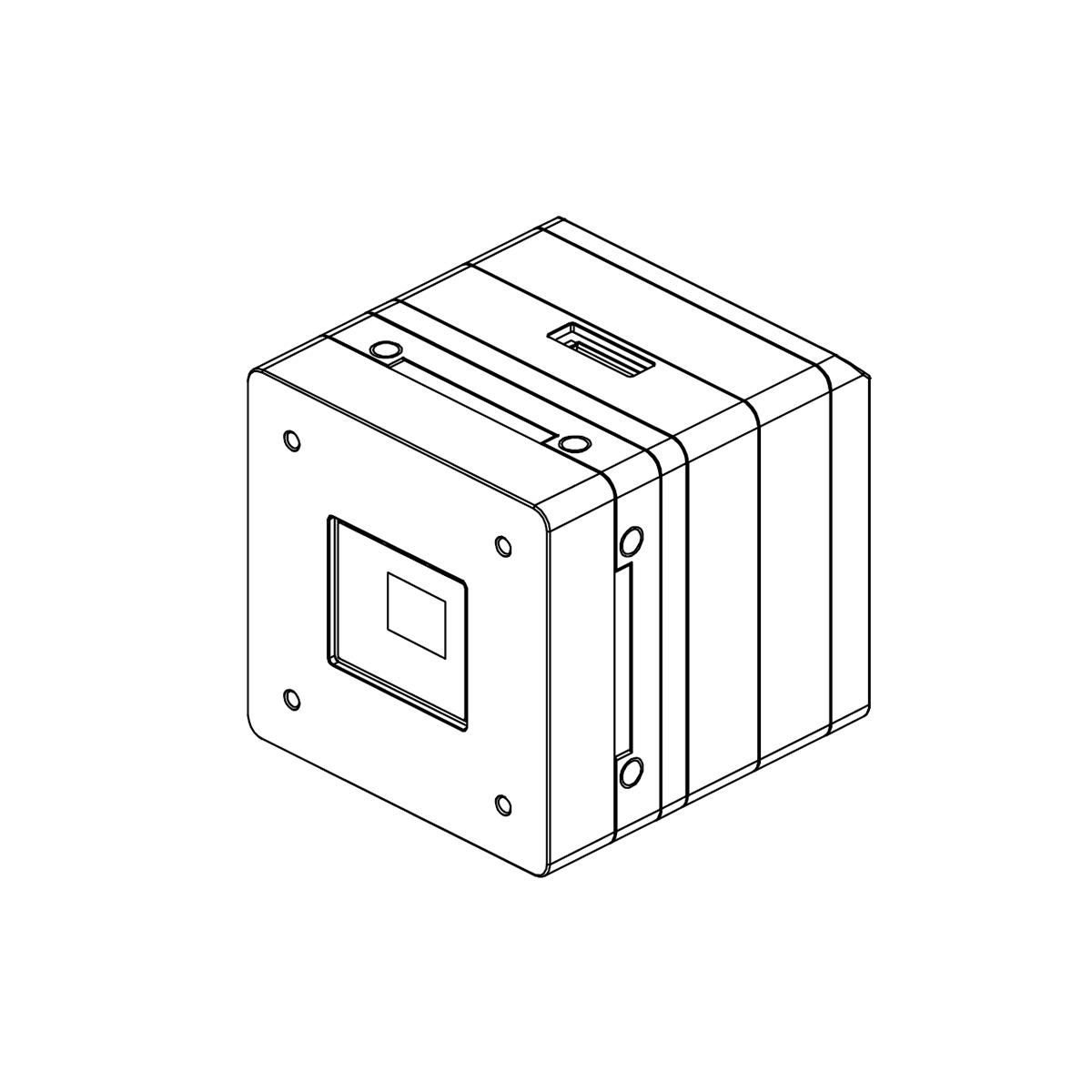

La caméra comprend
| Détecteur infrarouge SW | 1 chacun |
| Carte de port externe | 1 pièce |
| Carte de base de données | 1 pièce |
| Tableau AD | 1 pièce |
| Carte d'interface du détecteur | 1 pièce |
| Câbles de connexion internes | 1 ensemble |
