Instructions de sécurité
Afin d'utiliser ce produit en toute sécurité, veuillez lire attentivement cette instruction avant d'utiliser ce produit
● Cet imageur laser est un produit mécanique optique de précision. Le non-fonctionnement du règlement peut entraîner une dangereuse blessure au laser. Ne pas ouvrir ni ajuster une partie du photomètre laser, ou tentez de réparer ou de régler les performances du photomètre laser.
● Faites attention à la protection électrostatique: les parties électroniques du photomètre laser sont des équipements sensibles à la décharge électrostatique. Ne touchez aucun équipement électronique sans mesures de protection.
● Allumez la puissance du photomètre laser pour le fonctionnement uniquement dans la tension et la plage de puissance spécifiées.
● Ne touchez pas la lentille optique avec vos doigts ou vos objets durs (pour éviter la contamination de la graisse ou les rayures).
● Ne mesurez pas les cibles de réflectance élevées à une distance trop proche (pour éviter les dommages aux composants du détecteur).
● Ne stockez pas dans des conditions non spécifiées (environnement de pollution élevé, au-delà de la plage de température de stockage, etc.).
● Le photomètre laser ne doit pas être soumis à un fort impact mécanique (vibration, impact, chute, etc.).
N'exposez pas le photomètre laser à des changements de température soudains (> 3 ℃ / min) (pour éviter la fissuration de la lentille).
APERÇU

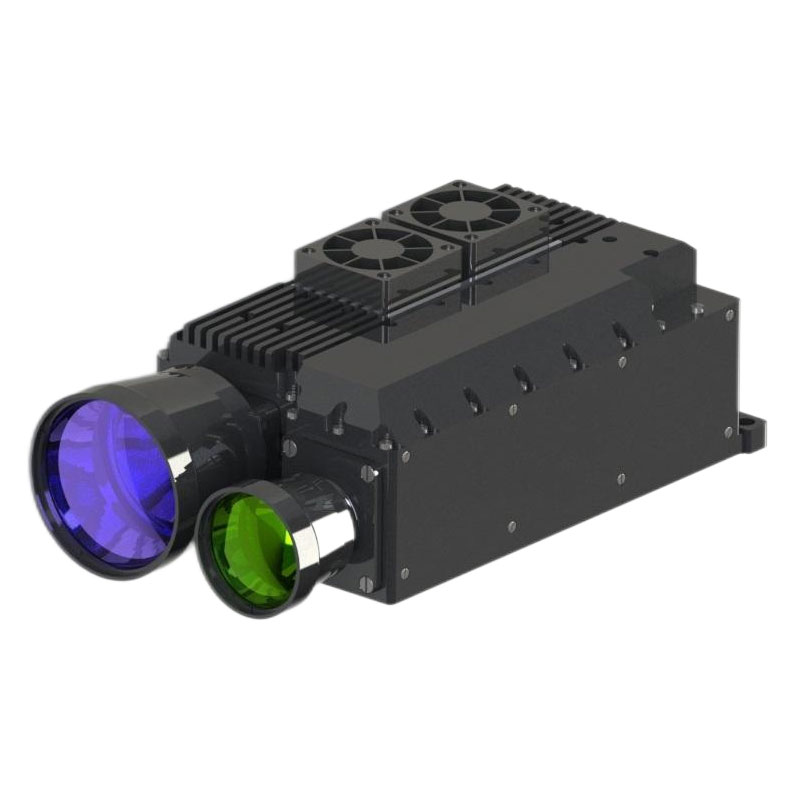

Le photomètre laser moyen STA-1064100M (ci-après, appelé photoomètre laser) est un produit photoélectrique de précision qui transmet le laser à une cible spécifique et calcule les informations de distance en fonction du temps de vol laser. Il a les caractéristiques de performances exceptionnelles et de fonctionnement simple. Le photomètre laser appartient aux produits de sécurité oculaire, grâce à la communication en série.
1.1.La composition principale du photomètre laser
Le photomètre laser est un produit intégré photoélectrique de précision, et sa composition principale est illustrée à la figure 1:
Composition du photomètre laser
1.2 Les fonctions principales du photomètre laser sont les suivantes:
● Fonction de télévision laser et valeur de distance de rapport en temps réel;
● Protection de connexion inverse de polarité d'alimentation, surintensité et fonction de protection du circuit de surtension;
● Peut sortir le signal de synchronisation du lumière laser;
● Peut signaler la température de travail actuelle en temps réel, pour que l'ordinateur hôte juge et calcule;
● Fonction de rapports de temps laser out;
● Alimenter et éteindre le contrôle;
● avec une seule fonction de télévision à variation continue;
100MJ 1064NM Laser Target Designateur Spécifications techniques
Longueur d'onde |
1,064 mm |
Énergie de sortie |
Température totale: 100mJ ~ 120MJ, énergie moyenne de sortie ≥110 mJ, énergie d'impulsion unique> 100MJ (2 secondes avant l'enlèvement) |
Plage de fluctuation d'énergie d'impulsion adjacente |
≤8% |
Angle de dispersion du faisceau |
0,15 mrad (la méthode d'acceptation adopte la méthode du trou du trou, et le rapport du trou de trou à sans trou n'est pas inférieur à 86,5%) |
Instabilité de pointe spatiale du faisceau |
≤0,03 mrad (1σ) |
Fréquence d'irradiation |
Codage précis 45 ms ~ 56 ms (code de vérification 20Hz) |
Précision du cycle d'impulsion |
≤ ± 2,5 μs |
Largeur d'impulsion |
15NS ± 5NS |
Temps d'irradiation |
Pas moins de 90s, intervalles 60 ou pas moins des années 60, intervalles 30, 4 cycles d'irradiation continue à température ambiante et à basse température, 2 cycles d'irradiation continue à haute température |
Gamme de gamme |
La valeur minimale n'est pas supérieure à 300 m, le maximum n'est pas inférieur à 35 km (visibilité de 23 km, turbulence atmosphérique moyenne, pour la cible de 2,3 m × 2,3 m, le coefficient de réflexion cible est supérieur à 0,2) |
Distance d'irradiation |
pour une cible de 2,3 m × 2,3 m, pas moins de 16 km |
Temps de préparation de la température normale |
<30 secondes |
Temps de préparation à basse température |
<3 minutes |
Durée de vie |
≥ 2 millions de fois |
Gamme de comptage de rôle |
200m ~ 40 km |
Précision de renommée |
± 2m |
Taux de mesure précis |
≥98% |
Fréquence de partage |
1Hz, 5Hz, 10Hz, 20Hz |
Axe optique de la référence et de la transmission laser de non-parallèle |
≤0,5 masse |
Planéité de la réduction d'installation |
0,01 mm (garantie de conception) |
Résistance à l'isolation |
Sous pression atmosphérique standard, la valeur de résistance à l'isolation du point de mesure spécifié doit être conforme aux dispositions du tableau 1 |
Le tableau 1 spécifie les valeurs de résistance à l'isolation des points de mesure
Numéro de série |
Conditions environnementales |
Résistance à l'isolation |
Tension de sortie du compteur Megohm |
1
|
Conditions atmosphériques standard |
20 m Ω ou plus |
100V |
◆ Le logo externe (y compris le numéro de produit) doit être fixé fermement, clair, complet et facile à identifier.
Principe de la direction
Après le démarrage de l'imageur laser, l'impulsion laser avec une fréquence périodique de 1 Hz est émise, qui atteint la cible mesurée par l'antenne transmise. La majeure partie du faisceau est absorbée ou réfléchie de manière diffuse par la cible, tandis qu'une très petite partie du faisceau revient à l'antenne de réception et converge sur le module du détecteur. Le module de détecteur échantillonne le signal réfléchi et obtient les informations de distance de la cible mesurée à travers un algorithme.
Exemples de calcul:
Temps de mesure (un aller-retour) = 10US
Temps de propagation (sens) = 10US / 2 = 5US
Distance de télévision = vitesse lumineuse × temps de trajet = 300000 km / s × 5us = 1500m
Capacité de partage dans différentes visites
La visibilité atmosphérique a un grand impact sur les performances variantes du photomètre laser. Veuillez vous référer à la figure 2 pour la capacité de télévision de ce produit dans une visibilité différente.
Figure 2 La relation entre la capacité de variation du photomètre laser et la visibilité atmosphérique
Sécurité oculaire humaine
Le télémètre laser utilise une source laser dans la bande de 1064 nm. Lorsque vous utilisez le laser dans cette bande, il est nécessaire d'éviter le faisceau sortant directement dans l'œil humain autant que possible pour prévenir les lésions oculaires humaines.
Interface mécanique
L'interface mécanique du photomètre laser se compose de 3 à travers des trous, qui sont fixés à la plate-forme d'installation de 3 vis de 3 m5. Les dimensions des interfaces mécaniques et optiques sont illustrées à la figure 3 ci-dessous.
La figure 3 montre les interfaces mécaniques et optiques
Protocole de communication
7.1 Interface électrique du photomètre laser
Numéro de série |
Nom |
Instructions |
Notes |
De 1 à 5 |
+ 28v |
|
|
12-16 |
+ 28v_gnd |
|
|
6
|
T + |
Send laser |
Communication RS422 |
7
|
T- |
8
|
R- |
Réception laser |
9
|
R + |
10
|
GND |
de manière communicative |
17
|
Sync_in + |
Réception laser |
Entrée du signal de synchronisation |
18
|
Sync_in- |
19
|
Sync_out- |
Sortie laser |
Sortie du signal de synchronisation |
20
|
Sync_out + |
11
|
Signal de contrôle _ + 12V |
Contrôle de mise sous tension |
Utilisation du courant de signal ≤ 20 mA |
21
|
Signal de contrôle _GND |
7.2 Logiciel
7.2.1 Définition du protocole de communication
422 Le bus est utilisé pour l'échange de données entre l'imageur laser et l'ordinateur supérieur, et ses caractéristiques sont les suivantes:
7.2.1.1 Taux en bauds: 38,40 Kbps;
7.2.1.2 Construction d'octets: Byte faible d'abord, octet élevé après; Byte bas d'abord, octet élevé en dernier;
7.2.1.3 Format de composition d'octet: 1 bit de départ, 8 bit de données, 1 bit d'arrêt;
7.2.1.4 Cycle de communication: 20 ms.
7.2.2 Le logiciel système envoie des instructions au photomètre laser
Les instructions de travail envoyées par le logiciel système au photomètre laser sont présentées dans le tableau 2.
Tableau 2: Instructions de travail
Instructions |
Signification |
55 02 AA |
Allant unique |
55 03 AA |
1Hz allant |
55 04 AA |
5Hz allant |
55 0A AA |
10Hz allant |
55 0B AA |
20Hz allant |
55 00 AA |
Arrêter |
55 0C 0D AA |
Instructions de requête |
7.2.3 Le photomètre laser envoie des données au logiciel système
Tableau 3: Interrogez les informations sur les données de rétroaction
Numéro de série |
nom |
Instructions |
Notes |
0
|
En-tête de cadre |
0! |
|
1
|
Bit de drapeau |
0x0a |
|
2
|
Rouvrir un courant |
|
|
3
|
Rouvrir un courant |
|
|
4
|
Bit de drapeau |
0x0b |
|
5
|
B courant |
|
|
6
|
Courant B-chemin |
|
|
7
|
Bit de drapeau |
0x0c |
|
8
|
C Courant de chemin C |
|
|
9
|
C Courant de chemin C |
|
|
10
|
Largeur d'impulsion |
|
|
11
|
Largeur d'impulsion |
|
|
12
|
attendre |
|
|
13
|
De rechange |
|
|
14
|
De rechange |
|
|
15
|
Mot de statut |
|
0x0a: la route A est activée 0x0b: l'itinéraire B est activé 0x0c: la route C est activée 0x0d: la route ABC est activée |
16
|
Température |
|
|
17
|
Queue de cadre |
0x55 |
|
Tableau 4: Informations sur les données de l'écho de la plage
Numéro de série |
Nom |
Instructions |
Notes |
0
|
En-tête de cadre |
0! |
|
1
|
Distance Valeure élevée |
|
|
2
|
Distance Valeure basse |
|
|
3
|
Mot de statut |
|
|
4
|
Statut d'auto-vérification au laser |
|
|
5
|
De rechange |
|
|
6
|
De rechange |
|
|
7
|
Queue de cadre |
0x55 |
|
7.2.4 accessoires
En plus du photomètre laser, ce produit comprend les accessoires suivants:
◆ Boîte d'emballages de produits (pour les produits par lots)
◆ Manuel de fonctionnement et de maintenance
◆ Certificat de produit
◆ Historique des produits
◆ Gants en mousseline
◆ Connecteurs J30J-21TJL
Maintenance et service
8.1 Nettoyage, entretien et stockage
Le nettoyage du photomètre laser comprend le nettoyage de l'objectif et le nettoyage du boîtier.
Nettoyage des lentilles:
8.1.1 Les particules de poussière doivent être époustouflées à l'aide d'une balle d'air.
8.1.2 Les empreintes digitales doivent d'abord être trempées dans une petite quantité de mélange d'éther d'alcool avec lingette en coton, puis à l'ombre de l'air naturel sec.
8.1.3 N'utilisez pas de tissu pour nettoyer l'objectif.
Nettoyage de l'affaire:
8.1.4 Les pièces structurelles doivent être légèrement frottées avec de l'alcool et laisser sécher naturellement.
8.1.5 Gardez l'électronique, les bouchons et les câbles aussi exempts de l'humidité et de la saleté possible.
8.2 Maintenance du photomètre laser:
Il n'est pas nécessaire de maintenir le photomètre laser en état de fonctionnement normal. Il doit être maintenu après avoir été stocké dans un environnement sans poussière pendant plus d'un an. Les méthodes de maintenance sont les suivantes:
8.2.1 Vérifiez si le photomètre laser est en apparence normale.
8.2.2 Vérifiez que toutes les vis sont sécurisées.
Stockage du photomètre laser:
8.2.3 Séchez soigneusement le produit avant l'emballage.
8.2.4 ne doit pas être stocké en plein air sur le terrain, adapté au stockage dans la température de 0 ℃ ~ 35 ℃, l'humidité relative n'est pas supérieure à 80%, pas d'érosion de substances corrosives, pas de vibration et d'impact mécaniques forts, pas de fortes conditions de champ magnétique.
8.3 Test
Les opérateurs doivent se connecter correctement et envoyer des instructions correctes en stricte conforme aux définitions de puissance et de communication.
8.4 Service après-vente
Photomètre laser pour les produits de précision, lorsqu'il y a un défaut, la nécessité de retourner à l'usine pour l'analyse, le positionnement et la maintenance des défauts, n'est pas autorisé à se réparer.
