25MJ 1064NM Laser Target désignateur
  • 25MJ 1064NM Laser Target désignateur25MJ 1064NM Laser Target désignateur

25MJ 1064NM Laser Target désignateur

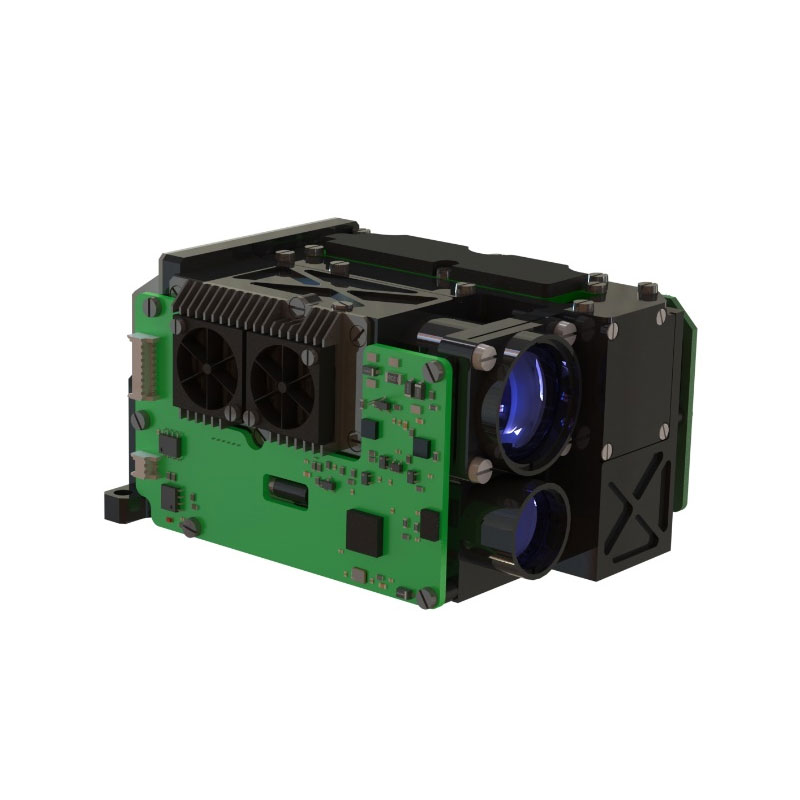

Le photomètre laser moyen STA-106425M (ci-après dénommé le photomètre laser) est un produit photoélectrique de précision qui transmet le laser à une cible spécifique et calcule les informations de distance en fonction du temps de vol laser. Le concepteur de cible laser 25MJ 1064NM a les caractéristiques des performances exceptionnelles et un fonctionnement simple.

Modèle:JIO-106425M

envoyer une demande

Description du produit

25MJ 1064NM Laser Target Designateur Spécifications techniques

Spécifications de performance
Longueur d'onde laser 1,064 mm
Énergie moyenne de pouls ≥25 mJ
Fluctuation de la capacité d'impulsion Dans un cycle, une fluctuation d'impulsion adjacente ≤ 8% (statistiques après 2 secondes de sortie de lumière)
Angle de dispersion du faisceau laser ≤0,5 masse
Stabilité de l'axe optique au laser ≤0,05 masse
Largeur d'impulsion ≤ 20ns
Temps de préparation de puissance ≤3s
Performance de partage
Fréquence de partage 1Hz, 5Hz, heure unique
Temps de propos continu 5 minutes (1Hz), 1 min (5Hz)
Temps de fonctionnement continu 5Hz 5Hz 2 minutes
Plage minimale ≤ 100m
Capacité de variation typique ≥2000m
Précision de renommée ± 2m
Taux de mesure précis ≥ 98%
Logique de chacun: première et dernière cible premier et dernière cible
Performance d'irradiation
Distance d'irradiation ≥ 2 km
Fréquence d'irradiation fréquence fondamentale 20Hz
Codage conformément aux exigences du système; Avec la possibilité de personnaliser l'extension de codage
Mode de codage code de fréquence précis
Exactitude de codage ≤ ± 2,5 μs
Mode d'irradiation Un temps d'irradiation ≥20s, recommencer l'irradiation, l'intervalle ≤15s peut être en continu irradié pendant 8 cycles
Poids et taille
Poids ≤450g
Taille ≤67,4 mm × 51 mm × 90 mm
Tension d'alimentation
Tension 19.6V ~ 25,2V
Consommation d'énergie
Consommation d'énergie en veille ≤4W
Consommation d'énergie moyenne ≤50W
Consomption de pointe ≤90W
Adaptabilité de l'environnementdl
Température de travail -40 ℃ ~ 55 ℃
Température de stockage -55 ℃ ~ 70 ℃

Fonction de contrôle

2.1 avec la fonction de télévision laser;
2.2 Fournir une irradiation laser cible;
2.3 Être en mesure de communiquer avec l'ordinateur hôte en fonction des exigences du protocole de communication.
L'imageur laser peut réaliser les fonctions suivantes via l'interface de communication série:
2.3.1 Instruction de variation du laser de réponse et peut être arrêtée à tout moment en fonction de l'instruction d'arrêt;
2.3.2 Les données de distance et les informations sur l'état sont sorties par impulsion lors de la fonctionnalité;
2.3.3 Téléphone avec la fonction de déclenchement de distance;
2.3.4 Démarrer la tolérance continue n'a pas reçu d'instruction d'arrêt 5min (1Hz) / 1min (5Hz) après la gamme automatique de l'arrêt;
2.3.5 Le mode d'irradiation et le codage peuvent être définis;
2.3.6 En réponse à la commande d'irradiation laser, selon le mode, le codage, l'irradiation a été définie et peut arrêter l'irradiation à tout moment selon l'instruction d'arrêt;
2.3.7 Si aucune instruction d'arrêt n'est reçue après le début de l'irradiation, elle s'arrête automatiquement après un cycle d'irradiation;
2.3.8 Lorsque l'irradiation laser, chaque impulsion étend une valeur de distance et les informations d'état;
2.3.9 Informations sur l'auto-vérification et l'auto-vérification de l'auto-vérification et de la sortie;
2.3.10 Répondez pour démarrer l'instruction d'auto-vérification et les informations d'état de sortie;
2.3.11 Capable de signaler le nombre cumulatif d'impulsions laser;
2.3.12 Fonction de tâches de la cible de tête et de terminaison.

Interface mécanique



Figure 1 Diagramme d'interface

Protocole de communication

4.1 Définition du protocole de communication
4.1.1 Norme de communication en série asynchrone: RS422;
4.1.2 Taux en bauds: 115200bps;
4.1.3 Format de transmission: 8 bits de données, 1 bit de démarrage, 1 bit d'arrêt, pas de bit de contrôle;
4.1.4 Pour chaque octet d'informations, la position la plus basse (LSB) est transmise en premier, et s'il s'agit d'un message multi-octets, l'octet le plus bas est transmis en premier.
4.2 La commande envoyée par le système informatique supérieur au module de photométrie laser
4.2.1 En-tête d'information (0x55);
4.2.2 Mot de commande 1;
4.2.3 Mot de commande 2;
4.2.4 Mot de commande 3;
4.2.5 The "message tail" is the checksum, the result of the xor operation of 1-4 bytes.

Tableau 1 Command Word 1 Définition

Bit07 Bit06 Bit05 Bit04 Bit03 Bit02 Bit01 Mais
0x00: veille
0x01: démarrer l'auto-test
0x02: Si unique
0x03: Tirant continu (1Hz)
0x04: Tirant continu (5Hz)
0x05: irradiation
0x08: arrêt de la tenue / irradiation
0x09: paramètre de porte
0xaa: rapporte le nombre cumulatif d'impulsions laser

Tableau 2 Mot de commande 2 Définition

Bit07 Bit06 Bit05 Bit04 Bit03 Bit02 Bit01 Mais
Lorsqu'il est éclairé par laser: code laser 1 à 8
Lorsque le laser est le laser: 1- First Target 2- Cible d'extrémité
Lorsque la valeur de déclenchement est définie: la valeur de déclenchement de distance est faible en octets

Tableau 3 Mot de commande 3 Définir

Bit07 Bit06 Bit05 Bit04 Bit03 Bit02 Bit01 Mais
Cheveux rapides: réglage du temps d'exposition au laser (1 ~ 47)
Lorsque la valeur de déclenchement est définie: la valeur de déclenchement de distance est élevée en octets

4.3 Le photomètre laser envoie des données au logiciel système
4.3.1 En-tête d'information (0x55);
4.3.2 Mot d'état;
4.3.3 Distance cible / nombre cumulatif d'impulsions laser (2 octets);
4.3.4 Température actuelle du module de mesure du laser;
4.3.5 La "queue de message" est la somme de contrôle, qui est le résultat de l'opération XOR de 1 à 5 octets.

Tableau 4-Information En-tête Description

Bit07 Bit06 Bit05 Bit04 Bit03 Bit02 Bit01 Mais
0: pas de laser
1: le laser est présent
0: Effacement efficace
1: invalide
Marque laser 1/0 alternative 1: Alarme de sur-température
0: La température est normale


00: veille
01: Rangage
02: indication

Définition des informations de distance cible: La valeur de distance est représentée comme un entier par 2 octets (16 bits), qui peut être converti directement en décimal.
Définition des temps d'impulsion laser cumulative: parce que la plage de 16 bits de nombre binaire est de 0 à 65535, et que la durée de vie du détecteur laser est un million de fois, donc les temps d'émission laser convenus pour le multiple du nombre de 20, la plage est de 0 à 1310700;
Température de courant du module de mesure du laser: D7-D0: Expression du complément, plage de valeur -128 ℃ ~ + 127 ℃.

Interfac électrique

Une interface RS422, niveau de signal en ligne avec les caractéristiques de la puce MAX488. La définition de l'interface est indiquée dans le tableau 5:

Tableau 5 Définition de l'interface

Socket Molex 53048-0810
Plug Molex 51021-0800 correspondant
Numéro d'épingle Nom du signal Instructions
1 24V Alimentation +
2 24V Alimentation +
3 24VGND Alimentation électrique -
4 24VGND Alimentation électrique -
5 422_A Ordinateur supérieur -> Assemblage de photométrie laser +
6 422_B Ordinateur supérieur -> Assemblage photométrique laser -
7 422_Z Assemblage de photométrie laser -> ordinateur supérieur -
8 422_Y Assemblage de photométrie laser -> ordinateur supérieur +
Socket molex 530480210
Plux correspondante Molex 151340201
Numéro d'épingle Nom du signal Instructions
1 Sync_in + Le signal Sync_in externe est un signal différentiel avec un type d'interface de RS422
2 Sync_in-
