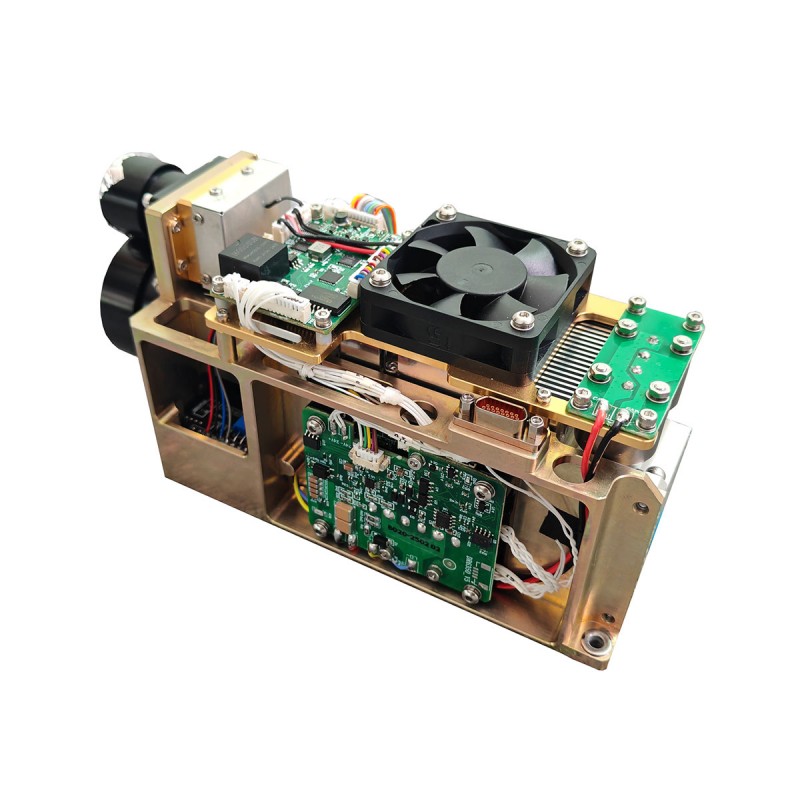

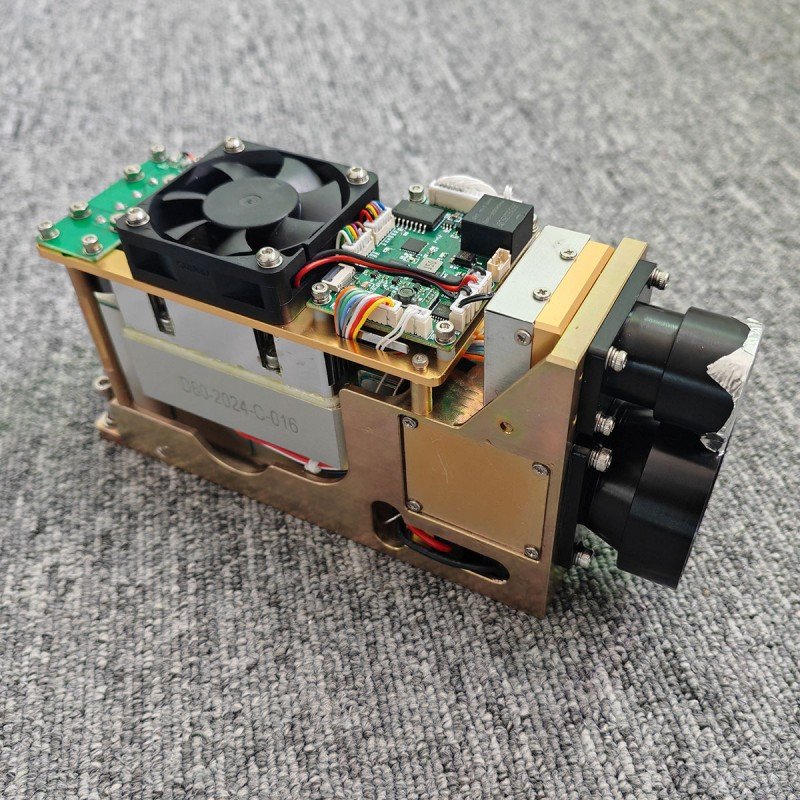

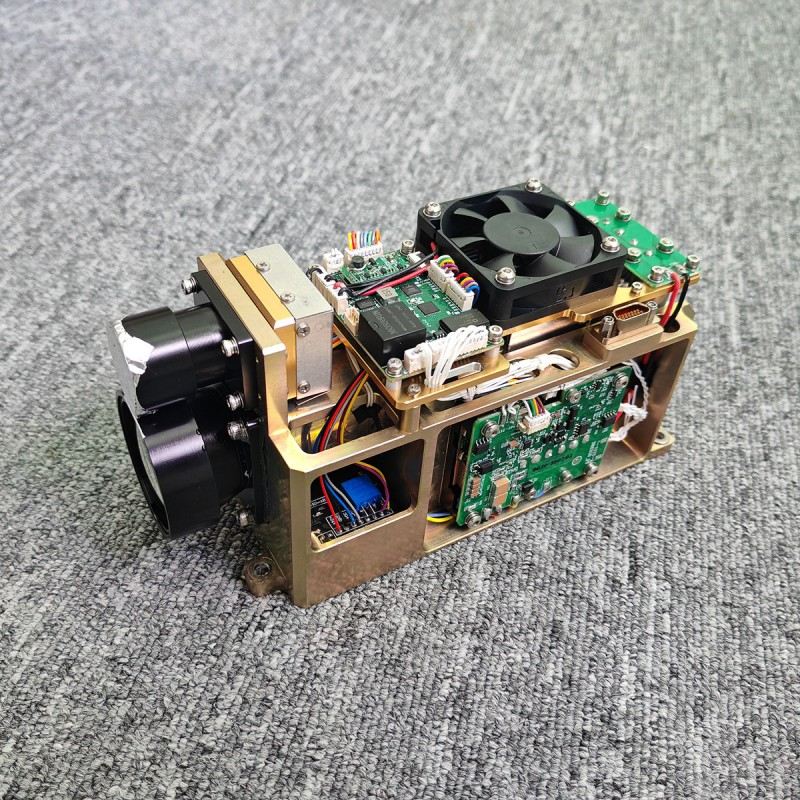

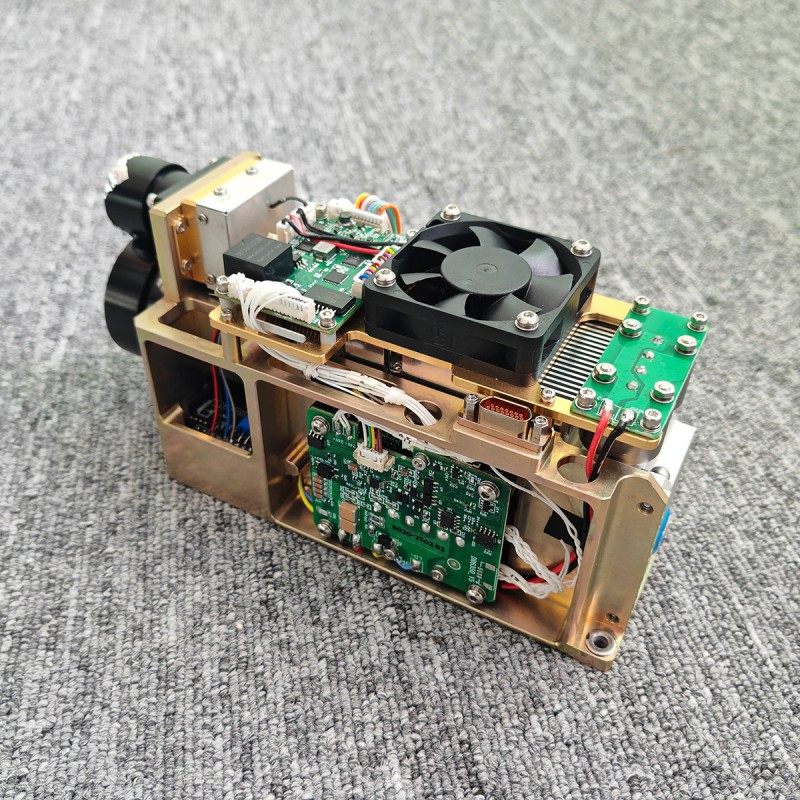

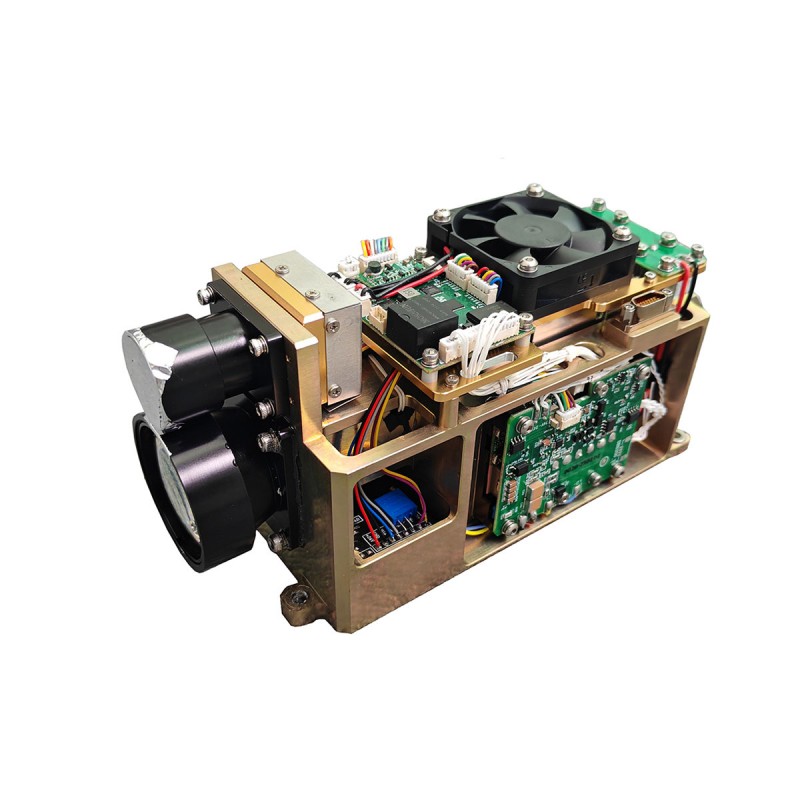

45MJ Laser Target Designateur (LTD) WIHT LRF

STA-B45M est un concepteur de cible laser militaire de 45MJ qui joue un rôle crucial dans les systèmes de visée de précision, capable de fournir des conseils précis pour les munitions intelligentes. Grâce à un système optique avancé, il marque la cible avec un faisceau laser, garantissant que les armes guidées par précision peuvent détruire la cible avec une précision et une efficacité extrêmement élevées.

envoyer une demande

Description du produit
Caractéristiques du produit

Léger et miniaturisé
Adaptabilité environnementale: -40 ℃ ~ 60 ℃ Adaptabilité de température large

Paramètres de l'indicateur de base

Fonction
a) Il a la fonction de régler le cycle d'irradiation et peut effectuer une irradiation laser en fonction du cycle de définition.
b) Équipé de fonctions de trémit unique laser et répétées.
c) équipé d'une fonction de télévision multi-cible.
d) Équipé de la fonction de sortie de température pour les composants centraux de la caméra.
E) Équipé d'une fonction de protection de surchauffe pour le dispositif de mesure.
f) Équipé de la fonction de sortie des informations d'état du dispositif d'éclairage.

Paramètres techniques

Modèle STA-B6445M
Longueur d'onde laser 1.06UM (Utilisation de ND: Yag Crystal, Garantie de sélection de conception)
Énergie moyenne laser ≥ 45MJ (fluctuations d'énergie ≤ ± 8%);
angle de divergence laser 0,5 masse
stabilité de l'axe optique des émissions laser ≤ 0,05 masse
axe optique d'émission laser et l'installation du plan de base n'est pas parallèle ≤ 3 '(garantie de conception);
Largeur d'impulsion laser 10NS ~ 22NS
Maximum Visibilité ≥ 12 km, plage maximale pour mesurer les cibles de l'OTAN ≥ 6 km;
Mini antal 100m
Fréquence répétée 1Hz / 5Hz / Single
Précision de renommée ≤ ± 2m (RMS)
précision de renommée ≥ 98%
Résolution de distance ≤ 50m
Temps de travail continu 5 minutes (5 Hz: travail continu 5 minutes, repos ≤ 3 minutes, peut continuer à aller).
Distance d'irradiation maximale ≥ 5 km
Distance d'irradiation minimale ≤ 500m (avec l'évaluation du système)
Cycle d'irradiation continue 8, chaque cycle dure 25s, avec un intervalle de 15s; Après 8 cycles, intervalle de repos ≤ 20 min;
Période de code laser (Défini par protocole de communication) Plage de réglage 40 ms ~ 100 ms
Précision de synchronisation du codage laser ≤ ± 2μs
Temps de démarrage au laser ≤3min
Fonction de synchronisation extra-code Oui
Température de travail: -40 ~ + 60 ℃
Température de stockage -50 ~ + 70 ℃
Poids ≤580g
Module à vous 138x75x50 mm
avec la capacité de mesure multi-cible et renvoyer trois valeurs multi-cibles, avec la fonction sélective de la fonction sélective.

Préparation pour une utilisation

Vérifiez si la tension d'alimentation se situe entre 18V et 32V. Lorsque la tension est trop faible (moins de 18 V), le télémètre peut ne pas communiquer correctement ou indiquer «pas de sortie laser» et lorsque la tension est trop élevée (plus de 32 V), l’illuminateur entier peut être endommagé en permanence. Assurez-vous que le courant de sortie nominal du système d'alimentation est supérieur à 6A, s'il est inférieur à cette valeur, il ne peut y avoir de laser pendant le fonctionnement. Assurez-vous que la polarité de l'alimentation est correctement connectée, il existe un risque de dommage à l'équipement si la polarité est inversée. Voir l'annexe A pour les définitions des prises d'alimentation.

Précautions pour une utilisation

a) Le laser émis par ce télémètre est un laser à longueur d'onde sans dysure de 1,06 µm, évitez la lumière laser directe aux yeux lors de l'utilisation.
b) Lors de l'ajustement du parallélisme de l'axe optique, assurez-vous de bloquer la lentille de réception, sinon le détecteur sera endommagé en permanence en raison de l'écho fort.
c) Ce module de télémètre est sans air, assurez-vous d'utiliser l'environnement, l'humidité relative est inférieure à 80% et assurez-vous que l'utilisation de la propreté environnementale et de l'hygiène, afin de ne pas endommager le laser.
d) La plage du télémètre est liée à la visibilité atmosphérique et à la nature de la cible, dans le cas du brouillard, de la pluie et du vent et du sable, la plage réduira la plage. Les cibles telles que les grappes de feuilles vertes, les murs blancs et le calcaire exposé ont une meilleure réflectivité et peuvent augmenter la plage. De plus, une augmentation de l'inclinaison de la cible vers le faisceau laser réduira la plage.
E) Il est strictement interdit de tirer le faisceau laser à des cibles fortement réfléchissantes telles que les murs en verre et blanc à moins de 100 mètres pour éviter de forts échos, ce qui peut endommager le détecteur APD.
f) Il est strictement interdit de débrancher ou de brancher le câble pendant qu'il est sous tension.
g) Assurez-vous que la polarité d'alimentation est correctement connectée, sinon elle entraînera des dommages permanents à l'appareil.

Définition des prises d'interface

Tableau 1 Définition des interfaces externes

Numéro de commande Type d'interface Pigment Définition Remarques
1 Définition de l'interface DB9 Palmier Rs422 t + Interface de communication RS422
2 Violet Rs422 t-
3 Jaune Rs422 r-
4 Vert RS422 R +
5 Blanc GND
6 Cendre Déclencheur externe- Niveau RS422
7 Bleu Trigger externe +
8 Définition de l'interface d'alimentation Noir VCC + DC 18V ~ 32V
9 Rouge VCC-

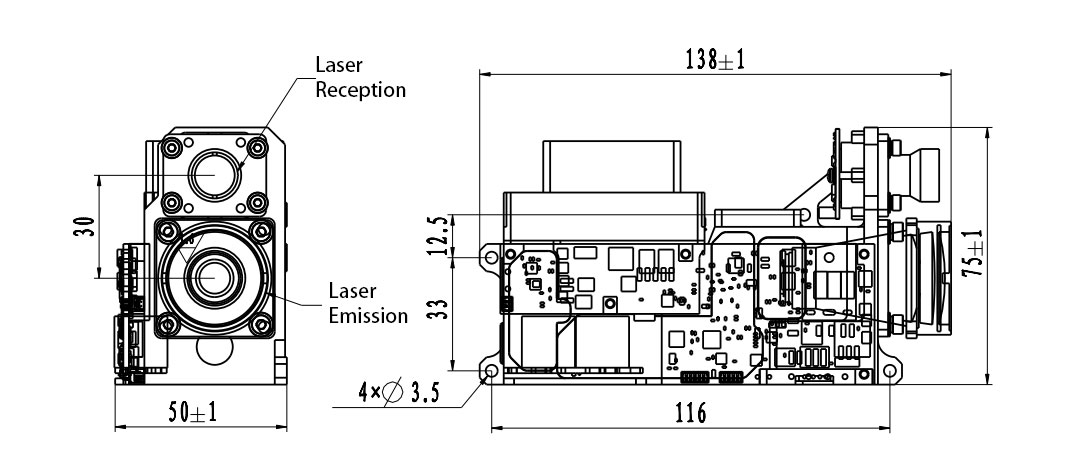

Figure 2 Diagramme de taille bidimensionnel du produit

Protocole de communication d'interface

1. Format de communication:
a) Le taux de bauds par défaut est de 115200bps.
b) Format de données: données 8 bits, un bit de démarrage, un bit d'arrêt, pas de vérification de parité, les données se compose d'un octet d'en-tête, de la pièce de commande, de la longueur des données, de la partie du paramètre et de l'octet de vérification.

2. mode de communication:
a) Le maître et le périphérique de mesure utilisent le mode de communication maître-esclave, dans lequel le maître envoie des commandes de contrôle au périphérique de mesure et le périphérique de mesure reçoit et exécute les instructions. Dans l'état de télévision, le dispositif de mesure renvoie les données et l'état du dispositif de mesure vers l'ordinateur supérieur en fonction de la période de télévision, et le format de communication et le contenu de commande sont affichés dans le tableau suivant.
b) Une fois que le maître a envoyé la commande de contrôle, le compteur répond en continu avec trois commandes de réponse. Si le maître ne reçoit pas la commande de réponse du compteur dans le délai, il le rendra à nouveau.
Le format du message à envoyer est le suivant

Stx0 CMD Len Data1h Data1l Chk

Tableau 2 DESCRIPTION DU FORMAT DU Message envoyé

numéro de commande nom expliquer code remarques
1 Stx0 Flag de démarrage du message 55 (h)
2 CMD Cw Voir le tableau 3
3 Len Dl Le nombre de tous les octets sauf la marque de départ, le mot de commande et la somme de contrôle
4 Datah paramètre Voir le tableau 3
5 arrivée
6 Chk Vérification XOR Sauf pour l'octet valide, tous les autres octets sont xored

La commande est décrite comme suit:
Tableau 3 Description des commandes et des mots de données envoyés par le maître au compteur

numéro de commande Cw fonction octet de données remarques longueur Exemple de code
1 0x00 Arrêtez (Arrêtez l'éclairage de la variation) D1 = 00 (H) D0 = 00 (H)
Six octets 55 00 02 00 00 57
2 0x01 Allant unique D1 = 00 (H) D0 = 00 (H) Le dispositif de mesure reçoit une seule instruction de télévision, effectue une opération tordue et télécharge la valeur de distance allant en même temps; Six octets 55 01 02 00 00 56
3 0x02 Tradage continu D1 = xx (h) d0 = yy (h) Selon la période de télévision SET, la valeur de distance allant est téléchargée en continu. Les données expriment la période de télévision et l'unité est MS Six octets 55 02 02 03 E8 BE (1Hz Tlewing)
4 0x03 auto-vérification D1 = 00 (H) D0 = 00 (H)
Six octets 55 03 02 00 00 54
5 0x04 Configuration de la zone aveugle D1 = xx (h) d0 = yy (h) Les données décrivent la valeur de la zone aveugle, l'unité 1M et définit l'affichage de distance dans la zone aveugle à 0; Six octets 55 04 02 01 2C 7E (300m est la distance la plus proche)
6 0x06 Nombre cumulatif de requêtes de sortie légère D1 = 00 (H) D1 = 00 (H) Éliminer le stockage; Six octets 55 06 02 00 00 51
7 0x31 Définir le code précis D4 d3 ~ d0 D4: Numéro de code précis, 8 groupes intégrés, numérotés 1 ~ 8; D3 ~ D0 représente la période d'impulsion, unité UsRange: 45000 ~ 60000 Neuf octets 55 31 05 01 00 00 C3 50 F3 (Numéro de code précis: 1Cycle: 0000C350 = 50000US)
8 0x32 Définir les codes d'intervalle variable D33 (réf.) D32 (nombre de bits de codage) d31 ~ d30 (intervalle de temps entre le dernier bit 0) d29 ~ d28 (intervalle de temps entre le bit 14 et le bit 15) D27 ~ d26 (intervalle de temps entre le bit13 bit14) D25 ~ D24 (intervalle de temps entre le bit 12 et le bit 13) D23 ~ d22 (intervalle de temps entre bit11 Bit12) D21 Bit10 Bit11) D19 ~ D18 (intervalle de temps entre Bit9 Bit10) D17 ~ D16 (intervalle de temps entre Bit8 Bit9) D15 ~ D14 (intervalle de temps entre Bit7 Bit8) D13 ~ D12 (intervalle de temps entre Bit6 et Bit7) D11 ~ D10 (Intervalle de temps entre Bit5 Bit6) D9 ~ D8 (intervalle de temps entre Bit4) D7 ~ D6 (Time Intercal bit4) d5 ~ d4 (intervalle de temps entre bit2 bit3) d3 ~ d2 (intervalle de temps entre bit1 bit2) d1 ~ d0 (intervalle de temps entre bit0 et bit1) D33: Numéro de code d'intervalle variable, 16 groupes intégrés, la plage de nombres est de 1 ~ 16; D32: nombre de bits de codage, allant de 3 à 16 fois unité d'intervalle usrange: 45000 ~ 60000 38 octets
9 0x33 Réglage des codes pseudo-aléatoires D4 d3 ~ d0 D4: codage de code pseudo-aléatoire, avec 2 groupes intégrés, numérotés de 1 à 2; D3: longueur du code pseudo-aléatoire, allant de 2 à 16d2 d1: valeur initiale du code pseudo-aléatoire, qui est prise du bit inférieur selon la longueur du codom pseudo-random: standy, défini 0 Neuf octets 55 33 05 01 10 AA AA 00 72 (Numéro de code pseudo-aléatoire: 1pseudo Code aléatoire Longueur: 16Initial Valeur: AAAA)
10 0x41 Définissez la requête pour les codes de précision D1 D0 D1: Numéro de code précis, la plage de nombres est de 1 ~ 8d0: veille, set 0 Six octets 55 41 02 01 00 13St la requête pour le code de précision 1
11 0x42 Définissez la requête pour les codes d'intervalle variable D1 D0 D1: Numéro de code d'intervalle variable, la plage de nombres est de 1 ~ 16d0: veille, set 0 Six octets 55 42 02 01 00 14St la requête pour le codage variable 1
12 0x43 Configurez une requête pour les codes pseudo-aléatoires D1 D0 D1: Numéro de code pseudo-aléatoire, la plage de nombres est de 1 ~ 2d0: veille, set 0 Six octets 55 43 02 01 00 15Set la requête avec codage pseudo-aléatoire 1
13 0x44 Réglage du temps de travail d'irradiation continue D1 = 00 (h) d0 = yy (h) Le temps d'irradiation continue fait référence au temps de travail continu du compteur sous le mode d'irradiation continue, unité s. L'arrêt automatique sera arrêté après le temps mort Six octets 55 44 02 00 3c 2fcontinuous Temps de travail 60S
14 0x45 Requête de temps de travail d'irradiation continue D1 = 00 (H) D0 = 00 (H)
Six octets 55 45 02 00 00 12
15 0x30 Irradiation du code précis D3 ~ d0 D3: Mode d'irradiation, 00 Irradiation continue, 01 Irradiation périodique 2: 01 Code précis Irradiationd1: Code précis numérod0: veille 00 Huit octets 55 30 04 00 01 01 00 61 Code 1, Éclairage continu de code précis
Irradiation du code d'intervalle variable D3 ~ d0 D3: mode d'irradiation, 00 irradiation continue; 01 Irradiation Périodic Huit octets 55 30 04 00 02 01 00 62CODE 1, Code d'intervalle variable Irradiation continue
Irradiation synchrone externe D3 ~ d0 D3: 00 La synchronisation externe n'est que l'illumination continued2: 03 irradiation synchrone externe 1: 00d0: 00 Huit octets 55 30 04 00 03 00 00 62
Irradiation du code pseudo-aléatoire D3 ~ d0 D3: mode d'irradiation, 00 irradiation continue; 01 Irradiation périodique 2: 04 Code pseudo-aléatoire Irradiationd1: code pseudo-aléatoire numérod0: veille 00 Huit octets 55 30 04 00 04 01 00 64 CODE 1, Code pseudo-aléatoire Irradiation continue
16 0x24 Réglage périodique des paramètres d'irradiation D2 D1 D0 D2: Nombre de cycles de travail1: temps de travail par cycle, unité SD0: temps de repos par cycle, en s Sept octets 55 24 03 08 14 0A 64 (8 cycles, 20s Travail et 10s Repos par cycle)
17 0x25 Requête périodique des paramètres d'irradiation D1 = 00 (H) D0 = 00 (H)
Six octets 55 25 02 00 00 72
18 0xeb Requête numéro d'équipement D1 = 00 (H) D0 = 00 (H)
Six octets 55 EB 02 00 00 BC
19 0x51 Mode de débogage D1 D0 D1: 01 Entrez le mode de débogage, 00 Débogage de sortie MODED0: veille Six octets 55 41 02 01 00 17Enter Debug Mode55 41 02 00 00 16Exit Debug Mode








a) Le contrôle principal reçoit le format
Le format du message reçu est le suivant:

Stx0 CMD Len Données Date0 Chk

Tableau 4 DESCRIPTION DU FORMAT des messages reçus

numéro de commande nom expliquer code remarques
1 Stx0 Flag de démarrage du message 1 55 (h)
2 Cmd_jg Mot de commande de données Voir le tableau 5
3 Len Dl Le nombre de tous les octets sauf la marque de départ, le mot de commande et la somme de contrôle
4 DN paramètre Voir le tableau 5
5 D0
6 Chk Vérification XOR Sauf pour l'octet valide, tous les autres octets sont xored

Contrôle principal de l'état de réception Description:
Le tableau 5 décrit le mot de données envoyé par le compteur au maître

numéro de commande Cw rétroaction de la fonction (correspondant à la commande de contrôle reçue par le dispositif de mesure) octet de données remarques durée globale
1 0x00 Arrêtez (Arrêtez l'éclairage de la variation) D1 = 00 (h) d0 = xx (h) Xx: 00 stop01 normal stop à haute température02 Arrêtez lorsque vous attendez Six octets
2 0x03 auto-vérification D8 ~ d0c5 ~ c0b2 ~ b0 D8-D7 (Type INT): -5V Valeur de tension Feedback, unité 0,01V.D6-D5: Feedback of Blid Spot-Ber Swege Réglage Valeur, Unité 1MD4-D3: APD High Voltage Feedback, Unit V de la valeur de courant d'entraînement dans l'unité AC1-C0: Contrôle de la température Unité de rétroaction de température 0,1 ℃ B2: Contrôle de la température de la variation État (8 bits) Bit0: 0 Contrôle de température à la température 1 Non atteint. supérieur à 5ab1: l'état de communication de la conduite (la mesure de l'état de communication entre la carte de contrôle principale et le module de lecteur) 0 est normal et 1 est faillit0: Définissez si le courant est réussi BIT1: si la largeur d'impulsion est définie avec succès BIT2: SET si le déclencheur external est réussi, l'état de la communication interne est réussi Entre la carte de contrôle principale et le module de contrôle de la température) 0 est normal et 1 est faillit0: si le démarrage du contrôle de la température est réussie BITBit1: si l'arrêt de contrôle de la température est réussi 22 octets
3 0x04 Réglage de la zone aveugle, unité m D1 D0 Les données décrivent la valeur de distance la plus proche, unité 1M; démarrer haut et fin Six octets (économie d'énergie)
4 0x06 Nombre cumulatif de requêtes de sortie légère D3 ~ d0 Les données expriment le nombre de lumières, 4 octets, avec l'octet élevé d'abord Huit octets
5 0x31 Définir le code précis D4 d3 ~ d0 D4: Numéro de code précis, plage 1 ~ 8d3 ~ d0 représente la période, unité usrange: 45000 ~ 60000 Neuf octets
6 0x32 Définir les codes d'intervalle variable D1 D0 D1 Numéro de code d'intervalle de variable La plage 1 ~ 16D0 00 est définie avec succès, et 01 est défaillant Six octets
7 0x33 Définir un code pseudo-aléatoire D1 D0 D1 pseudo-aléatoire Numéro de code Range 1 ~ 2D0 00 est défini avec succès, et 01 est défaillant Six octets
8 0x41 Requête de cycle de code précise D4 d3 ~ d0 D4: Numéro de code précis, plage 1 ~ 8d3 ~ d0 représente la période, unité usrange: 45000US ~ 60000US Neuf octets
9 0x42 Requête de code d'intervalle variable D33 (Réf.) D32 (nombre de bits de codage) D31 ~ D30 (intervalle de temps entre le dernier bit 0) D29 ~ D28 (intervalle de temps entre Bit14 Bit15) D27 ~ D26 (intervalle de temps entre Bit13 Bit14) D25 ~ D24 (intervalle de temps entre le bit 12 et le bit 13) D23 ~ D22 (intervalle de temps entre 11 et bit 12) Entre le bit 10 et le bit 11) D19 ~ D18 (intervalle de temps entre Bit9 et Bit10) D17 ~ D16 (intervalle de temps entre Bit8 Bit9) D15 ~ D14 (intervalle de temps entre le bit 7 et le bit 8) D13 ~ D12 (intervalle de temps entre Bit6 Bit7) D11 ~ D10 (intervalle de temps entre Bit5 ~ D9 ~ D8 (intervalle de temps entre Bit4 et Bit5) bit3 bit4) d5 ~ d4 (intervalle de temps entre bit2 bit3) d3 ~ d2 (intervalle de temps entre bit1 bit2) d1 ~ d0 (intervalle de temps entre bit0 bit1)
38 octets
10 0x43 Requête de code pseudo-aléatoire D4 d3 ~ d0 D4: codage de code pseudo-aléatoire, plage 1 ~ 2d3: longueur du code pseudo-aléatoire, allant de 2 à 16d2 d1: valeur initiale du code pseudo-aléatoire, qui est tiré du bit inférieur en fonction de la longueur du pseudo-random codé0: en stage, set 0 Neuf octets
11 0x44 Réglage du temps de travail d'irradiation continue D1 = 00 (h) d0 = yy (h) Yy Temps d'irradiation continue, unité S, délai d'expiration s'arrête automatiquement Six octets
12 0x45 Exposition continue requête du temps de travail D1 = 00 (h) d0 = yy (h) Yy Temps d'irradiation continue, unité S, délai d'expiration s'arrête automatiquement Six octets
13 0x24 Réglage périodique des paramètres d'irradiation D2 D1 D0 D2: Nombre de cycles de travail1: temps de travail par cycle, unité SD0: temps de repos par cycle, en s Sept octets
14 0x25 Requête périodique des paramètres d'irradiation D2 D1 D0 D2: Nombre de cycles de travail1: temps de travail par cycle, unité SD0: temps de repos par cycle, en s Sept octets
15 0xeb Requête numéro d'équipement D15 ~ d0 D15 ~ D12: Product ModelD11 D10: Produit NumberD9 D8: Software VersionD7 D6: Ajuster Q Numberd5 D4: Drive NumberD3 D2: Laser NumberD1 D0: ID FPGA 20 octets
16 0x51 Mode de débogage D1 D0 D1: 01 Entrez le mode de débogage, 00 Débogage de sortie MODED0: veille Six octets
17 0x01 Allant unique D9d8 D7 D6d5 D4 D3D2 D1 D0B4 B3 B2 B1 D9 (bit7-bit0) octet de drapeau: D9 est la 7e position indiquant l'onde principale; 1: Il y a une onde principale, 0: pas d'onde principale.D9 est la 6ème position indiquant l'écho; 1: Il y a l'écho, 0: pas d'échod9 Le 5ème bit indique l'état du laser; 1: Laser normal, 0: Laser FaultD9 n'est pas valide (réglé sur 0) en 4ème position; D9 n'est pas valide à la 3e position (réglé sur 0); D9 La deuxième position indique l'état APD; 1: Normal, 0: Errord9 est la première position indiquant s'il y a une cible précédente; 1: Il y a une cible, 0: pas de cible (la cible avant la cible principale est la cible précédente, et la cible dans la zone aveugle) .d9 Le 0ème bit indique s'il y a une cible ultérieure; 1: Il y a une cible, 0: il n'y a pas de cible (la cible après la cible principale est la cible suivante) D8-D6 Distance de la première cible (unité 0,1 m) D5-D3 Distance de la deuxième cible (unité 0,1 m) D2-d0 troisième distance de cible (unité 0,1 m) 3. Les objectifs proviennent de près à Farb4 et B3 indiquent que les valeurs de pression à haute pressionb2 indiquent que la valeur du courant de conduite B0 indique la température du laser 19 octets
18 0x02 Tradage continu D9 D8 D7D5 D4 D3D2 D1 D0B4 B3 B2 B1 B0 D9 (bit7-bit0) Byte de drapeau: D9 est la 7e position indiquant l'onde principale; 1: Il y a une onde principale, 0: pas d'onde principale.D9 est la 6ème position indiquant l'écho; 1: Il y a l'écho, 0: pas d'échod9 Le 5ème bit indique l'état du laser; 1: Laser normal, 0: Laser FaultD9 n'est pas valide à la 4e position (réglé sur 0); D9 n'est pas valide à la 3e position (réglé sur 0); D9 La deuxième position indique l'état APD; 1: Normal, 0: Errord9 est la première position pour indiquer s'il y a une cible précédente; 1: Il y a une cible, 0: il n'y a pas de cible (la cible avant la cible principale est la cible précédente, et la cible dans la zone aveugle) .d9 Le 0ème bit indique s'il y a une cible ultérieure; 1: Il y a une cible, 0: il n'y a pas de cible (la cible après la cible principale est une cible ultérieure) D8-D6 DISTRICATION DE CIBLE (unité 0,1 m) D5-D3 Distance de la deuxième cible (unité: 0,1 m) D2-D0 troisième distance de cible (unité 0,1 m) 3. Les objectifs proviennent de près à Farb4 et B3 indiquent que la valeur APD à haute pressionB2 indique que la valeur du courant d'entraînement B0 représente la température du laser 19 octets
19 0x30 brillant D9 D8 D7D5 D4 D3D2 D1 D0B4 B3 B2 B1 B0 D9 (bit7-bit0) Byte de drapeau: D9 est le 7ème bit pour indiquer la vague principale; 1: Il y a une onde principale, 0: pas d'onde principale.D9 est la 6ème position indiquant l'écho; 1: Il y a l'écho, 0: pas d'échod9 Le 5ème bit indique l'état du laser; 1: Laser normal, 0: le laser Faultd9 n'est pas valide en position 4 (réglé sur 0) D9 n'est pas valide à la 3e position (réglé sur 0); D9 La deuxième position indique l'état APD; 1: Normal, 0: Errord9 est la première position pour indiquer s'il y a une cible précédente; 1: Il y a une cible, 0: pas de cible (la cible avant la cible principale est la cible précédente, et la cible dans la zone aveugle) .d9 Le 0ème bit indique s'il y a une cible ultérieure; 1: Il y a une cible, 0: il n'y a pas de cible (la cible après la cible principale est la cible suivante) D8-D6 Distance de la première cible (unité 0,1 m) D5-D3 Distance de la deuxième cible (unité: 0,1 m) D2-D0 troisième distance de cible (unité 0,1 m) 3. Les objectifs proviennent de près à Farb4 et B3 indiquent que la valeur APD à haute pressionB2 indique que la valeur du courant d'entraînement B0 représente la température du laser 19 octets
20 0xec Une erreur d'instruction D1 = 00 d0 = 00 La commande de rétroaction de la caméra est incorrecte Six octets
21 0xee Erreurs d'efficacité D1 = 00 d0 = 00 La rétroaction de la caméra est incorrecte Six octets












Remarque: ① octet de données non défini / bit, la valeur par défaut est 0;
